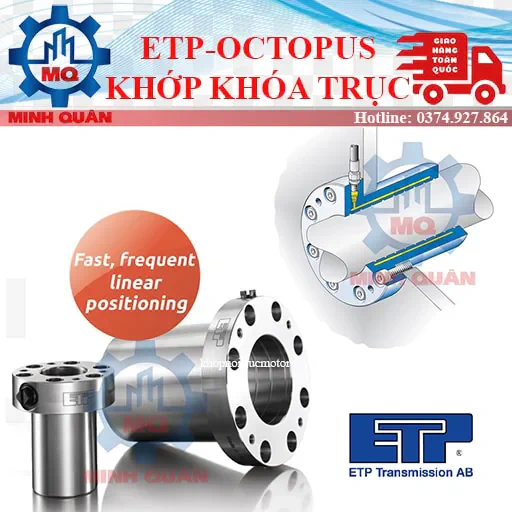

Khóa trục thủy lực Steel ETP-OCTOPUS

ETP-BẠCH TUỘC
Để định vị tuyến tính nhanh chóng, thường xuyên và chính xác!
Kết nối thủy lực ETP-OCTOPUS phù hợp khi việc định vị lại các bộ phận máy được thực hiện thường xuyên,
nhanh và có độ chính xác cao dọc theo trục, ví dụ như trong máy công cụ để gia công hoặc tạo hình thép đủ tiêu chuẩn.

Với việc sử dụng nguồn áp suất thủy lực bên ngoài, một hoặc nhiều kết nối có thể được kẹp hoặc nới lỏng đồng thời!

Sự thi công
ETP-OCTOPUS là kết nối thủy lực bao gồm ống bọc thép cứng hai mặt có mặt bích.
Trong mặt bích có các lỗ để lắp trục và máy cạp có khớp vít, kết nối ren cho dầu thủy lực và vít xả khí.
Đường kính trong có các rãnh xoắn ốc để tạo ma sát đều và lực khóa xác định cho trục.

Hoạt động
Việc lắp ráp trung tâm được thực hiện bằng khớp vít. Khi được điều áp bằng thủy lực, ống bọc bên trong sẽ giãn nở đồng đều theo trục và tạo ra một khớp cứng.
Tay áo không mở rộng ra bên ngoài.
Khi áp suất được giải phóng, ống bọc sẽ trở về kích thước ban đầu và sau đó có thể dễ dàng di chuyển dọc theo trục đến vị trí mới và được điều áp lại.

Mã hàng ETP-Octopus

ETP-Octopus 30, ETP-Octopus 35, ETP-Octopus 40, ETP-Octopus 45, ETP-Octopus 50, ETP-Octopus 60, ETP-Octopus 70, ETP-Octopus 80, ETP-Octopus 90, ETP-Octopus 100

Thông số kỹ thuật ETP-Octopus
