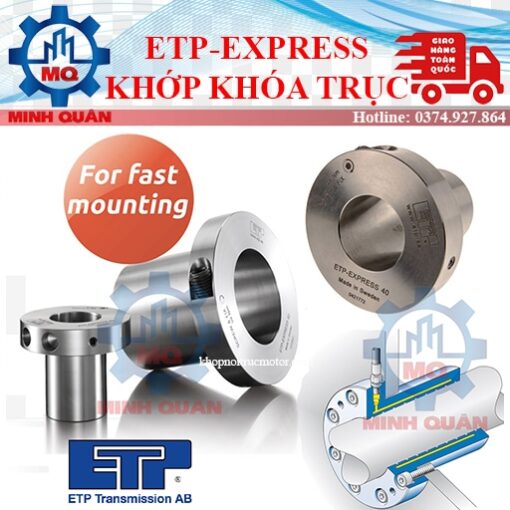

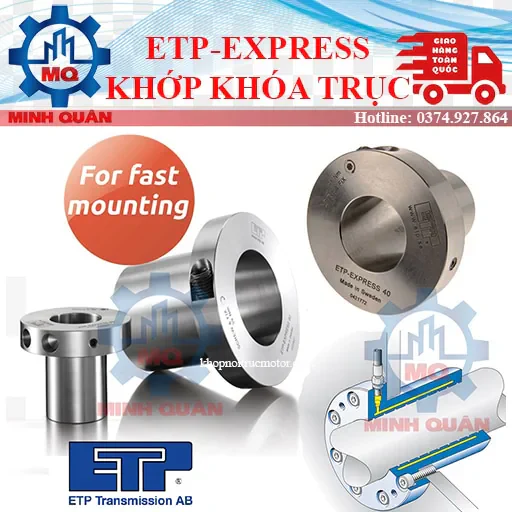

Khớp khóa trục thủy lực ETP EXPRESS

Trong các dây chuyền sản xuất tự động hóa, máy in, máy đóng gói và hệ thống gia công chính xác cao, khớp khóa trục thủy lực ETP Express (ống khóa trục bằng dầu ETP Sweden) là giải pháp liên kết trục và moay-ơ (Shaft-Hub Connection) tiên tiến nhất hiện nay. Sản phẩm được thiết kế để thay thế hoàn toàn các dòng khóa trục cơ học truyền thống (Locking Devices / Côn siết đai ốc) nhờ khả năng khóa chặt trục chỉ bằng 1 ốc siết duy nhất, tiết kiệm 95% thời gian tháo lắp và đạt độ chính xác định tâm tuyệt đối.

1. Tại Sao NÊN Chọn Khóa Trục Thủy Lực ETP-Express Thay Cho Khóa Trục Cơ Học?

Các bộ khóa trục cơ học thông thường (như PowerLock, Ringfeder, Tollok, MAV) vận hành dựa trên cơ chế siết các góc côn bằng hàng loạt bu lông (từ 6 đến 16 con ốc). Điều này gây ra nhiều hạn chế lớn trong vận hành và bảo trì:

• Thời gian tháo lắp siêu nhanh (Chỉ vài giây): Với khóa trục cơ học, kỹ sư phải siết đối xứng từng con ốc theo nhiều vòng để đảm bảo lực ép đều, mất từ 15 – 30 phút cho một vị trí. Với ETP Express, bạn chỉ cần siết hoặc nới lỏng 1 con ốc áp suất duy nhất, công việc hoàn thành chỉ trong vài giây.
• Định tâm chính xác, không gây xê dịch dọc trục: Khóa trục cơ khi siết các vấu côn sẽ kéo lệch moay-ơ (xô lệch dọc trục), làm sai vị trí bánh răng hoặc bánh đai. Cơ chế mở rộng thủy lực đồng đều 360° của ETP-Express giữ nguyên vị trí dọc trục tuyệt đối, độ đảo văng cực thấp (Concentricity ≤ 0.02 mm).
• Phân bổ lực ép đồng đều 360°: Khóa trục cơ dễ gây biến dạng cục bộ bề mặt trục do lực siết các bu lông không đều. ETP-Express dùng áp suất chất lỏng thủy lực truyền đều qua lớp vách kép bằng thép, phân bổ áp suất tiếp xúc hoàn hảo trên toàn bộ chiều dài làm việc, bảo vệ bề mặt trục không bị trầy xước.
• Thiết kế siêu nhỏ gọn cho không gian hẹp: Chỉ có 1 ốc siết nằm ở mặt bích theo hướng kính hoặc dọc trục, giúp kỹ sư dễ dàng đưa dụng cụ vào thao tác ngay cả trong những góc máy chật hẹp nhất.
• Khả năng tái sử dụng hàng ngàn lần: Không gây mòn trục, không gây nứt moay-ơ, cho phép tháo lắp điều chỉnh vị trí linh hoạt hàng ngàn lần mà không làm giảm lực khóa.

2. Nguyên Lý Hoạt Động Của Khóa Trục Thủy Lực ETP Express

ETP Express có cấu tạo gồm một ống thép vách kép kín (Double-walled steel sleeve) chứa dung dịch thủy lực bên trong. Tại phần mặt bích được tích hợp một pít-tông và một ốc siết áp suất (Pressure screw):

1. Khi vặn ốc áp suất đi vào, pít-tông đẩy dung dịch thủy lực nén lại, tạo ra áp suất cực lớn bên trong buồng chứa.
2. Áp suất chất lỏng giãn nở đồng đều vách trong ép chặt vào trục và vách ngoài ép chặt vào lỗ moay-ơ (bánh răng, đĩa xích, puly, rulo).
3. Khi nới lỏng ốc áp suất, áp suất giải phóng ngay lập tức, vách thép co lại vị trí ban đầu và khớp khóa được tháo rời dễ dàng.

Xem thêm: Khớp nối Rotex GS P ETP xiết bằng dầu thủy lực

3. Danh Mục Mã Hàng Khớp Khóa Trục ETP-Express Chính Hãng

Chúng tôi cung cấp đầy đủ các mã hàng khớp khóa trục thủy lực ETP-Express nhập khẩu chính hãng ETP Sweden cho cả hai tiêu chuẩn hệ mét (Metric) và hệ inch (Inch):

A. Danh mục mã hàng ETP-Express hệ Metric (Trục đường kính mm):

ETP Express 15, ETP Express 19, ETP Express 20, ETP Express 22, ETP Express 24, ETP Express 25, ETP Express 28, ETP Express 30, ETP Express 32, ETP Express 35, ETP Express 38, ETP Express 40, ETP Express 42, ETP Express 45, ETP Express 48, ETP Express 50, ETP Express 55, ETP Express 60, ETP Express 65, ETP Express 70, ETP Express 80, ETP Express 90, ETP Express 100.

B. Danh mục mã hàng ETP-Express hệ Inch (Trục đường kính Inch):

ETP Express 5/8″, ETP Express 3/4″, ETP Express 7/8″, ETP Express 1″, ETP Express 1 1/8″, ETP Express 1 1/4″, ETP Express 1 3/8″, ETP Express 1 7/16″, ETP Express 1 1/2″, ETP Express 1 3/4″, ETP Express 1 15/16″, ETP Express 2″, ETP Express 2 1/2″, ETP Express 3″.

4. Bảng Tra Thông Số Kỹ Thuật Khóa Trục Thủy Lực ETP-Express Hệ Metric

Bảng dưới đây thể hiện chi tiết kích thước đường kính trục d, đường kính ngoài D, chiều dài tiếp xúc L1, chiều dài tổng L, khả năng truyền mô-men xoắn Mt và lực siết ốc áp suất tiêu chuẩn của dòng ETP-Express:

5. Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp

Nhờ đặc tính cố định vị trí chính xác và thời gian tháo lắp tính bằng giây, ống khóa trục bằng dầu ETP-Express được sử dụng rộng rãi trong nhiều dây chuyền sản xuất hiện đại:

• Ngành in ấn & sản xuất bao bì: Khóa định vị các lô ru-lô cuộn, trục cắt nhãn, trục in ống đồng nơi yêu cầu căn chỉnh góc quay và vị trí chính xác không độ rơ.
• Ngành thực phẩm, dược phẩm & F&B: Tích hợp trong máy đóng gói, băng tải phân loại, dây chuyền chiết rót đòi hỏi vệ sinh sạch sẽ và tháo lắp vệ sinh thiết bị thường xuyên.
• Hệ thống Servo & Robot tự động hóa: Kết nối trục động cơ Servo với tay đòn, bánh răng truyền động trong các ứng dụng định vị vị trí linh hoạt.
• Cơ khí chế tạo máy chính xác: Cố định bánh răng, puly răng (Timing pulley), đĩa xích trên trục máy mà không cần gia công rãnh cavet (Keyway).

6. Hướng Dẫn Tháo Lắp ETP-Express Đúng Kỹ Thuật

1. Lắp đặt: Lau sạch bề mặt trục và lỗ moay-ơ (không sử dụng mỡ bôi trơn chứa molybdenum). Đưa ETP-Express vào vị trí liên kết giữa trục và moay-ơ. Dùng cờ-lê lực (Torque wrench) siết con ốc áp suất duy nhất đến đúng giá trị Lực siết (Nm) quy định trong bảng thông số.
2. Tháo rời: Dùng cờ-lê nới lỏng con ốc áp suất ngược chiều kim đồng hồ. Áp suất thủy lực giải phóng ngay lập tức và bạn có thể rút thiết bị ra bằng tay dễ dàng.

Tư vấn kỹ thuật & Báo giá: Quý khách hàng cần hỗ trợ tư vấn chọn size khớp khóa trục thủy lực ETP-Express hoặc lấy báo giá chiết khấu dự án, vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của chúng tôi để được hỗ trợ nhanh nhất!
