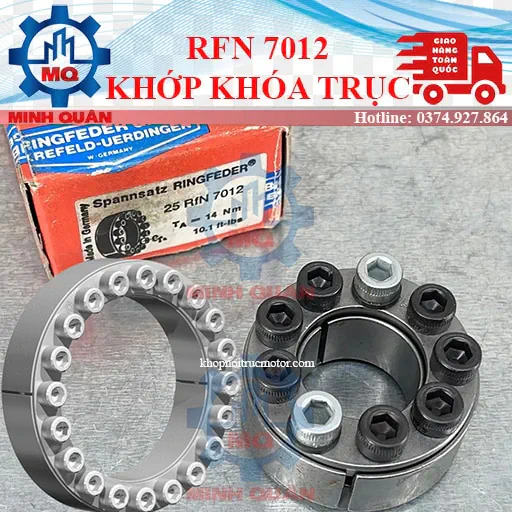

Thiết bị khóa trục côn Ringfeder RFN 7012

RfN 7012 là một thiết bị khóa trục nhờ lực ma sát, rất dễ lắp đặt, điều chỉnh hoặc tháo lắp, có thể chịu được tải uốn (bending loads), với thiết kế nhỏ gọn, đặc biệt thích hợp cho các ứng dụng nơi có không gian bị hạn chế, dung sai lắp ghép nhỏ, dễ dàng tháo lắp, cho phép bù sai lệch trục.

Đặc điểm của khớp khoá trục RINGFEDER RfN 7012

– Thiết kế mỏng nhất, đặc biệt thích hợp cho các ứng dụng có không gian hạn chế. Bộ khóa RfN 7012 bù các sai lệch dung sai nhỏ và bù các lỗi lắp đặt nhỏ.
– Lực và mô men có thể truyền lớn – một số Bộ khóa RfN 7012 có thể được đặt phía sau bộ kia. Mômen truyền và lực dọc trục được bổ sung – vui lòng tham khảo ý kiến của các chuyên gia kỹ thuật của chúng tôi về vấn đề này.
– Mômen uốn và tải trọng hướng tâm – tải trọng kết hợp có thể được truyền đi. (Xin vui lòng liên hệ bộ phận kỹ thuật của chúng tôi để được hỗ trợ).
Dễ dàng cài đặt – Bộ khóa RfN 7012 có thể thu hẹp khoảng cách lớn mà không làm mất giá trị truyền.
– Nguy cơ ô nhiễm thấp – trong quá trình siết chặt, các bề mặt chức năng của thiết bị và kết nối được ép lại với nhau tạo ra áp suất bề mặt không cho phép ô nhiễm xâm nhập.
– Không bị mài mòn – Bộ khóa RfN 7012 hoạt động mà không cần các bộ phận chuyển động trên trục và trục, nhờ đó tránh được hiện tượng mài mòn và phản ứng ngược. Do đó, RfN 7012 có thể được kẹp và nhả nhiều lần.

Ứng dụng khớp khoá trục RINGFEDER RfN 7012

bánh xe xích
đòn bẩy
ròng rọc
cơ cấu bánh răng trượt
trống đai
bánh xe chạy
ròng rọc cáp

Lắp cụm khóa
Bộ khóa được cung cấp một ít dầu và sẵn sàng sử dụng. Các giá trị cho T, Fax, pW và pN áp dụng cho các cụm khóa trong điều kiện giao hàng.

Hoàn thiện bề mặt
Đối với trục và lỗ moay ơ Ra = 3,2 μm

Dung sai
Chúng tôi khuyến nghị dung sai lắp đặt sau đây: Trục: k9-h9; Trung tâm: N9-H9. Tối đa. Trục cho phép: k11-h11; Trung tâm: N11-H11

Để tránh biến dạng quá mức của các vòng chặn có thành tương đối dày, Bộ khóa phải được đặt đối xứng nhất có thể giữa trục và lỗ trục. Nếu trục nhỏ hơn d danh nghĩa thì lỗ khoan phải vượt quá D danh nghĩa ở cùng mức độ và ngược lại. Chất lượng đồng tâm được xác định bằng cách định tâm trực tiếp giữa trục và trục.

Bố trí một số cụm khóa RfN 7012
Nếu lắp đặt nhiều Bộ khóa, các giá trị truyền của bảng có thể được thêm vào khi Bộ khóa được đặt trong khoảng cách 4·L.

Thay đổi mô men siết vít
Bộ khóa được trang bị vít cấp 12,9. Có thể giảm mô-men xoắn siết chặt vít. Mômen siết chặt vít cho phép thấp nhất là kết quả của việc nhân giá trị TA với 0,5. Có mối quan hệ tuyến tính gần đúng giữa T, TA, Fax, pW và pN.

Thông số kỹ thuật khớp khóa trục RfN 7012

Mã hàng bộ khóa trục RfN 7012

RFN 7012 – 19 x 47, RFN 7013 – 20 x 47, RFN 7014 – 22 x 47, RFN 7015 – 24 x 50, RFN 7016 – 25 x 50, RFN 7017 – 28 x 55, RFN 7018 – 30 x 55, RFN 7019 – 32 x 60, RFN 7020 – 35 x 60, RFN 7021 – 38 x 65, RFN 7022 – 40 x 65, RFN 7023 – 42 x 75, RFN 7024 – 45 x 75, RFN 7025 – 48 x 80, RFN 7026 – 50 x 80, RFN 7027 – 55 x 85, RFN 7028 – 60 x 90, RFN 7029 – 65 x 95, RFN 7030 – 70 x 110, RFN 7031 – 75 x 115, RFN 7032 – 80 x 120, RFN 7033 – 85 x 125, RFN 7034 – 90 x 130, RFN 7035 – 95 x 135, RFN 7036 – 100 x 145, RFN 7037 – 110 x 155, RFN 7038 – 120 x 165, RFN 7039 – 130 x 180, RFN 7040 – 140 x 190, RFN 7041 – 150 x 200, RFN 7042 – 160 x 210, RFN 7043 – 170 x 225, RFN 7044 – 180 x 235, RFN 7045 – 190 x 250, RFN 7046 – 200 x 260, RFN 7047 – 220 x 285, RFN 7048 – 240 x 305, RFN 7049 – 260 x 325, RFN 7050 – 280 x 355, RFN 7051 – 300 x 375, RFN 7052 – 320 x 405, RFN 7053 – 340 x 425, RFN 7054 – 360 x 455, RFN 7055 – 380 x 475, RFN 7056 – 400 x 495, RFN 7058 – 960 x 1070, RFN 7059 – 980 x 1090, RFN 7060 – 1000 x 1110,
