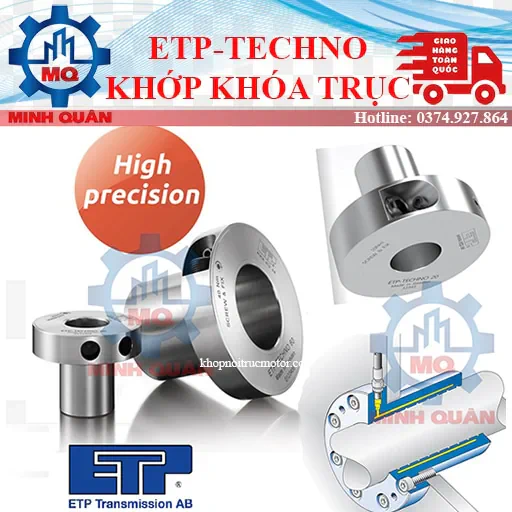

Khớp nối khóa trục ETP-TECHNO hydraulique

Xuất xứ: ETP Transmission AB / EU
Tình trạng: Nhập khẩu 03-04 Tuần

Liên hệ ngay 0374.927.864 để nhận giá ưu đãi

Danh mục: Khớp khoá trục ETP Thẻ: bop-truc, ETP, kep-truc, khoa-truc, khoa-truc-con, khoa-truc-rulo, locking, power-lock, thuy-luc, xiet-con Thương hiệu: ETP

Mô tả

Trong các ngành công nghiệp chế tạo máy chính xác, dây chuyền sản xuất tự động hóa tải nặng và máy gia công kim loại, khớp khóa trục thủy lực ETP-Techno (ống khóa trục bằng dầu ETP Sweden) là dòng giải pháp liên kết trục và moay-ơ (Shaft-Hub Connection) cao cấp nhất hiện nay. So với dòng ETP-Express, ETP-Techno được thiết kế để truyền tải mô-men xoắn lớn hơn nhiều lần (lên đến 32.000 Nm) cùng độ chính xác định tâm cực đại (độ đảo văng Concentricity ≤ 0.006 mm).

Sản phẩm vận hành dựa trên cơ chế giãn nở thủy lực đồng đều 360°, cho phép khóa chặt trục chỉ bằng 1 ốc siết áp suất, giúp tháo lắp siêu nhanh, bảo vệ bề mặt trục tuyệt đối và tái sử dụng hơn 5.000 lần mà không giảm hiệu suất.

1. Các Ưu Điểm Vượt Trội Của Khóa Trục Thủy Lực ETP-Techno

Khả năng truyền mô-men xoắn siêu tải: Thiết kế vách thép kép gia cường cho phép ETP-Techno chịu được tải trọng xoắn cực lớn (lên tới 32.000 Nm ở size 130), vượt trội hoàn toàn so với các dòng khóa trục thủy lực thông thường.
Độ chính xác định tâm tuyệt đối (Concentricity ≤ 0.006 mm): Là sự lựa chọn số 1 cho các ứng dụng tốc độ cao, máy in cuộn chính xác, máy định vị tự động nơi mà chỉ một độ lệch nhỏ cũng làm hỏng sản phẩm.
Thao tác tháo lắp siêu nhanh (Chỉ vài giây): Thay vì phải siết/nới hàng chục con ốc đối ứng của các bộ côn siết cơ học (Locking Assembly), ETP-Techno chỉ sử dụng 1 con ốc áp suất duy nhất (đối với size nhỏ và trung) hoặc 2 con ốc (đối với size siêu tải từ 90 trở lên).
Không làm xê dịch vị trí dọc trục: Quá trình siết áp suất thủy lực giãn nở hoàn toàn theo hướng kính, giữ nguyên vị trí đặt bánh răng, bánh đai hoặc moay-ơ theo chiều dọc trục.
Độ bền và khả năng tái sử dụng tuyệt hảo: Cho phép tháo lắp điều chỉnh vị trí hơn 5.000 lần mà không gây trầy xước trục hay giảm độ bám dính.

2. Danh Mục Mã Hàng Khớp Khóa Trục ETP-Techno Chính Hãng

Chúng tôi phân phối đầy đủ các mã sản phẩm khớp khóa trục thủy lực ETP-Techno chính hãng nhập khẩu từ ETP Sweden bao gồm cả hai hệ chuẩn Metric và Inch:

A. Danh mục mã hàng ETP-Techno hệ Metric:

ETP-Techno 15, ETP-Techno 20, ETP-Techno 25, ETP-Techno 30, ETP-Techno 32, ETP-Techno 35, ETP-Techno 40, ETP-Techno 45, ETP-Techno 50, ETP-Techno 60, ETP-Techno 70, ETP-Techno 75, ETP-Techno 80, ETP-Techno 90, ETP-Techno 100, ETP-Techno 110, ETP-Techno 120, ETP-Techno 130.

B. Danh mục mã hàng ETP-Techno hệ Inch:

ETP-Techno 1″, ETP-Techno 1 1/4″, ETP-Techno 1 1/2″.

3. Bảng Tra Thông Số Kỹ Thuật Khóa Trục Thủy Lực ETP-Techno

Bảng tổng hợp chi tiết dưới đây trích xuất trực tiếp từ Catalog kỹ thuật ETP Sweden, bao gồm: Đường kính trục d, Đường kính ngoài D, Chiều dài tổng L1, Mô-men xoắn truyền tải T (Nm) và Lực siết ốc áp suất Tt (Nm) cho cả hệ Metric và Inch:

Mã Sản Phẩm (ETP-Techno)	Đường Kính Trục d (mm)	Đường Kính Ngoài D (mm)	Chiều Dài L1 (mm)	Mô-men Xoắn Truyền Tải T (Nm)	Lực Siết Ốc Tt (Nm)
ETP-Techno 15	15	19	41	50	10
ETP-Techno 20	20	25	46	145	10
ETP-Techno 25	25	32	55	250	16
ETP-Techno 1″	25.4 (1″)	32	55	250	16
ETP-Techno 30	30	38	60	500	16
ETP-Techno 1 1/4″	31.75 (1 1/4″)	41	62	510	16
ETP-Techno 32	32	41	62	510	16
ETP-Techno 35	35	44	65	740	24
ETP-Techno 1 1/2″	38.1 (1 1/2″)	50	70	880	24
ETP-Techno 40	40	52	75	1.200	24
ETP-Techno 45	45	56	78	1.700	24
ETP-Techno 50	50	65	85	2.250	40
ETP-Techno 60	60	75	95	4.400	40
ETP-Techno 70	70	90	110	7.000	40
ETP-Techno 75	75	95	115	8.600	40
ETP-Techno 80	80	100	123	10.900	60
ETP-Techno 90	90	112	133	15.500	60
ETP-Techno 100	100	125	143	21.000	60
ETP-Techno 110	110	138	153	28.000	60
ETP-Techno 120	120	150	163	29.000	50
ETP-Techno 130	130	163	163	32.000	46

Ghi chú: Đối với các size ETP-Techno từ 90 đến 130, thiết bị sử dụng 2 con ốc áp suất M22 để đảm bảo truyền tải lực ép thủy lực đồng đều tuyệt đối cho tải trọng lớn.

4. Khi Nào Nên Chọn ETP-Techno Thay Vì ETP-Express?

Dù cả hai dòng đều ứng dụng công nghệ thủy lực tiên tiến của ETP Transmission AB Sweden, bạn nên ưu tiên sử dụng ETP-Techno thay cho ETP-Express trong các trường hợp kỹ thuật sau:

Yêu cầu mô-men xoắn cực lớn: Cùng một kích thước đường kính trục (ví dụ d = 50mm), ETP-Express đạt mô-men xoắn 2.100 Nm, trong khi ETP-Techno đạt tới 2.250 Nm. Ở các size lớn hơn, ETP-Techno đáp ứng lên đến 32.000 Nm.
Đòi hỏi độ chính xác cao nhất (High Precision): ETP-Techno có độ đảo văng cực thấp (Concentricity ≤ 0.006 mm), cao hơn so với ETP-Express (≤ 0.02 mm), phù hợp tuyệt đối cho các rulo in ấn chất lượng cao và trục gá chính xác.
Tần suất tháo lắp cực kỳ cao: Thiết kế cấu trúc cơ học gia cường giúp ETP-Techno chịu được hơn 5.000 lần tháo lắp liên tục mà không hề suy giảm độ bám.

5. Ứng Dụng Thực Tế Của Khóa Trục Thủy Lực ETP-Techno

Máy in offset & in bao bì cao cấp: Định vị chính xác các lô rulo in, trục cắt nhãn hàng hóa đòi hỏi không có độ rơ.
Máy cắt cuộn & máy xẻ băng thép: Khóa giữ các lưỡi dao cắt hình tròn chịu lực xé lớn và thay đổi kích thước cắt liên tục.
Dây chuyền sản xuất tự động hóa & Tay máy Robot: Liên kết các bánh răng truyền động chính xác, puly răng trong môi trường làm việc tải nặng.
Chế tạo máy công cụ & Gia công cơ khí chính xác: Định vị chính xác bánh đai, bánh răng trên trục động cơ Servo mà không cần dùng then (Keyway).

Tư vấn giải pháp & Báo giá chiết khấu: Quý khách hàng cần hỗ trợ kỹ thuật chọn dòng khóa trục thủy lực ETP-Techno phù hợp hoặc nhận báo giá dự án, vui lòng liên hệ trực tiếp với chúng tôi để được giải đáp nhanh chóng nhất!
