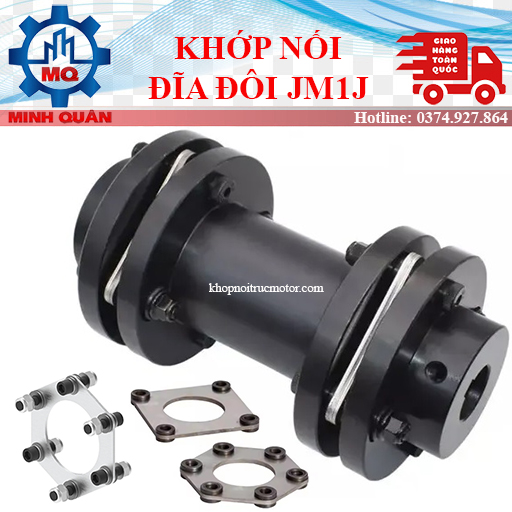

Khớp nối đĩa JM1J Huading – Loại đĩa đôi

Xuất xứ: Huading/CHINA
Tình trạng: Mới 100%, giao 06-08 tuần

Liên hệ ngay 0374.927.864 để nhận giá ưu đãi

Danh mục: Khớp nối đĩa thép đàn hồi Thẻ: chiu-nhiet-do-cao, coupling, dan-hoi, dia-thep, Flexible, khop-noi, linh-hoat Thương hiệu: Huading

Trong các hệ thống truyền động công nghiệp quy mô lớn, việc các trục máy bị lệch tâm song song hoặc lệch góc nghiêm trọng là thử thách lớn đối với tuổi thọ thiết bị. Khớp nối đĩa đôi JM1J (Double-Diaphragm Coupling) của hãng Huading được thiết kế chuyên dụng với hai bộ đĩa đàn hồi kết hợp ống trung gian (spacer), mang lại khả năng bù sai lệch song song và góc cực kỳ vượt trội so với dòng đĩa đơn, đồng thời vẫn giữ nguyên ưu điểm toàn kim loại không cần bôi trơn.

Khớp nối đĩa đôi JM1J Huading là gì?

Khớp nối đĩa đôi JM1J Huading (bao gồm các biến thể JMIJ, JMIIJ…) là loại khớp nối cơ khí cấu thành từ hai gói đĩa linh hoạt (diaphragm packs) nằm ở hai đầu và một đoạn ống nối trung gian ở giữa. Cấu trúc này cho phép khớp nối có thể uốn theo nhiều hướng khác nhau, triệt tiêu hiệu quả lực phản hồi hướng tâm và dọc trục truyền lên vòng bi của động cơ hay máy bị dẫn.

Đặc điểm nổi bật của khớp nối đĩa đôi JM1J

Khả năng bù sai lệch song song vượt trội: Nhờ thiết kế hai bộ đĩa đệm cách xa nhau qua ống trung gian, khớp nối JM1J dễ dàng hấp thụ độ lệch song song lớn giữa hai trục mà các dòng đĩa đơn không thể đáp ứng.
Thiết kế toàn kim loại, không cần bôi trơn (Maintenance-Free): Cấu tạo từ thép chất lượng cao và đĩa thép không gỉ, không sử dụng chi tiết cao su hay nhựa, loại bỏ hoàn toàn chi phí bảo dưỡng mỡ định kỳ.
Chịu nhiệt độ cao & Môi trường khắc nghiệt: Hoạt động bền bỉ trong dải nhiệt độ rộng từ -80°C đến 300°C.
Truyền mô-men xoắn chính xác tuyệt đối: Không có độ rơ góc (zero backlash), đảm bảo độ đồng tốc cao cho các hệ thống điều khiển vị trí và servo công suất lớn.

Ứng dụng thực tế

Khớp nối đĩa đôi JM1J được ứng dụng rộng rãi trong các ngành công nghiệp nặng và hệ thống trục dài:

Bơm công nghiệp & Máy nén khí lớn: Nơi khoảng cách giữa động cơ và đầu bơm lớn, đòi hỏi độ linh hoạt trục cao.
Công nghiệp giấy, luyện kim & xi măng: Các trục truyền động dài kết nối motor với hộp giảm tốc của băng tải, lò nung, máy nghiền.
Tua-bin khí & Quạt công nghiệp công suất cao: Hệ thống đòi hỏi độ tin cậy và vận hành liên tục 24/7 ở tốc độ cao.

Bảng thông số kỹ thuật tiêu chuẩn khớp nối JM1J

Dưới đây là bảng thông số kỹ thuật chi tiết bao gồm Moment danh định, dải lỗ trục, đường kính ngoài, tổng chiều dài, khoảng cách giữa các mặt bích đĩa DBES (C_min) và trọng lượng tham khảo:

Mã hàng	Nominal Torque (N.m)	Lỗ trục d1, d2 Max (mm)	Đường kính OD (mm)	Chiều dài L (mm)	Spacer DBSE (C_min – mm)	Trọng lượng (kg)
JM1J1	25	28	52	90	80	3
JM1J2	63	38	52	104	80	4
JM1J3	160	45	62	126	105	8
JM1J4	315	55	62	154	115	12
JM1J5	500	65	82	186	115	17
JM1J6	800	70	82	228	117	20
JM1J7	1250	75	112	282	125	30
JM1J8	2000	85	112	346	136	39
JM1J9	2500	90	112	400	150	50
JM1J10	4000	110	142	444	162	73
JM1J11	6300	120	142	508	178	92
JM1J12	8000	130	142	572	195	112
JM1J13	12500	140	172	636	210	156
JM1J14	16000	160	172	700	225	198
JM1J15	25000	190	172	766	248	257
JM1J16	40000	220	212	852	294	386
JM1J17	50000	240	212	940	330	457
JM1J18	63000	250	212	1024	345	578
JM1J19	80000	260	252	1108	385	672
JM1J20	100000	280	252	1192	395	818
JM1J21	160000	320	302	1276	435	1182
JM1J22	200000	360	302	1360	470	1506
JM1J23	250000	370	352	1444	520	1680
JM1J24	315000	380	352	1528	600	2150
JM1J25	400000	400	410	1612	630	2445
JM1J26	500000	420	410	1696	700	3130
JM1J27	630000	480	470	1804	750	3680
JM1J28	800000	480	470	1912	780	4754
JM1J29	1000000	500	550	2020	800	5529
JM1J30	1250000	530	550	2128	836	6800

*(Lưu ý: Chiều dài tổng L và khoảng cách DBES có thể được tùy chỉnh theo yêu cầu thực tế của bản vẽ khoảng cách giữa hai đầu trục tại nhà máy của quý khách).*

Khớp nối đĩa đôi JM1J Huading là giải pháp hoàn hảo cho các ứng dụng đòi hỏi độ lệch trục lớn và độ bền cơ học cao. Việc lựa chọn đúng mã hàng và thông số DBES sẽ giúp hệ thống vận hành trơn tru, hạn chế tối đa rung động và kéo dài tuổi thọ cho toàn bộ dây chuyền thiết bị.
