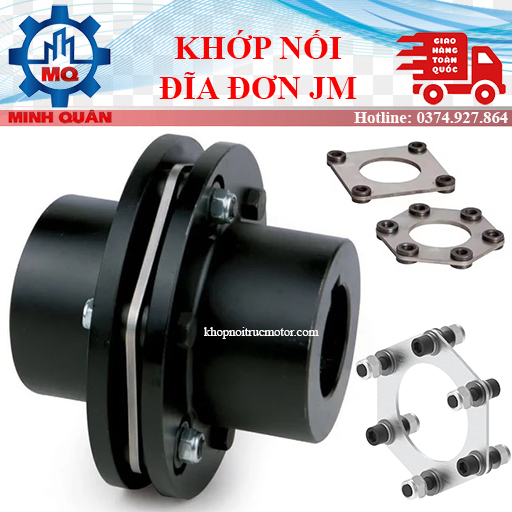

Khớp nối đĩa JM Huading – Loại đĩa đơn

Xuất xứ: Huading/CHINA
Tình trạng: Mới 100%, giao 06-08 tuần

Liên hệ ngay 0374.927.864 để nhận giá ưu đãi

Danh mục: Khớp nối đĩa thép đàn hồi Thẻ: chiu-nhiet-do-cao, coupling, dan-hoi, dia-thep, Flexible, khop-noi, linh-hoat Thương hiệu: Huading

Trong các hệ thống truyền động công nghiệp hiện đại, việc lựa chọn một thiết bị kết nối trục vừa đảm bảo khả năng truyền mô-men xoắn lớn, vừa bù đắp được các sai lệch trục là yếu tố cốt lõi giúp kéo dài tuổi thọ máy móc. Khớp nối đĩa JM (Disc/Diaphragm Coupling) của hãng Huading chính là giải pháp tối ưu thay thế cho các dòng khớp nối bánh răng truyền thống nhờ sở hữu thiết kế toàn kim loại ưu việt, không cần bôi trơn và vận hành cực kỳ ổn định.

Khớp nối đĩa JM Huading là gì?

Khớp nối đĩa JM Huading là dòng khớp nối đàn hồi đĩa đơn, dạng đĩa kim loại. Thiết bị này sử dụng các tấm đĩa mỏng bằng thép không gỉ (được xếp chồng thành một khối đàn hồi) để liên kết giữa máy dẫn động (motor/động cơ) và máy bị dẫn.

Nhờ tính linh hoạt của các lá đĩa thép, khớp nối cho phép truyền tải mô-men xoắn cao đồng thời hấp thụ triệt để các sai lệch góc, song song và dọc trục phát sinh trong quá trình vận hành do nhiệt độ thay đổi hoặc tải trọng nặng.

Đặc điểm nổi bật của khớp nối đĩa JM Huading

So với các loại khớp nối thông thường trên thị trường, dòng sản phẩm đĩa đệm JM của Huading ghi điểm tuyệt đối với các kỹ sư nhờ những ưu điểm kỹ thuật vượt trội:

Không cần bôi trơn (No Lubrication Required): Thiết kế cấu trúc cơ khí toàn kim loại giúp loại bỏ hoàn toàn việc sử dụng mỡ hoặc dầu bôi trơn, từ đó tiết kiệm tối đa chi phí bảo trì định kỳ.
Vận hành không bảo dưỡng (Maintenance-Free): Không có chi tiết nhựa hay cao su bị mài mòn, giúp sản phẩm có tuổi thọ cực kỳ bền bỉ (Long-lasting).
Khả năng chịu nhiệt độ cao: Hoạt động ổn định trong dải nhiệt độ rộng từ -80°C đến 300°C, thích hợp cho các môi trường công nghiệp khắc nghiệt.
Bù sai lệch trục tuyệt vời: Dễ dàng bù đắp các độ lệch góc, độ lệch song song và độ dịch chuyển dọc trục giữa các trục mà không làm giảm hiệu suất truyền động.
Hiệu suất truyền động cao & Không có tiếng ồn: Hiệu suất truyền lực lên tới gần 99.86%, vận hành êm ái, không phát ra tiếng ồn ngay cả ở tốc độ cao.

Ứng dụng thực tế của khớp nối đĩa JM Huading

Với độ chính xác cao, khả năng chống chịu ăn mòn và độ bền cơ học lớn, khớp nối đĩa JM Huading được tin dùng rộng rãi trong nhiều ngành công nghiệp nặng và tự động hóa:

Công nghiệp nặng & Khai khoáng: Các dây chuyền luyện kim, máy nghiền, thiết bị khai thác mỏ, hệ thống cẩu trục nâng hạ.
Năng lượng & Hóa chất: Tua-bin, máy nén khí, bơm công nghiệp áp lực cao, hệ thống quạt tháp giải nhiệt (cooling tower).
Đóng tàu & Hàng hải: Hệ thống truyền động tàu thủy đòi hỏi độ tin cậy và khắt khe về an toàn kỹ thuật.
Cơ khí chính xác & Tự động hóa: Động cơ bước (stepper motors), máy dệt, máy in, máy móc ngành thực phẩm và các dây chuyền sản xuất tự động.

Bảng thông số kỹ thuật khớp nối đĩa đơn JM

Dưới đây là bảng thông số kỹ thuật chi tiết đầy đủ từ JM1 đến JM30 theo catalogue tiêu chuẩn của hãng Huading:

Mã hàng	Nominal Torque (N.m)	Lỗ trục (d1, d2 – mm)	Đường kính ngoài (OD – mm)	Chiều dài (mm)	Trọng lượng (kg)
JM 1	25	14 – 22	56	45	~0.5
JM 2	63	18 – 28	71	52	~0.9
JM 3	160	22 – 38	90	62	~1.6
JM 4	400	28 – 48	112	75	~3.0
JM 5	1000	36 – 60	140	90	~5.8
JM 6	2500	45 – 75	180	110	~11.2
JM 7	6300	56 – 95	224	135	~21.5
JM 8	16000	70 – 120	280	165	~42.0
JM 9	25000	80 – 140	315	190	~60.0
JM 10	40000	90 – 160	355	210	~85.0
JM 11	63000	100 – 180	400	240	~120.0
JM 12	100000	110 – 200	450	270	~170.0
JM 13	160000	125 – 220	500	300	~230.0
JM 14	200000	140 – 240	560	330	~300.0
JM 15	250000	150 – 260	630	360	~400.0
JM 16	315000	160 – 280	710	400	~530.0
JM 17	400000	170 – 300	800	440	~700.0
JM 18	500000	180 – 320	850	480	~850.0
JM 19	630000	200 – 340	900	520	~1020.0
JM 20	800000	220 – 360	950	560	~1220.0
JM 21	1000000	240 – 380	1000	600	~1450.0
JM 22	1250000	260 – 400	1060	640	~1730.0
JM 23	1600000	280 – 420	1120	680	~2050.0
JM 24	2000000	300 – 440	1180	720	~2420.0
JM 25	2500000	320 – 460	1250	760	~2850.0
JM 26	3150000	340 – 480	1320	800	~3350.0
JM 27	4000000	360 – 500	1400	850	~3950.0
JM 28	5000000	380 – 530	1500	900	~4700.0
JM 29	6300000	400 – 560	1600	950	~5600.0
JM 30	8000000	420 – 600	1700	1000	~6700.0

*(Để lựa chọn đúng mã hàng phù hợp với công suất động cơ, tốc độ vòng quay và kích thước trục thực tế tại nhà máy của bạn, hãy liên hệ trực tiếp với nhà phân phối để nhận bản vẽ kỹ thuật CAD/PDF chi tiết).*

Khớp nối đĩa JM của Huading là sự đầu tư kinh tế và hiệu quả lâu dài cho mọi hệ thống máy móc đòi hỏi khắt khe về độ chính xác và tính ổn định. Việc ứng dụng dòng sản phẩm này không chỉ giúp tối ưu hóa hiệu suất truyền động mà còn giải quyết triệt để bài toán bảo trì, giảm thiểu tối đa thời gian dừng máy (downtime).
