Khớp nối đĩa thép KTR RADEX N – Steel Laminae

Đang cập nhật

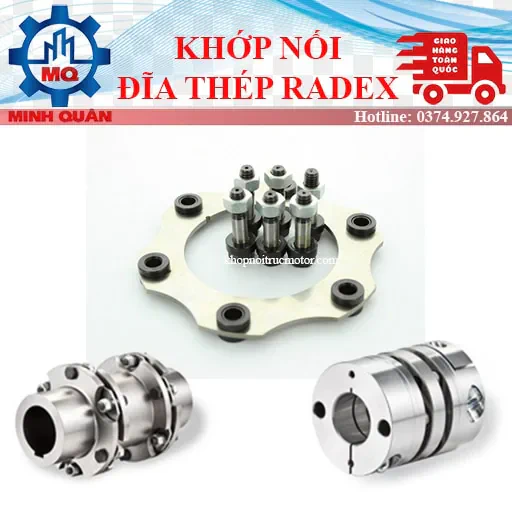

Khớp nối đĩa thép KTR Radex N là loại khớp nối 3 thành phần hoàn toàn bằng thép, bao gồm hai trục hub được kết nối với nhau thông qua phần nối dài spacer và các đĩa thép. Các vít chốt đặc biệt có độ bền cao được vặn vào hub và spacer giúp cố định khớp nối.

Đặc điểm của khớp nối đĩa thép KTR Radex N:
– Thương hiệu và sản xuất: KTR Gremany
– Hoàn toàn bằng thép
– Không phản ứng dữ dội và không cần bảo dưỡng
– Số liệu dịch chuyển cao
– Đường kính trục lên đến 330 mm

Tính năng của khớp nối đĩa thép KTR Radex N:
Các vít chốt đặc biệt và có độ bền cao được vặn qua lại vào các trục và bộ đệm cho phép tạo ra sự kết hợp giữa ma sát và khớp khóa dương. Bằng cách này, khớp nối đảm bảo mật độ công suất cao đồng thời dễ dàng dịch chuyển và lực khôi phục thấp.

Chức năng, tính năng đặc biệt của khớp nối đĩa thép KTR Radex N:
KTR Radex-N có momen xoắn định mức lên đến 280.000Nm, dòng tiêu chuẩn có đường kính trục 330mm. Được dùng trong các máy trộn, máy khuấy, máy bơm chìm, máy sản xuất giấy, in ấn và công nghệ chế biến, vật liệu xử lý công nghệ, các nhà máy thép, Máy phát điện, máy công cụ, máy đóng gói…

Catalogue khớp nối đĩa thép đàn hồi Radex N KTR

Thông số kỹ thuật khớp nối Radex N

Khớp nối tấm thép RADEX®-N

Khớp nối hoàn toàn bằng thép với bộ laminae được làm bằng thép lò xo không gỉ và có độ bền cao.

Bộ laminae thép của khớp nối laminae của chúng tôi được phát triển dựa trên tính toán FEM.

Xem xét khả năng dịch chuyển cần thiết của khớp nối các lớp, chúng tôi đã đạt được hình dạng tối ưu về khả năng truyền mô-men xoắn và độ cứng xoắn.

Tổng quan: Khớp nối tấm thép RADEX®-N
Khớp nối laminae của chúng tôi đảm bảo mật độ năng lượng cao đồng thời dễ dàng dịch chuyển.

Khớp nối laminae RADEX-N NANA 1 và NANA 2 là dòng tiêu chuẩn cardanic kép.
Đối với các kích thước từ 20 đến 135, các miếng đệm được chỉ định trong danh mục có sẵn trong kho.

Đặc trưng
khớp nối hoàn toàn bằng thép / khớp nối laminae

phạm vi tiêu chuẩn từ kho

tùy chọn có sẵn với các kết nối trục-trục khớp bằng khóa dương hoặc ma sát

loại cardanic đôi

tuân thủ ATEX (theo chỉ thị của EU 2014/34/EU)

Thông tin chi tiết sản phẩm

Cốt lõi của khớp nối laminae thép RADEX-N là các bộ laminae cùng với kết nối của chúng với các trục và miếng đệm. Các vít chốt đặc biệt và có độ bền cao được bắt vít vào các trục và miếng đệm cho phép kết hợp giữa ma sát và khớp khóa dương. Bằng cách này, khớp nối laminae của chúng tôi đảm bảo mật độ năng lượng cao đồng thời dễ dàng dịch chuyển và lực phục hồi thấp.
