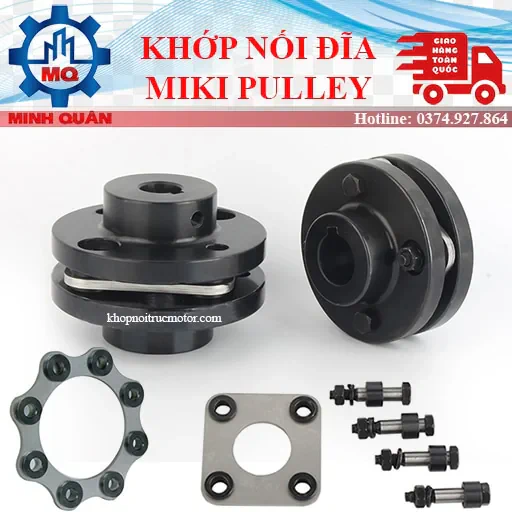

Khớp nối đĩa thép đàn hồi SFS Mikipulley

Phân tích kỹ lưỡng bằng phương pháp phần tử hữu hạn, loại lò xo tấm kim loại có độ cứng cực cao

Đây là khớp nối loại lò xo tấm kim loại có độ cứng cực cao được phát triển cho các ứng dụng động cơ servo. Loại này có đặc tính tuyệt vời là cứng theo hướng xoắn và mềm theo hướng xoắn, hướng không đồng đều và hướng trục, và có thể được sử dụng như Chúng tôi theo đuổi hình dạng lý tưởng nhất cho lò xo lá thông qua phân tích kỹ lưỡng bằng phương pháp phần tử hữu hạn mới nhất. Một mẫu SFC nhỏ và nhẹ sử dụng hợp kim nhôm cường độ cao làm vật liệu trục, một mẫu SFS sử dụng thép cacbon làm vật liệu thân chính và có nhiều biến thể để lựa chọn, và một mẫu SFM/SFF được phát triển cho máy công cụ trục xoay và trục cấp liệu cũng như công dụng của chúng. Chúng tôi có nhiều dòng sản phẩm phong phú phù hợp với nhu cầu của bạn.

Mục đíchMáy công cụ/thiết bị sản xuất chất bán dẫn/thiết bị truyền động/máy gắn chip/máy in/máy đóng gói

mô hình SFS

Đây là loại khớp nối lò xo lá sử dụng thép làm vật liệu thân chính và là loại cơ bản của servo flex. Chúng tôi cung cấp loại phần tử đơn có độ cứng cao, loại phần tử kép có phần tử kép được sắp xếp thông qua miếng đệm để tạo sự linh hoạt và loại trục nổi kết hợp phần tử kép với mặt bích trung gian.

Thông số cơ bản

Mô-men xoắn tối đa cho phép 800N･m
Phạm vi gia công lỗ tiêu chuẩn 8mm～60mm
phản ứng dữ dội số không

https://www.mikipulley.co.jp/EN/Products/FlexibleCouplings/SERVOFLEX/SFS/index.html

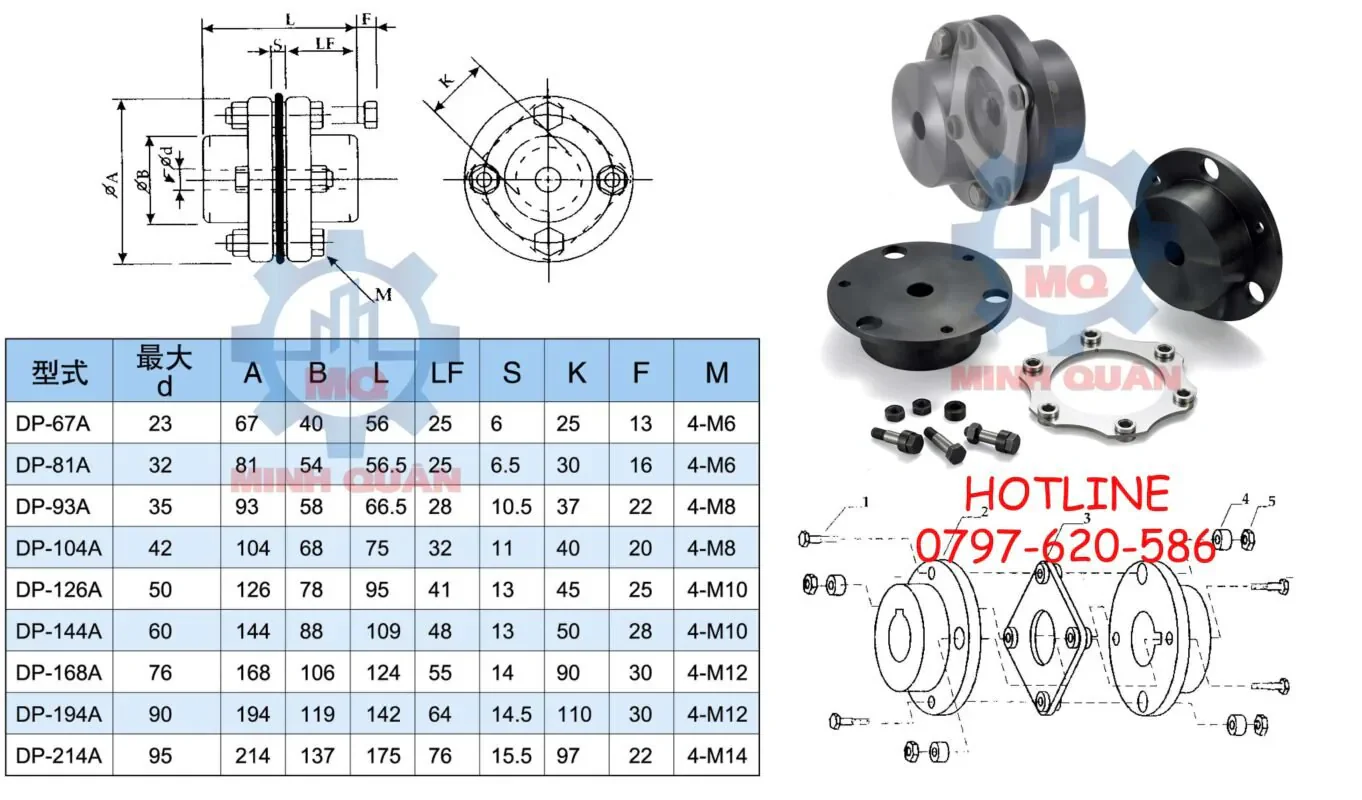

Thông số kỹ thuật khớp nối đĩa thép đàn hồi DP
