Khớp nối đĩa DGL-C

Khớp Nối Đĩa Đàn Hồi DGL-C (Double Disc Clamp Type)

Khớp nối đĩa DGL-C là dòng khớp nối cao cấp được chế tạo từ hợp kim nhôm cường độ cao. Với thiết kế 2 tầng đĩa thép không gỉ, dòng này mang lại độ chính xác tuyệt đối (Zero Backlash) và khả năng bù sai lệch trục linh hoạt hơn so với dòng đĩa đơn.

Ưu Điểm Vượt Trội

• Độ chính xác cực cao: Cấu tạo đĩa thép không gỉ giúp loại bỏ hoàn toàn độ rơ xoắn, lý tưởng cho động cơ Servo và Step Motor.
• Bù sai lệch đa năng: Cho phép sai lệch góc lên đến 1.5° và sai lệch tâm 0.04mm, bảo vệ ổ bi của động cơ khỏi hư hỏng do lệch trục.
• Vật liệu cao cấp: Thân bằng hợp kim nhôm siêu nhẹ giúp giảm mô-men quán tính, hỗ trợ hệ thống khởi động và dừng nhanh chóng.
• Lắp đặt dễ dàng: Kiểu kẹp (Clamp type) giúp siết chặt trục mà không làm trầy xước, đảm bảo tính đồng tâm cao.

MÃ HÀNG VÀ THÔNG SỐ KỸ THUẬT (DÒNG DGL-C)

1. KHỚP NỐI ĐĨA ĐÀN HỒI DGL-26C

• Model: DGL-26C

• Chất liệu: Hợp kim nhôm (Aluminum Alloy)

• Lỗ khoan trục (d1, d2): Min 5mm – Max 10mm

• Đường kính ngoài (D): 26mm

• Chiều dài tổng thể (L): 35mm

• Mô-men xoắn định mức: 1.4 N.m (Tối đa: 2.8 N.m)

• Tốc độ quay tối đa: 10,000 rpm

2. KHỚP NỐI ĐĨA ĐÀN HỒI DGL-34C

• Model: DGL-34C

• Chất liệu: Hợp kim nhôm

• Lỗ khoan trục (d1, d2): Min 5mm – Max 14mm

• Đường kính ngoài (D): 34mm

• Chiều dài tổng thể (L): 45mm

• Mô-men xoắn định mức: 2.8 N.m (Tối đa: 5.6 N.m)

• Tốc độ quay tối đa: 10,000 rpm

3. KHỚP NỐI ĐĨA ĐÀN HỒI DGL-39C

• Model: DGL-39C

• Chất liệu: Hợp kim nhôm

• Lỗ khoan trục (d1, d2): Min 8mm – Max 16mm

• Đường kính ngoài (D): 39mm

• Chiều dài tổng thể (L): 50mm

• Mô-men xoắn định mức: 5.8 N.m (Tối đa: 11.6 N.m)

• Tốc độ quay tối đa: 10,000 rpm

4. KHỚP NỐI ĐĨA ĐÀN HỒI DGL-44C

• Model: DGL-44C

• Chất liệu: Hợp kim nhôm

• Lỗ khoan trục (d1, d2): Min 8mm – Max 19mm

• Đường kính ngoài (D): 44mm

• Chiều dài tổng thể (L): 50mm

• Mô-men xoắn định mức: 8.7 N.m (Tối đa: 17.4 N.m)

• Tốc độ quay tối đa: 10,000 rpm

5. KHỚP NỐI ĐĨA ĐÀN HỒI DGL-56C

• Model: DGL-56C

• Chất liệu: Hợp kim nhôm

• Lỗ khoan trục (d1, d2): Min 10mm – Max 25mm

• Đường kính ngoài (D): 56mm

• Chiều dài tổng thể (L): 64mm

• Mô-men xoắn định mức: 25 N.m (Tối đa: 50 N.m)

• Tốc độ quay tối đa: 10,000 rpm

6. KHỚP NỐI ĐĨA ĐÀN HỒI DGL-68C

• Model: DGL-68C

• Chất liệu: Hợp kim nhôm

• Lỗ khoan trục (d1, d2): Min 12mm – Max 30mm

• Đường kính ngoài (D): 68mm

• Chiều dài tổng thể (L): 75mm

• Mô-men xoắn định mức: 55 N.m (Tối đa: 110 N.m)

• Tốc độ quay tối đa: 10,000 rpm

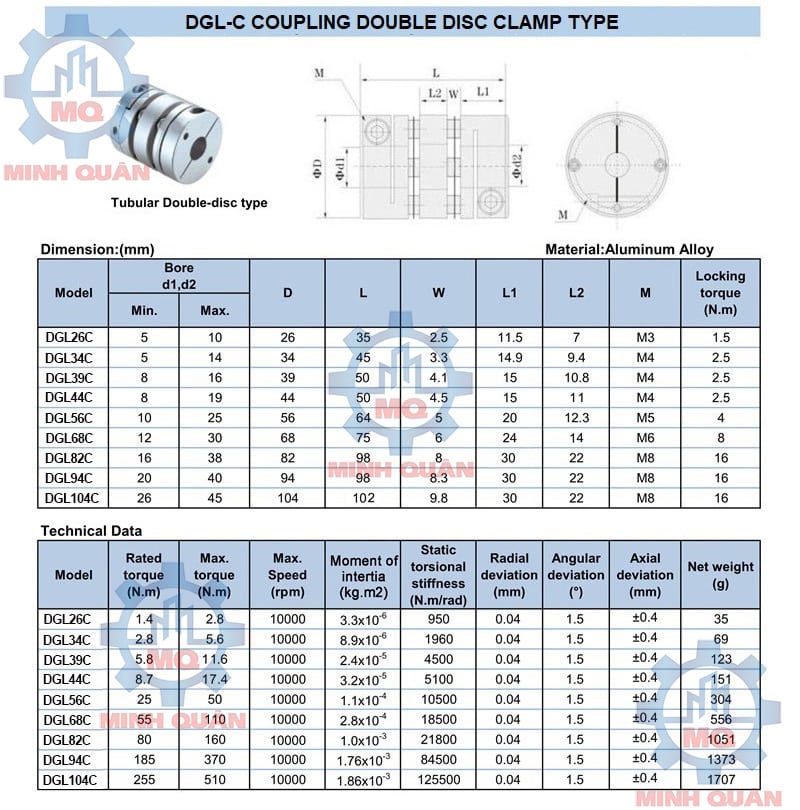

Bảng thông số kỹ thuật khớp nối đĩa DGL-C

Ứng Dụng Phổ Biến

Dòng DGL-C thường được sử dụng trong:

• Máy công cụ CNC, máy cắt Laser, máy in 3D công nghiệp.
• Cánh tay Robot và các hệ thống định vị chính xác.
• Thiết bị đóng gói, dây chuyền sản xuất tự động hóa tốc độ cao.
