Khớp nối cứng RC – Khớp nối nhôm kẹp trục cho động cơ và CNC

Xuất xứ: Việt Nam
Tình trạng: Đợi sản xuất, mới 100%

Liên hệ ngay 0374.927.864 để nhận giá ưu đãi

Danh mục: Khớp nối cứng Thẻ: bu-long, chiu-nhiet-do-cao, coupling, Khớp nối trục chặt, khop-noi, mat-bich, Rigid Thương hiệu: OEM

Mô tả
Thông tin bổ sung

Khớp nối cứng RC là gì?

Khớp nối cứng RC (Rigid Coupling RC) hay còn gọi là khớp nối nhôm cứng, là dòng khớp nối ống liên kết cố định hai trục lại với nhau một cách chặt chẽ. Khác với các dòng truyền thống bằng thép, khớp nối nhôm RC được chế tạo từ hợp kim nhôm cường độ cao 7075, giúp tối ưu hóa trọng lượng và mang lại vẻ thẩm mỹ hiện đại. Đây là phụ kiện CNC quan trọng giúp kết nối trục động cơ bước, Servo với vít me một cách chính xác.

Loại khớp nối kẹp trục này không chỉ truyền mô-men xoắn mà còn có khả năng chịu được lực uốn và lực dọc trục. Đây là giải pháp hoàn hảo cho các ứng dụng yêu cầu độ chính xác vị trí tuyệt đối (Zero Backlash).

Thông số kỹ thuật khớp nối nhôm cứng Rigid RC

Vật liệu: Hợp kim nhôm 7075 (High-strength Aluminum Alloy).

Cấu tạo: Thiết kế dạng khớp nối kẹp (Clamp type) với vít lục giác cường độ cao, giúp giữ chặt trục mà không gây trầy xước.

Model	Đường kính ngoài D (mm)	Chiều dài L (mm)	Lỗ trục d1, d2 (mm)	Tốc độ quay Max (rpm)
RC16C	16	22	4 – 6	10,000
RC20C	20	25	5 – 8	10,000
RC25C	25	33	6 – 12	10,000
RC32C	32	45	8 – 15	8,000
RC40C	40	50	10 – 22	8,000

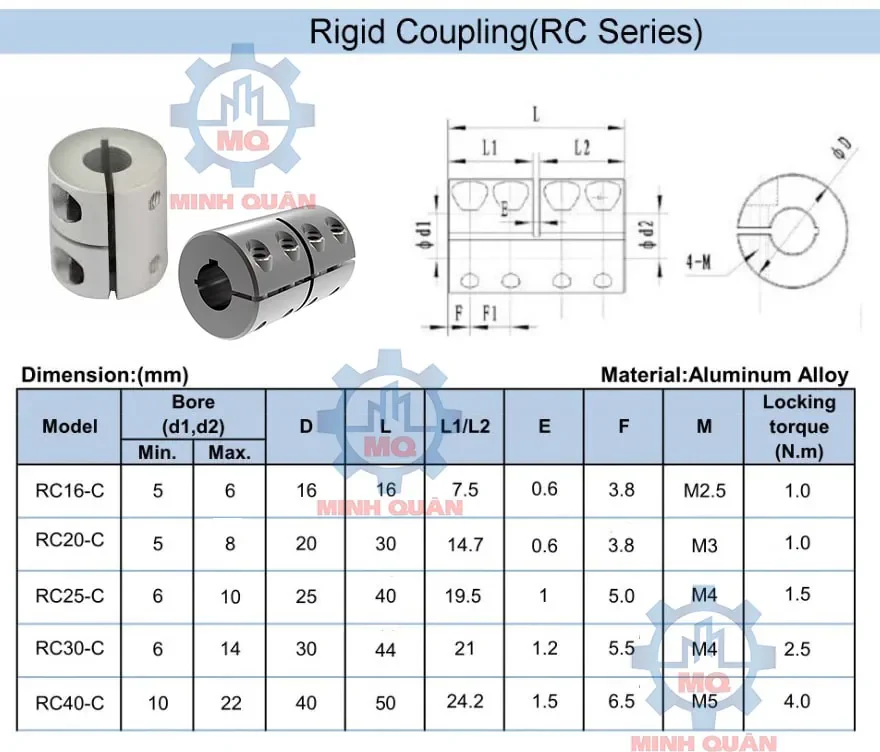

Khớp nối cứng RC nhôm 7075 — Rigid coupling RC Clamp – Khớp nối nhôm 7075 cao cấp

Ưu điểm của khớp nối trục nhôm kẹp dạng ống

Dạng khớp nối kẹp (Clamp Type): Khác với loại bắt vít trí dễ làm hỏng trục, dạng kẹp RC bóp đều xung quanh đường kính trục, đảm bảo lực liên kết lớn và bảo vệ trục động cơ.
Giảm momen quán tính: Chất liệu nhôm 7075 siêu nhẹ giúp động cơ bước (Step motor) hoặc Servo phản ứng nhanh hơn, tăng tốc độ cho máy CNC.
Ứng dụng phổ biến: Sử dụng làm khớp nối trục máy in 3D, máy CNC mini, hệ thống Encoder và các thiết bị tự động hóa cần độ chính xác cao.

Mô tả chi tiết các mã khớp nối cứng phổ biến

RC-16C: Khớp nối mini cho trục nhỏ 4mm, 5mm, 6mm (Nema 11, 14).

RC-20C/25C: Mã hàng bán chạy nhất, chuyên làm khớp nối cứng 5x8mm hoặc 8x10mm cho vít me T8.

RC-32C/40C: Phiên bản chịu tải cao, đường kính lỗ trục lớn lên đến 22mm, dùng cho động cơ Servo và Vitme bi cỡ lớn.

⚠️ Lưu ý quan trọng:

Khớp nối cứng yêu cầu độ đồng tâm trục gần như tuyệt đối. Nếu hệ thống của bạn có độ lệch trục nhất định, vui lòng tham khảo dòng: Khớp nối đĩa đàn hồi DGL-C.
