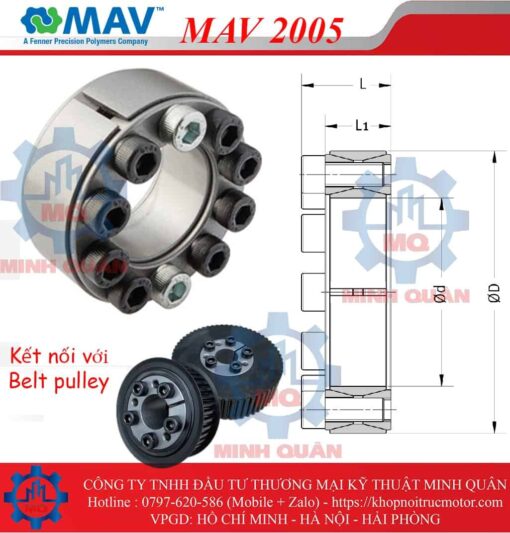

Thiết bị khóa trục côn MAV 2005

Standard Locking Devices – MAV Internal Locking Assemblies
Thiết Bị Khóa Tiêu Chuẩn Bộ Khóa Bên Trong MAV
Còn được gọi là bộ kẹp, cụm khóa bên trong MAV gắn bên trong trung tâm. Khi các vít được siết chặt, lực hướng tâm cao tạo ra sự ăn khớp có giao thoa, là kết nối không có phản ứng ngược giữa trục và trục.

MAV Locking Device là một công ty của Ý nổi tiếng trên thế giới về thiết bị khóa đầu trục, khóa trục côn, bộ khóa trục, khóa đầu trục motor, khớp nối trục côn, khớp nối cứng, khớp nối đĩa. Các tổ hợp khóa trục bằng ma sát của hãng MAV 1062 cung cấp một kết nối không cần then cài, chốt khóa giữa trục dẫn và khối hoạt động gắn ngoài như: bánh răng, ròng rọc, trục cam, đòn bẩy, khối quay rotor, cánh quạt, và những thiết bị khác. Các khóa trục của hãng MAV rất phù hợp để truyền momen xoắn, tải lực đẩy, momen uốn và tải trọng hướng tâm, riêng biệt hoặc đồng thời.

Tính năng
Medium capacity

Not self-centering, not self-locking (self-releasing)

Fixed axial hub position during tightening

Two thrust rings with double taper design

Low axial dimension

Tolerances: shaft h7-h11; hub bore H7-H11

Surface finish of shaft and hub bore Ra < 3.2 μm

Chi tiết cấu tạo
Slotted inner ring

Slotted outer ring

Double taper front thrust ring, with integrated pull-out threads

Double taper rear thrust ring

Set of socket head screws, grade 12.9

Zinc plated screws indicate the position of pull-out threads

Ứng dụng điển hình
Gear wheel connection

Tài liệu kỹ thuật
Download: MAV 2005 – Install Instructions

Download: MAV 2005 – Catalogue Page

Download: MAV Locking Assembly Catalogue

Danh sách thiết bị khóa trục côn hãng MAV, Italy (Standard Locking Devices)

Bài viết: Bảng so sánh tính năng các thiết bị khóa trục hãng MAV, Italy

Bản vẽ kỹ thuật

Thông số kỹ thuật bộ khóa trục côn MAV 2005

Mã hàng thiết bị khóa trục côn MAV 2005

MAV 2005 size 18 x 47, MAV 2005 size 19 x 47, MAV 2005 size 20 x 47, MAV 2005 size 22 x 47, MAV 2005 size 24 x 50, MAV 2005 size 25 x 50, MAV 2005 size 28 x 55, MAV 2005 size 30 x 55, MAV 2005 size 32 x 60, MAV 2005 size 35 x 60, MAV 2005 size 38 x 65, MAV 2005 size 40 x 65, MAV 2005 size 42 x 75, MAV 2005 size 45 x 75, MAV 2005 size 48 x 80, MAV 2005 size 50 x 80, MAV 2005 size 55 x 85, MAV 2005 size 60 x 90, MAV 2005 size 63 x 95, MAV 2005 size 65 x 95, MAV 2005 size 70 x 110, MAV 2005 size 75 x 115, MAV 2005 size 80 x 120, MAV 2005 size 85 x 125, MAV 2005 size 90 x 130, MAV 2005 size 95 x 135, MAV 2005 size 100 x 145, MAV 2005 size 110 x 155, MAV 2005 size 120 x 165, MAV 2005 size 130 x 180, MAV 2005 size 140 x 190, MAV 2005 size 150 x 200, MAV 2005 size 160 x 210, MAV 2005 size 170 x 225, MAV 2005 size 180 x 235, MAV 2005 size 190 x 250, MAV 2005 size 200 x 260, MAV 2005 size 220 x 285, MAV 2005 size 240 x 305, MAV 2005 size 260 x 325, MAV 2005 size 280 x 355, MAV 2005 size 300 x 375, MAV 2005 size 320 x 405, MAV 2005 size 340 x 425, MAV 2005 size 360 x 455, MAV 2005 size 380 x 475, MAV 2005 size 400 x 495, MAV 2005 size 420 x 515, MAV 2005 size 440 x 545, MAV 2005 size 460 x 565, MAV 2005 size 480 x 585, MAV 2005 size 500 x 605, MAV 2005 size 520 x 630, MAV 2005 size 540 x 650, MAV 2005 size 560 x 670, MAV 2005 size 580 x 690, MAV 2005 size 600 x 710, MAV 2005 size 620 x 730, MAV 2005 size 640 x 750, MAV 2005 size 660 x 770, MAV 2005 size 680 x 790, MAV 2005 size 700 x 810, MAV 2005 size 720 x 830, MAV 2005 size 740 x 850, MAV 2005 size 760 x 870, MAV 2005 size 780 x 890, MAV 2005 size 800 x 910, MAV 2005 size 820 x 930, MAV 2005 size 840 x 950, MAV 2005 size 860 x 970, MAV 2005 size 880 x 990, MAV 2005 size 900 x 1010, MAV 2005 size 920 x 1030, MAV 2005 size 940 x 1050, MAV 2005 size 960 x 1070, MAV 2005 size 980 x 1090, MAV 2005 size 1000 x 1110
