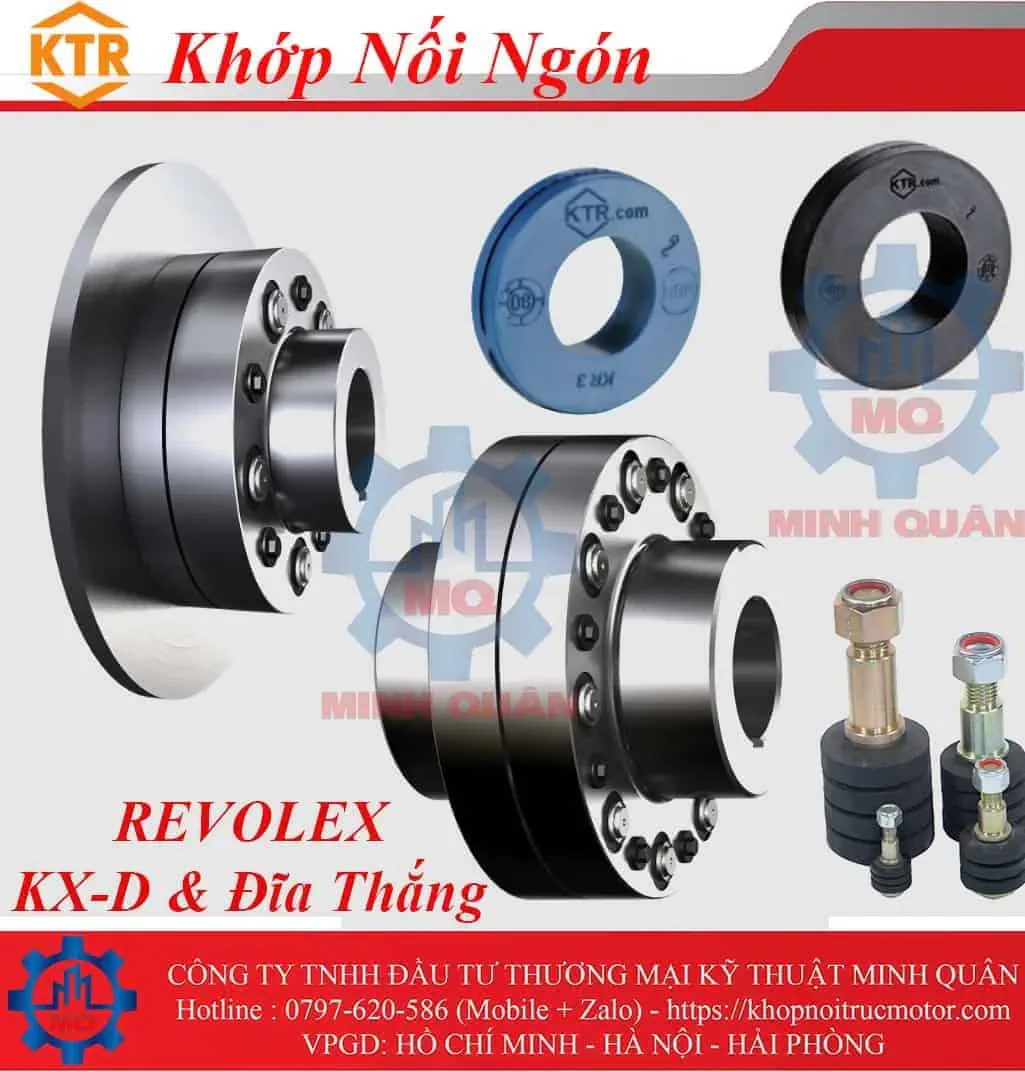

Khớp nối mặt bích ktr REVOLEX KX-D

Khớp nối chốt và ống lót linh hoạt REVOLEX®

Truyền mô-men xoắn an toàn thông qua khớp nối chốt và ống lót REVOLEX

REVOLEX là khớp nối chốt và ống lót linh hoạt, không an toàn về mặt xoắn, chủ yếu được sử dụng trong các ứng dụng có mô men xoắn cao và truyền động chịu va đập. Chúng cực kỳ chắc chắn, không an toàn, bù đắp cho bất kỳ loại dịch chuyển trục nào trong khi truyền mô-men xoắn một cách đáng tin cậy.

Khớp nối chốt và ống lót REVOLEX có thể được cắm theo trục và có đặc điểm là kích thước nhỏ gọn. Các khớp nối chốt và ống lót này thường được trang bị các chốt có thể tháo rời bằng thủy lực, nghĩa là không cần phải có các công cụ đặc biệt để tháo rời. Các bộ phận khớp nối của khớp nối chốt và ống lót REVOLEX không cần bảo trì và cho phép tháo rời các vòng đàn hồi cùng với các chốt một cách trơn tru khi lắp vào.

Khớp nối chốt và ống lót REVOLEX thường được cung cấp các vòng đàn hồi 80 ShA NBR, vật liệu tiêu chuẩn là vật liệu toàn diện thực sự. Chất đàn hồi NR có sẵn cho các ứng dụng nhiệt độ đông lạnh. Ngoài ra, còn có chất đàn hồi NBR cách điện, không gây phản ứng dữ dội (màu xanh lam). Chúng chủ yếu được sử dụng trong các ổ đĩa cáp.

Khớp nối chốt và ống lót nhỏ tương đối đắt tiền, REVOLEX bắt đầu từ mô-men xoắn khớp nối định mức là 4.300 Nm. Các dòng sản phẩm ROTEX và POLY-NORM có sẵn cho các dòng sản phẩm có hiệu suất thấp.

Tổng quan: Khớp nối chốt và ống lót linh hoạt REVOLEX®
Các khớp nối chốt và ống lót REVOLEX linh hoạt, không an toàn về mặt xoắn được đặc biệt chắc chắn, bù đắp cho mọi loại dịch chuyển.

Khớp nối linh hoạt REVOLEX KX-D được làm bằng thép là khớp nối chốt và ống lót an toàn.
Khớp nối chốt và ống lót REVOLEX làm bằng thép phù hợp với tốc độ chu vi lên tới 60 m/s. Ví dụ, quạt công nghiệp truyền động trực tiếp yêu cầu tốc độ cao bên cạnh hiệu suất cao.

Kết nối then chốt lông vũ là kết nối trục-trung tâm tiêu chuẩn. Ngoài ra, vật liệu thép trung tâm cho phép lắp máy ép dầu cũng như kết hợp với bộ kẹp bên trong CLAMPEX và bộ kẹp bên ngoài.

REVOLEX làm bằng thép có thể được sản xuất với các kích thước đặc biệt tùy chỉnh, chúng tôi có thể tự do xác định đường kính và chiều dài.

Hơn nữa còn có lựa chọn sử dụng vật liệu thép đặc biệt. Ví dụ, các khớp nối chốt và ống lót làm bằng thép cường độ cao như 42CrMo4 hoặc thép có độ bền va đập đặc biệt cho các ứng dụng nhiệt độ đông lạnh (giàn khoan dầu, truyền động đai Bắc Cực) đã được triển khai. Ngoài ra vật liệu thép có 3.1 + 3.2 acc. tiêu chuẩn DIN EN 10204 cho các ứng dụng hàng hải đã được hiện thực hóa và được sử dụng, chẳng hạn như trong bộ đẩy cánh cung (bộ đẩy) của các tàu du lịch cỡ lớn.

Khớp nối chốt và ống lót có sẵn trong kho
Khớp nối chốt và ống lót REVOLEX KX-D làm bằng thép có sẵn trong kho với các kích cỡ từ 75 đến 330 dưới dạng phiên bản khoan thí điểm. Kích thước đặc biệt về đường kính và chiều dài có sẵn.

Thông số kỹ thuật khớp nối REVOLEX

Đặc trưng
khớp nối trục/pin và ống lót/khớp nối trục linh hoạt, không an toàn về mặt xoắn

bảo trì miễn phí

chân có thể gắn/tháo được

toàn bộ gia công, tính chất động tốt

thép vật liệu trung tâm cho tải trọng và tốc độ cao

Thông tin chi tiết sản phẩm
truyền mô-men xoắn an toàn thông qua khớp nối chốt và ống lót REVOLEX

REVOLEX® là khớp nối chốt và ống lót linh hoạt, không an toàn về mặt xoắn, chủ yếu được sử dụng trong các ứng dụng có mô men xoắn cao và truyền động chịu va đập. Chúng cực kỳ chắc chắn, không an toàn, bù đắp cho bất kỳ loại dịch chuyển trục nào trong khi truyền mô-men xoắn một cách đáng tin cậy.

Khớp nối chốt và ống lót REVOLEX có thể được cắm theo trục và có đặc điểm chủ yếu là kích thước nhỏ gọn. Các khớp nối chốt và ống lót này thường được trang bị các chốt có thể tháo rời bằng thủy lực, nghĩa là không cần phải có các công cụ đặc biệt để tháo rời. Các bộ phận khớp nối của khớp nối chốt và ống lót REVOLEX® không cần bảo trì và cho phép tháo rời các vòng đàn hồi cùng với các chốt khi lắp một cách dễ dàng.

Chức năng

Khớp nối chốt và ống lót được tạo thành từ hai trục có thiết kế giống hệt nhau. Các chốt và lỗ túi xen kẽ nhau trên vòng tròn bước bên ngoài của trục. Mômen xoắn được truyền qua các chốt thép với các vòng đàn hồi côn và các lỗ tương ứng của trục ống bọc ngoài.

Bất kỳ loại dịch chuyển trục nào, e. g. được tạo ra bởi sự căn chỉnh không chính xác của các bộ phận truyền động hoặc được dẫn động, được bù đắp một cách đáng tin cậy và các rung động cũng như các cú sốc mô-men xoắn được bù đắp một cách xuất sắc. Khớp nối chốt & ống lót không cần bảo trì và được sử dụng trong kỹ thuật cơ khí nói chung cũng như trong ngành công nghiệp máy bơm, công nghệ băng tải, v.v. Mô-men xoắn lên tới 1.220.000 Nm có sẵn ở 21 kích cỡ để thích ứng tối ưu cho ứng dụng tương ứng. Kết quả là các giải pháp tùy chỉnh luôn sẵn có cùng với dòng sản phẩm tiêu chuẩn.
