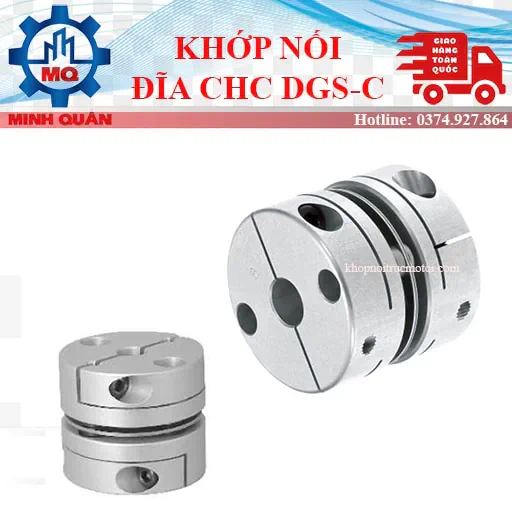

Khớp Nối Đĩa Đơn DGS-C (Single Disc Clamp Type)
Khớp nối đĩa DGS-C là giải pháp truyền động tối ưu cho các hệ thống yêu cầu độ cứng vững cực cao và độ rơ bằng không (Zero Backlash). Với thiết kế một tầng đĩa bằng thép không gỉ kẹp giữa hai thân hợp kim nhôm, DGS-C mang lại sự nhỏ gọn và khả năng truyền mô-men xoắn chính xác tuyệt đối.
Thông Số kích thước cơ bản khớp nối đĩa đơn DGS-C
| Model | Đường kính D (mm) | Chiều dài L (mm) | Lỗ trục d1, d2 (mm) | Mô-men Max (N.m) | Tốc độ Max (rpm) |
|---|---|---|---|---|---|
| DGS-26C | 26 | 26 | 5 – 10 | 3.0 | 10,000 |
| DGS-34C | 34 | 32 | 5 – 14 | 8.0 | 10,000 |
| DGS-39C | 39 | 35 | 8 – 16 | 12.0 | 10,000 |
| DGS-44C | 44 | 35 | 8 – 19 | 20.0 | 10,000 |
| DGS-56C | 56 | 45 | 10 – 25 | 50.0 | 10,000 |
| DGS-68C | 68 | 53 | 12 – 30 | 120.0 | 10,000 |

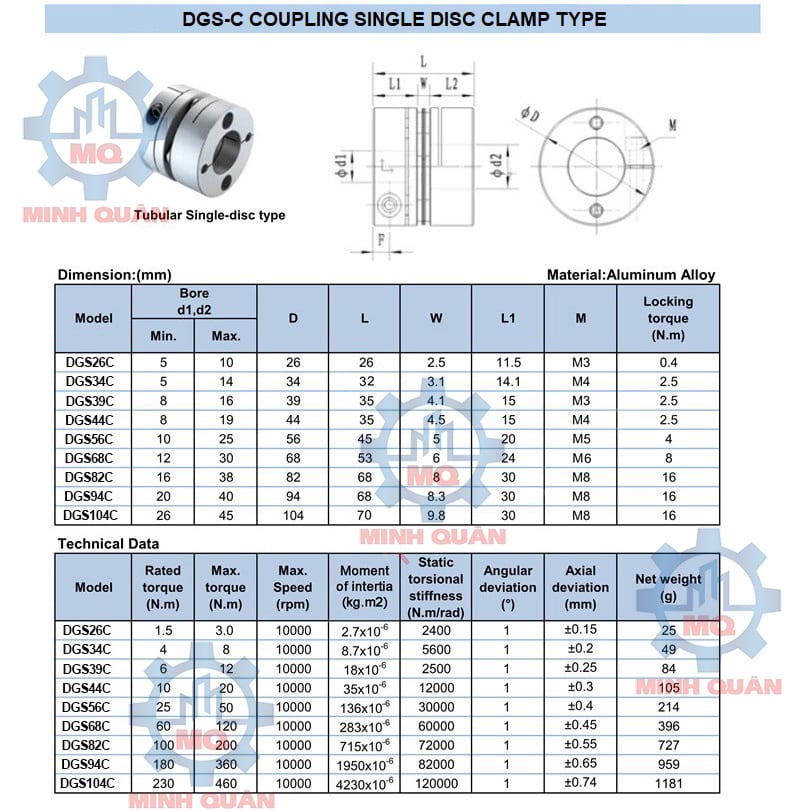

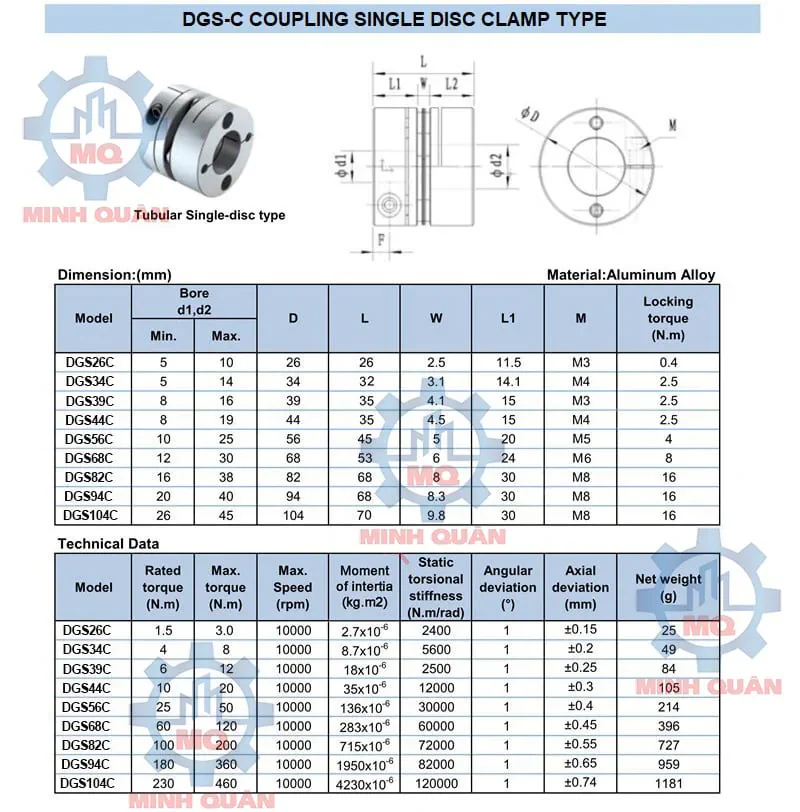

Bảng thông số kỹ thuật khớp nối đĩa DGS-C chi tiết
Tại sao nên chọn Khớp nối đĩa đơn DGS-C?
- Độ cứng xoắn tĩnh cực cao: Thiết kế đĩa đơn giúp truyền lực trực tiếp, giảm thiểu sự đàn hồi không cần thiết trong các ứng dụng phản hồi nhanh.
- Thiết kế siêu gọn: Chiều dài (L) ngắn hơn đáng kể so với dòng đĩa đôi, tiết kiệm không gian lắp đặt tối đa.
- Cân bằng động tốt: Phù hợp cho các ứng dụng tốc độ cao lên đến 10,000 RPM mà không gây rung lắc.
- Chịu nhiệt và chống ăn mòn: Thân nhôm và đĩa thép không gỉ giúp khớp nối bền bỉ trong nhiều môi trường làm việc khắc nghiệt.
Ứng dụng tiêu biểu
DGS-C là sự lựa chọn hàng đầu cho:
- Hệ thống đo lường, Encoder yêu cầu độ chính xác vị trí cao.
- Trục Vitme bi của máy CNC nhỏ.
- Thiết bị định vị trong sản xuất linh kiện điện tử.
💡 Bạn cần sự linh hoạt hơn?
Mặc dù dòng đĩa đơn DGS-C cực kỳ cứng cáp, nhưng nếu hệ thống của bạn có độ lệch tâm (Parallel Misalignment) lớn, chúng tôi khuyên bạn nên sử dụng dòng Khớp nối đĩa đôi DGL-C.
Dòng đĩa đôi sẽ giúp bù đắp sai lệch tốt hơn, bảo vệ vòng bi động cơ hiệu quả hơn.
* Lưu ý: Luôn kiểm tra lực siết vít (Locking Torque) theo bảng thông số để đảm bảo an toàn vận hành.
| Ứng dụng | |
|---|---|
| Xuất xứ | TAIWAN |
