Khớp nối đĩa đàn hồi Ringfeder TND HDH

Hub tiêu chuẩn, khớp nối đôi, không có miếng đệm, kết nối trục-Hub bằng rãnh then theo DIN 6885-1

11 kích cỡ
Tối đa. Đường kính lỗ khoan d: 32-215 mm (1.259-8.465 inch)
Tối đa. Đường kính ngoài D1: 70,5-510 mm (2,776-20,078 inch)
Khoảng cách trung tâm E: 60-350 mm (2.362-13.779 inch)
Chiều dài tổng thể L: 139-830 mm (5,472-32,677 inch)
Thúi. Tốc độ nmax: 1.700-12.200 1/phút
Mô-men xoắn TKN: 170-130.000 Nm (125,36-95,833,07 ft·lb)

Đặc tính sản phẩm
Lợi ích của bạn
Loại RINGFEDER® TND HDH là khớp nối đĩa thép cứng xoắn, không có phản ứng ngược bao gồm hai trục tiêu chuẩn H cũng như miếng đệm D có chiều dài được tiêu chuẩn hóa hoặc tùy chỉnh riêng. Sử dụng vít có độ bền cao, mỗi gói đĩa được kết nối với miếng đệm và một trục, nhờ đó đạt được chức năng của hệ thống cardanic kép.

Tùy thuộc vào kích thước khớp nối, có sẵn hai gói đĩa khác nhau:

Loại HD (Độ lệch cao) để tăng khả năng bù khi xảy ra sai lệch trục.
Loại HT (Mô-men xoắn cao) có mật độ công suất lớn hơn cho yêu cầu cao hơn về mô-men truyền truyền.
Thiết kế khớp nối kép với hai gói đĩa bù cho độ lệch hướng tâm (có thể điều chỉnh thông qua chiều dài miếng đệm), độ lệch trục góc và trục.

Khớp nối đĩa thép loại RINGFEDER® TND HDH đặc biệt thuyết phục nhờ các tính năng sau:

Hoàn toàn phản ứng dữ dội và không cần bảo trì
Bù hiệu quả cao cho độ lệch trục góc, trục và hướng tâm
Cứng xoắn với độ cứng xoắn cao
Lực phục hồi thấp trong trường hợp trục lệch do thiết kế gói đĩa tối ưu
Kết nối các khoảng cách trục lớn bằng các miếng đệm có độ dài đặc biệt theo tiêu chuẩn khác nhau và có thể tùy chỉnh tự do
Đường kính lỗ khoan d1/2 lên tới 215 mm (8,465 inch)
Mômen truyền TKN lên tới 130.000 Nm (95.833,07 ft·lb) / Tkmax lên tới 220.000 Nm (162.263,67 ft·lb)
Tốc độ quay tùy thuộc vào chiều dài miếng đệm nmax lên tới 12.200 1/phút
Hiện thực hóa hiệu quả các giải pháp dành riêng cho khách hàng trong thời gian giao hàng ngắn nhờ thiết kế mô-đun

Tuân thủ ATEX
Để đảm bảo an toàn tối đa ở các khu vực có nguy cơ nổ, Khớp nối đĩa thép RINGFEDER® tất nhiên có thể được cung cấp tuân thủ ATEX theo Chỉ thị Sản phẩm 2014/34/EU và DIN EN ISO 80079-36:2016 nếu được yêu cầu.

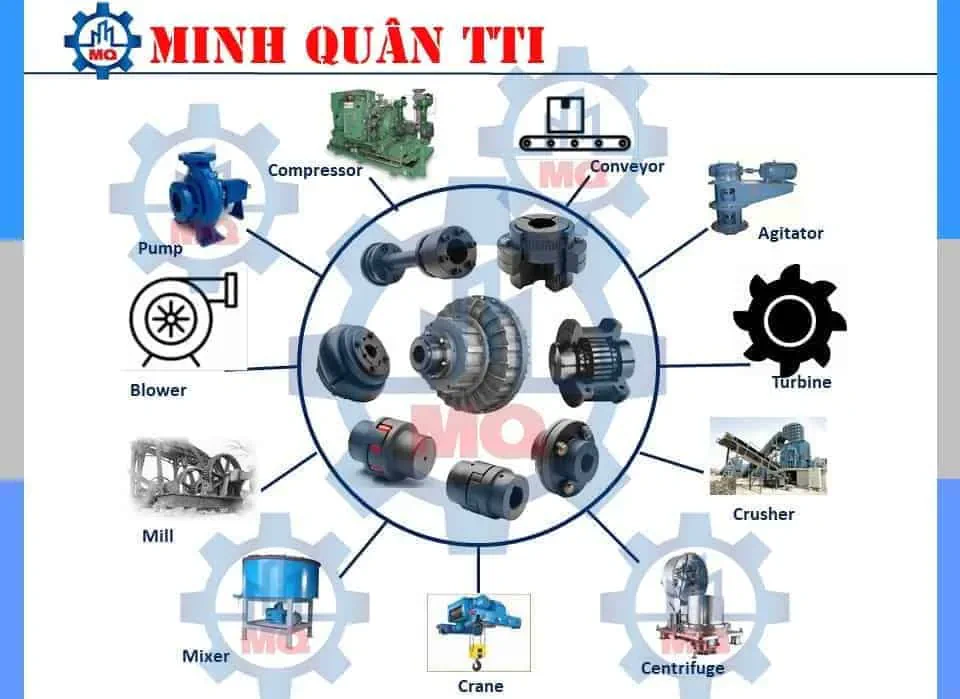

Lĩnh vực sử dụng chính
Máy bơm
người hâm mộ
Máy nén
Bộ truyền động máy phát điện và tua-bin
Máy thổi hướng trục và hướng tâm
Máy giấy và máy in
Máy trộn và máy khuấy
Máy đùn
Bánh răng nâng và di chuyển ngang
Ổ đĩa hàng hải
Ổ trục vít nước

Thông tin kĩ thuật
Không cần thêm thông số kỹ thuật, chúng tôi cung cấp theo tiêu chuẩn: Dung sai lỗ khoan H7; Chìa khóa acc. theo DIN 6885-1; Dung sai chiều rộng rãnh then P9; Đặt vít trên mỗi trục.
Từ tốc độ ngoại vi 30 m/s, nên cân bằng riêng các bộ phận khớp nối riêng lẻ.
Nếu không có hướng dẫn thêm về cách cân bằng, các bộ phận khớp nối sẽ được cân bằng riêng theo DIN 21940-11 ở chất lượng G 6,3 ở tốc độ 1.500 1/phút. Các trục được cân bằng nửa khóa (trước khi tạo rãnh), miếng đệm không có gói đĩa bắt vít.
Bắt vít các gói đĩa thông qua vít ổ cắm lục giác (kích thước khớp nối 47-141), vít đầu lục giác (kích thước khớp nối 169-254) hoặc vít đầu lục giác có đai ốc đặc biệt (kích thước khớp nối 262-316).
Ngoài ra, vui lòng tuân thủ các tiêu chí lựa chọn và vận hành chi tiết trong tài liệu Sản phẩm Khớp nối đĩa thép giấy RINGFEDER® TND và Khớp nối đĩa thép giấy công nghệ RINGFEDER® TND HDH.

Gói đĩa chất lượng cao
Yếu tố chính về đặc tính và chức năng của khớp nối đĩa thép mạnh mẽ thuộc dòng RINGFEDER® TND là các gói đĩa được phát triển trên cơ sở phân tích FEM chuyên sâu. Chúng bao gồm nhiều đĩa đơn tròn, xoắn linh hoạt được làm bằng thép lò xo không gỉ được kết nối bằng các ống bọc có độ chính xác cao để tạo thành một bộ phận nhỏ gọn. Các vít có độ bền cao lần lượt kết nối các gói đĩa, nếu cần thiết thông qua các miếng đệm được gắn, với các trục khớp nối, sao cho mô-men xoắn cần thiết được truyền đi một cách đáng tin cậy, chính xác và an toàn bởi các đĩa thép được chịu lực căng và nén. Đồng thời, điều này đảm bảo khả năng bù mong muốn đối với độ lệch góc, trục và tùy thuộc vào loại khớp nối, cả độ lệch trục hướng tâm ở lực phục hồi tối thiểu.

Thông số kỹ thuật khớp nối Ringfeder TND HDH
