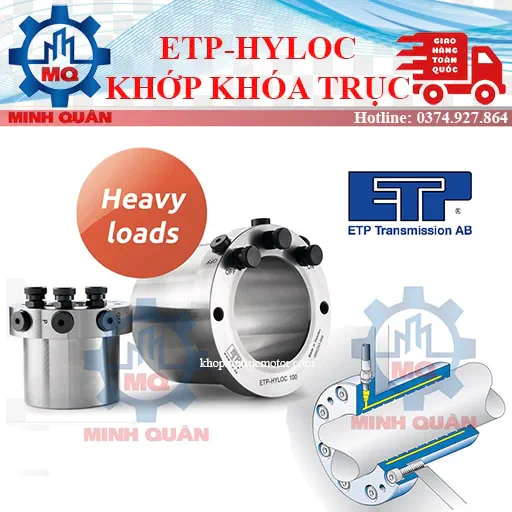

Khớp khóa trục ETP-HYLOC cho tải nặng

ETP-HYLOC
Dành cho tải nặng và lắp nhanh!
ETP-HYLOC là kết nối trục trung tâm cơ khí thủy lực, do thiết kế chắc chắn nên rất phù hợp để làm việc trong môi trường khó khăn
và các hoạt động nặng như nhà máy cán thép, công nghiệp chế biến, v.v. Một trong nhiều ứng dụng thú vị là buộc chặt cấp liệu hoặc tạo hình các cuộn vào trục.

ETP-HYLOC được lắp đặt nhanh chóng, có độ đồng tâm tốt và có thể chịu được mô-men xoắn và tải hướng tâm cao. Việc lắp đặt và tháo dỡ được thực hiện dễ dàng bằng bơm thủy lực.

Sự thi công
ETP-HYLOC là khớp nối cơ-thủy lực, bao gồm một ống bọc thép hai thành bao quanh một pít-tông hình nón có thể di chuyển được. Việc lắp đặt và tháo dỡ được thực hiện bằng bơm thủy lực.
Trong mặt bích có ba kết nối ren (“BẬT”, “P” và “TẮT”) theo hướng xuyên tâm và giống nhau theo hướng trục.
Điều này cho phép chọn kết nối hướng tâm hoặc hướng trục của ống bơm, tùy thuộc vào tình huống lắp sẵn.

Hoạt động
Khi piston di chuyển, dưới tác dụng của áp suất thủy lực từ máy bơm, ống bọc hai thành sẽ giãn nở đồng đều theo trục và trục để tạo thành một khớp cứng.
Khi tháo, piston di chuyển theo hướng ngược lại và khớp sẽ lỏng ra. Một lượng nhỏ dầu sẽ được đưa qua các rãnh xoắn ốc trong piston
giữa các bề mặt (áp suất tác dụng thông qua kết nối “P”), bằng cách này giúp piston di chuyển dễ dàng hơn.
Áp suất làm việc bình thường là 1 000 bar.

Mã hàng ETP-Hyloc

ETP-Hyloc 50, ETP-Hyloc 60, ETP-Hyloc 70, ETP-Hyloc 80, ETP-Hyloc 90, ETP-Hyloc 100, ETP-Hyloc 110, ETP-Hyloc 120, ETP-Hyloc 130, ETP-Hyloc 140, ETP-Hyloc 150, ETP-Hyloc 160, ETP-Hyloc 180, ETP-Hyloc 200, ETP-Hyloc 220

Thông số kỹ thuật ETP-Hyloc
