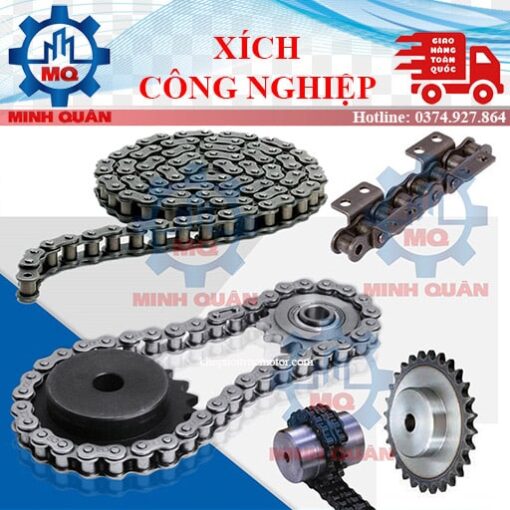

Xích công nghiệp là một phụ kiện truyền tải lực rất phổ biến trong ngành công nghiệp, có thể thấy ở nhiều loại máy móc như băng tải, băng truyền, các máy sản xuất thực phẩm,…Bạn đang đi tìm mua Xích công nghiệp tiêu chuẩn ANSI? Bạn đang cần tìm một đơn vị chuyên cấp Xích công nghiệp uy tín chất lượng? Bạn hãy đến ngay với MINH QUÂN TTI, ở đây chúng tôi đứng đầu trong ngành xích công nghiệp, với đội ngũ am hiểu sản phẩm sẽ giúp bạn tìm được sản phẩm phù hợp cho ứng dụng của mình nhất nhé.
Tiêu chuẩn ANSI là bộ tiêu chuẩn Hoa Kỳ do tổ chức ANSI (American National Standards Intitute : Viện tiêu chuẩn quốc gia Hoa Kỳ) đưa ra. Với hàng nghìn các quy tắc và hướng dẫn có tác động trực tiếp đến hoạt động kinh doanh của hầu hết mọi lĩnh vực. Từ các thiết bị âm thanh đến các công cụ, thiết bị xây dựng, từ các sản phẩm bơ sữa, chăn nuôi cho đến ngành công nghiệp năng lượng. Trong đó nhông xích cũng áp dụng tiêu chuẩn này… ANSI như là sự đảm bảo giúp đánh giá năng lực cạnh tranh và xác định sực phù hợp với các tiêu chuẩn chất lượng.
• Bước xích P: 6.350mm
• Đường kính con lăn D: 3.3mm
• Độ rộng con lắn W: 3.2
• Đường kính chốt ốc: 2.3mm
Ngoài ra trên thông số xích công nghiệp 25 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1,L2,L3: 4.8mm, 4.1mm, 3.9mm
• Đường kính ngang: 6.4mm
Xích công nghiệp 25 tương ứng với sức kéo 480Lb/kg, xích đôi tương ứng với 960Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 35 – Bước xích 9.525
Tiêu chuẩn ANSI là bộ tiêu chuẩn Hoa Kỳ do tổ chức ANSI (American National Standards Intitute : Viện tiêu chuẩn quốc gia Hoa Kỳ) đưa ra. Với hàng nghìn các quy tắc và hướng dẫn có tác động trực tiếp đến hoạt động kinh doanh của hầu hết mọi lĩnh vực. Từ các thiết bị âm thanh đến các công cụ, thiết bị xây dựng, từ các sản phẩm bơ sữa, chăn nuôi cho đến ngành công nghiệp năng lượng. Trong đó nhông xích cũng áp dụng tiêu chuẩn này… ANSI như là sự đảm bảo giúp đánh giá năng lực cạnh tranh và xác định sực phù hợp với các tiêu chuẩn chất lượng.
• Bước xích P: 9.525mm
• Đường kính con lăn D: 5.08mm
• Độ rộng con lăn W: 4.8 mm
• Đường kính chốt ốc: 3.58mm
Ngoài ra trên thông số xích công nghiệp 25 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1,L2,L3: 6.7mm, 6.4mm,6.1mm
• Đường kính ngang: 10.1mm
Xích công nghiệp 35 tương ứng với sức kéo1180Lb/kg, xích đôi tương ứng với 2360Lb/kg, xích ba tương ứng với 3540Lb/kg, xích bốn tương ứng với 4720Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 40 – Bước xích 12.700
• Bước xích P: 12.700mm
• Đường kính con lăn D: 7.94 mm
• Độ rộng con lăn W: 7.95 mm
• Đường kính chốt ốc d : 2.30 mm
Ngoài ra trên thông số xích công nghiệp 40 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1,L2,L3: 10.2mm, 8.1mm, 9.7mm
• Đường kính ngang: 14.4mm
Xích công nghiệp 40 tương ứng với sức kéo 1950Lb/kg, xích đôi tương ứng với 3900Lb/kg, xích ba tương ứng với 5.850Lb/kg,xích bốn tương ứng với 7800Lb/kg, xích năm tương ứng với 9750Lb/kg, xích sáu tương ứng với 11.700Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 41 – Bước xích 12.700
Tiêu chuẩn ANSI là bộ tiêu chuẩn Hoa Kỳ do tổ chức ANSI (American National Standards Intitute : Viện tiêu chuẩn quốc gia Hoa Kỳ) đưa ra. Với hàng nghìn các quy tắc và hướng dẫn có tác động trực tiếp đến hoạt động kinh doanh của hầu hết mọi lĩnh vực. Từ các thiết bị âm thanh đến các công cụ, thiết bị xây dựng, từ các sản phẩm bơ sữa, chăn nuôi cho đến ngành công nghiệp năng lượng. Trong đó nhông xích cũng áp dụng tiêu chuẩn này… ANSI như là sự đảm bảo giúp đánh giá năng lực cạnh tranh và xác định sực phù hợp với các tiêu chuẩn chất lượng.
• Bước xích P: 12.700mm
• Đường kính con lăn D: 7.77 mm
• Độ rộng con lắn W: 6.4 mm
• Đường kính chốt ốc: 3.58 mm
Ngoài ra trên thông số xích công nghiệp 41 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1,L2: 8.0mm, 6.8mm
Xích công nghiệp 41 tương ứng với sức kéo 1090Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 50 – Bước xích 15.875
Tiêu chuẩn ANSI là bộ tiêu chuẩn Hoa Kỳ do tổ chức ANSI (American National Standards Intitute : Viện tiêu chuẩn quốc gia Hoa Kỳ) đưa ra. Với hàng nghìn các quy tắc và hướng dẫn có tác động trực tiếp đến hoạt động kinh doanh của hầu hết mọi lĩnh vực. Từ các thiết bị âm thanh đến các công cụ, thiết bị xây dựng, từ các sản phẩm bơ sữa, chăn nuôi cho đến ngành công nghiệp năng lượng. Trong đó nhông xích cũng áp dụng tiêu chuẩn này… ANSI như là sự đảm bảo giúp đánh giá năng lực cạnh tranh và xác định sực phù hợp với các tiêu chuẩn chất lượng.
• Bước xích P: 15.8750 mm
• Đường kính con lăn D: 10.16 mm
• Độ rộng con lăn W: 9.55 mm
• Đường kính chốt ốc: 5.08mm
Ngoài ra trên thông số xích công nghiệp 50 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1, L2: 12.1mm, 10.4mm
Xích công nghiệp 50 tương ứng với sức kéo 3250Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 60 – Bước xích 19.050
Tiêu chuẩn ANSI là bộ tiêu chuẩn Hoa Kỳ do tổ chức ANSI (American National Standards Intitute : Viện tiêu chuẩn quốc gia Hoa Kỳ) đưa ra. Với hàng nghìn các quy tắc và hướng dẫn có tác động trực tiếp đến hoạt động kinh doanh của hầu hết mọi lĩnh vực. Từ các thiết bị âm thanh đến các công cụ, thiết bị xây dựng, từ các sản phẩm bơ sữa, chăn nuôi cho đến ngành công nghiệp năng lượng. Trong đó nhông xích cũng áp dụng tiêu chuẩn này… ANSI như là sự đảm bảo giúp đánh giá năng lực cạnh tranh và xác định sực phù hợp với các tiêu chuẩn chất lượng.
• Bước xích P: 19.050mm
• Đường kính con lăn D: 11.91 mm
• Độ rộng con lắn W: 12.7 mm
• Đường kính chốt ốc d : 5.95 mm
Ngoài ra trên thông số xích công nghiệp 60 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1,L2: 15.2mm, 12.7mm
Xích công nghiệp 60 tương ứng với sức kéo 4500Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 80 – Bước xích 25.400
Tiêu chuẩn ANSI là bộ tiêu chuẩn Hoa Kỳ do tổ chức ANSI (American National Standards Intitute : Viện tiêu chuẩn quốc gia Hoa Kỳ) đưa ra. Với hàng nghìn các quy tắc và hướng dẫn có tác động trực tiếp đến hoạt động kinh doanh của hầu hết mọi lĩnh vực. Từ các thiết bị âm thanh đến các công cụ, thiết bị xây dựng, từ các sản phẩm bơ sữa, chăn nuôi cho đến ngành công nghiệp năng lượng. Trong đó nhông xích cũng áp dụng tiêu chuẩn này… ANSI như là sự đảm bảo giúp đánh giá năng lực cạnh tranh và xác định sực phù hợp với các tiêu chuẩn chất lượng.
• Bước xích P: 25.400 mm
• Đường kính con lăn D: 15.88 mm
• Độ rộng con lắn W: 15.9 mm
• Đường kính chốt ốc d : 7.94 mm
Ngoài ra trên thông số xích công nghiệp 60 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1, L2: 19.7mm, 18.0mm
Xích công nghiệp 80 tương ứng với sức kéo 8000Lb/kg
• Bước xích P: 31.750 mm
• Đường kính con lăn D: 19.05 mm
• Độ rộng con lắn W: 19.15 mm
• Đường kính chốt ốc: 9.53 mm
Ngoài ra trên thông số xích công nghiệp 100 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1,L2: 23.5mm, 21.5mm
Xích công nghiệp 100 tương ứng với sức kéo 12000Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 120 – Bước xích 38.100
Tiêu chuẩn ANSI là bộ tiêu chuẩn Hoa Kỳ do tổ chức ANSI (American National Standards Intitute : Viện tiêu chuẩn quốc gia Hoa Kỳ) đưa ra. Với hàng nghìn các quy tắc và hướng dẫn có tác động trực tiếp đến hoạt động kinh doanh của hầu hết mọi lĩnh vực. Từ các thiết bị âm thanh đến các công cụ, thiết bị xây dựng, từ các sản phẩm bơ sữa, chăn nuôi cho đến ngành công nghiệp năng lượng. Trong đó nhông xích cũng áp dụng tiêu chuẩn này… ANSI như là sự đảm bảo giúp đánh giá năng lực cạnh tranh và xác định sực phù hợp với các tiêu chuẩn chất lượng.
• Bước xích P: 38.100 mm
• Đường kính con lăn D: 22.23 mm
• Độ rộng con lắn W: 25.55 mm
• Đường kính chốt ốc: 11.11 mm
Ngoài ra trên thông số xích công nghiệp 120 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1,L2: 28.4mm, 27.2 mm
Xích công nghiệp 120 tương ứng với sức kéo 16.800Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 140 – Bước xích 44.45
• Bước xích P: 44.45 mm
• Đường kính con lăn D: 25.40 mm
• Độ rộng con lăn W: 25.40 mm
• Đường kính chốt ốc: 12.70 mm
Ngoài ra trên thông số xích công nghiệp 140 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1,L2: 31.8 mm, 29.2 mm
Xích công nghiệp 140 tương ứng với sức kéo 22.100Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 160 – Bước xích 50.8
• Bước xích P: 50.800mm
• Đường kính con lăn D: mm
• Độ rộng con lắn W: mm
• Đường kính chốt ốc: mm
Ngoài ra trên thông số xích công nghiệp 160 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1,L2: mm, mm
Xích công nghiệp 160 tương ứng với sức kéo Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 180 – Bước xích 57.150
• Bước xích P: 57.150 mm
• Đường kính con lăn D: 35.71 mm
• Độ rộng con lắn W: 35.7 mm
• Đường kính chốt ốc: 17.45 mm
Ngoài ra trên thông số xích công nghiệp 180 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1,L2: 42.5 mm, 39.2 mm
Xích công nghiệp 180 tương ứng với sức kéo 33.400Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 200 – Bước xích 63.500
• Bước xích P: 63.500mm
• Đường kính con lăn D: 39.68 mm
• Độ rộng con lăn W: 38.1 mm
• Đường kính chốt ốc: 19.85 mm
Ngoài ra trên thông số xích công nghiệp 200 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1,L2: 45.3mm, 42.4mm
Xích công nghiệp 200 tương ứng với sức kéo 43.100Lb/kg
1. Những thông số cấu tạo nên xích công nghiệp 240 – Bước xích 76.200
• Bước xích P: 76.200 mm
• Đường kính con lăn D: 47.63 mm
• Độ rộng con lăn W: 48.0 mm
• Đường kính chốt ốc: 23.80 mm
Ngoài ra trên thông số xích công nghiệp 240 còn thể hiện thêm 1 số thông số như:
• Chốt xích L1, L2: 55.8 mm, 52.2 mm
Xích công nghiệp 240 tương ứng với sức kéo 68.000Lb/kg
HƯỚNG DẪN LỰA CHỌN VÀ CÁCH TÍNH NHÔNG XÍCH
Khi lựa chọn nhông sên, bạn cần lưu ý:
– Loại Nhông phù hợp với loại xích đơn hay xích đôi?
– Nhông xích thuộc loại nào loại A hay B hay loại C?
– Số răng của nhông xích cần là bao nhiêu?
Khi bộ nhông sên không có kí hiệu thì cần đo ít nhất 3 thông số cơ bản là: Bước xích P, Độ rộng con lăn W, Đường kính con lăn D.
Áp theo 3 thông số này với bảng thông số phía trên sẽ xác định được mã xích theo tiêu chuẩn ANSI. Nếu 3 thông số không khớp trong bảng có thể tham khảo xích công nghiệp tiêu chuẩn DIN ISO BS ở đây.
Ngoài ra, xích công nghiệp tiêu chuẩn ANSI có thêm tai gá được ứng dụng để bắt vít với thiết bị hỗ trợ. (xin tham khảo xích tai gá tay gá) Công ty Minh Quân chuyên cung cấp các loại nhông xích từ những thương hiệu nổi tiếng, đảm bảo chất lượng Tsubaki, Kana, OCM, Giga,… đến từ Trung Quốc, Nhật Bản, Hàn Quốc, Châu Âu,… và các khóa xích đa dạng, đầy đủ các size phục vụ quý khách hàng.
