Nhông Xích 25 Chuẩn ANSI

Nhông xích 25 chuẩn ANSI (American National Standard Institute) là loại nhông 1 dãy xích, nhông 2 dãy xích, nhông 3 dãy xích có bước xích 6.35 mm dùng cho Xích 25, Xích công nghiệp 25, Xích Tiêu Chuẩn ANSI, xích 1 dãy, xích 2 dãy, xích 3 dãy

Nhông tương thích xích (sên) 25
Bước xích: (P) 6.35 mm
Bề rộng con lăn: (W) 3.18 mm
Đường kính con lăn: (Dr) 3.3 mm
Bề dày răng: (T) 2.8

Thông số nhông xích 25 chuẩn ANSI

Nhông xích công nghiệp hay có tên gọi khác là nhông sên, thông dụng giống như khớp nối trục và pulley dây đai là bộ phận liên kết truyền động, truyền lực kéo từ động cơ điện, động cơ giảm rốc ra bánh sau bằng cơ cấu mắc xích và bánh răng.
Nhông xích 25 có chất liệu thép hoặc thép không gỉ inox 304, tùy theo kích thước mắc xích (bước xích) và số răng mà kích thước bánh nhông sẽ khác nhau.

Nhông xích là bộ phận làm việc trong môi trường tốc độ cao, chịu nhiều áp lực va đập lẫn bụi bẩn. Vì vậy, nhông xích sẽ dần xuống cấp và cần được bảo dưỡng và thay thế định kỳ.

Phân loại các nhông xích 25:

– Nhông loại 25A: là nhông xích có hình dạng tấm đĩa xích phẳng có răng.

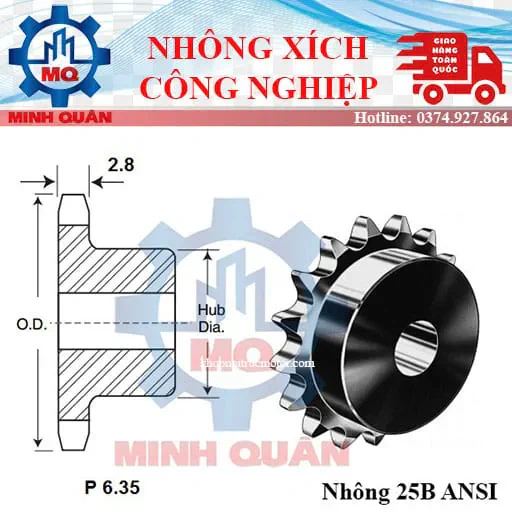

– Nhông loại 25B: là nhông liền khối gồm đĩa xích và cùi trục 1 bên.
– Nhông loại 25C: là nhông liền khối đĩa xích và cùi trục hai trục 2 bên.
theo các loại nhông trên, chúng ta thường gặp nhất là nhông đơn và nhông đôi tương đương với các loại xích đơn, xích đôi hay các loại xích đặc biệt có tai gá phù hợp với nhiều loại ứng dụng hoặc mục đích sử dụng khác nhau.

list nhông xích

HƯỚNG DẪN LỰA CHỌN VÀ CÁCH TÍNH NHÔNG XÍCH

Khi lựa chọn nhông sên, bạn cần lưu ý:
– Loại Nhông phù hợp với loại xích đơn hay xích đôi?
– Nhông xích thuộc loại nào loại A hay B hay loại C?
– Số răng của nhông xích cần là bao nhiêu?

Khi bộ nhông sên không có kí hiệu thì cần đo ít nhất 3 thông số cơ bản là: Bước xích P, Độ rộng con lăn W, Đường kính con lăn D.
Áp theo 3 thông số này với bảng thông số phía trên sẽ xác định được mã xích theo tiêu chuẩn ANSI. Nếu 3 thông số không khớp trong bảng có thể tham khảo xích công nghiệp tiêu chuẩn DIN ISO BS ở đây.

Ngoài ra, xích công nghiệp tiêu chuẩn ANSI có thêm tai gá được ứng dụng để bắt vít với thiết bị hỗ trợ. (xin tham khảo xích tai gá tay gá) Công ty Minh Quân chuyên cung cấp các loại nhông xích từ những thương hiệu nổi tiếng, đảm bảo chất lượng Tsubaki, Kana, OCM, Giga,… đến từ Trung Quốc, Nhật Bản, Hàn Quốc, Châu Âu,… và các khóa xích đa dạng, đầy đủ các size phục vụ quý khách hàng.

Tại sao Cty Minh Quân luôn là lựa chọn hàng đầu của Khách Hàng?

♦ Sản phẩm chính hãng, chất lượng.
♦ Giá cả cạnh tranh, thanh toán đa dạng.
♦ Hàng luôn sẵn kho, sẵn sàng giao hàng nhanh chóng.
♦ Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.
♦ Giao hàng toàn quốc 24/7, giúp hạn chế thời gian ngừng máy.

Lý do tạo sự khác biệt giữa Cty Minh Quân và các NCC khác.

Đối tác của chúng tôi là ai mà có thể mang lại giá trị cho Khách Hàng?
