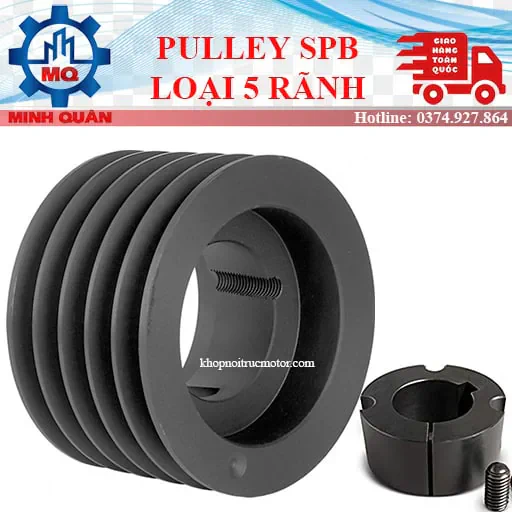

Puly đai thang SPB loại 5 rãnh V-belt pulleys

Puly SPB 5 rãnh được cân bằng động theo tiêu chuẩn ISO 1940, DIN 2211, đảm bảo độ tin cậy và giảm thiểu rung động tuyệt đối trong các hệ thống truyền động công suất cao. Vật liệu chế tạo chủ yếu là gang chất lượng cao (thường là GG20/EN-GJL-200), sản xuất qua quy trình đúc hiện đại và gia công chính xác bằng máy tiện CNC. Để tìm hiểu tổng quan về bộ phận truyền động này, bạn có thể tham khảo bài viết chi tiết: Puly là gì? Phân loại và Ứng dụng.

Tiêu chuẩn Kỹ thuật và Kích thước Puly SPB 5 Rãnh

Puly SPB thuộc nhóm Puly đai thang cải tiến, có tiết diện hẹp hơn và sâu hơn so với Puly B cùng kích thước ngoài. Đặc điểm 5 rãnh giúp phân bổ tải trọng đồng đều và tối đa hóa diện tích tiếp xúc, cho phép nó truyền tải công suất công nghiệp nặngtrong một thiết kế hiệu quả, vượt trội so với các loại puly 5 rãnh bản B.

Loại puly 5 rãnh này được thiết kế để hoạt động hiệu quả tối đa với các loại dây đai V-Belt sau:

• Dây đai SPB (Tiêu chuẩn Narrow Wedge)
• Dây đai 5V hoặc 5VX (Tiêu chuẩn RMA Tải nặng)

⚠️ Lưu ý về Khả năng lắp lẫn: Puly SPB 5 rãnh được tối ưu hóa cho dây SPB. Mặc dù có thểlắp dây B hoặc BX do kích thước rộng ngoài gần nhau, chúng tôi tuyệt đối không khuyến nghị điều này trong các ứng dụng tải nặng. Việc lắp lẫn sẽ làm giảm hiệu suất truyền động và rút ngắn tuổi thọ dây đai do không tối ưu được lực nêm. Để đảm bảo hiệu suất tối đa, bắt buộc phải dùng dây SPB với Puly SPB.

Việc lựa chọn dây đai phải dựa trên tiêu chuẩn rãnh puly và đường kính để tối ưu hiệu suất truyền động. Để tìm hiểu chi tiết về các loại dây đai tương thích, hãy xem bài viết: Dây đai Curoa (V-Belt) là gì?

Kích thước Puly Bản B và Puly SPB 5 Rãnh: Phân biệt và Tăng cường tải trọng

Mặc dù kích thước puly bản B và kích thước puly SPB có thể gần nhau về đường kính ngoài (OD), nhưng thông số rãnh puly SPB được thiết kế khác biệt hoàn toàn (rãnh hẹp và sâu hơn) để tối ưu hóa hiệu ứng nêm chặt (wedging action) trên cả năm rãnh. Do đó, chúng không lắp lẫn 100% nếu bạn muốn đạt hiệu suất tối đa.

Sử dụng puly SPB với dây đai SPB sẽ đạt hiệu quả truyền động tốt nhất, phù hợp với các ứng dụng cần **puly tải nặng** và chịu tốc độ cao.

Ứng dụng của Puly Đai Thang SPB 5 Rãnh trong Công nghiệp

Là loại puly truyền động công suất cực lớn, Puly SPB 5 rãnh được sử dụng rộng rãi trong các hệ thống cơ khí yêu cầu khả năng chịu tải và độ bền cao nhất, thường là các máy móc có công suất động cơ (puly motor) lớn và hoạt động liên tục trong môi trường khắc nghiệt:

• Thiết bị Công nghiệp Nặng: Hệ thống bơm dầu, máy nén khí lớn, quạt công nghiệp quy mô lớn (như quạt Kruger).
• Máy móc Chế tạo: Máy cán, máy ép thủy lực, các thiết bị truyền lực chính cần đồng bộ hóa cao.
• Khai thác mỏ: Băng tải khai thác mỏ, máy nghiền vật liệu nặng.

Giá Puly SPB 5 Rãnh | Mã hàng Tra cứu (NBK và SKF)

Dưới đây là bảng tra cứu một số mã puly SPB loại 5 rãnh phổ biến từ các thương hiệu lớn như NBK và SKF. Mã hàng luôn đi kèm với kích thước lỗ trục phù hợp cho ống lót côn (taper bush) như 2012, 2517, 3020, 3535, 4036, 4445, v.v.

Tải Tài liệu và thông số Kỹ thuật Puly SPB 5 rãnh

Các mã puly 5 rãnh bản SPB được sắp xếp theo đường kính hiệu dụng (Pitch Diameter – PD):

Ý nghĩa Mã hàng Puly SPB (Ví dụ: SPB 165-5-2517)

Việc hiểu rõ ý nghĩa mã hàng là điều cần thiết khi lựa chọn puly đai thang để đảm bảo đúng kích thước lỗ trục puly motor:

• SPB: Loại Puly đai thang cải tiến (Narrow Wedge).
• 165: Đường kính hiệu dụng (PD) là 165mm.
• -5-: Puly có 5 rãnh V (đây là puly 5 rãnh bản SPB).
• 2517: Kích thước Taper Bush (ống lót côn) sử dụng.
