Trong các hệ thống điều khiển chuyển động, khớp nối Sungil SRB series là lựa chọn hàng đầu nhờ khả năng truyền động không độ rơ (Zero-backlash). Sản phẩm được chế tạo nguyên khối từ hợp kim nhôm cực bền AL-7075-T6, giúp tối ưu hóa hiệu suất cho Servo Motor và Encoder.
Đặc tính kỹ thuật nổi bật
- Vật liệu: Hợp kim nhôm AL-7075-T6 xử lý Anodizing bề mặt.
- Thiết kế Slit: Các rãnh cắt radial giúp hấp thụ sai lệch tâm, lệch góc và độ rơ trục hiệu quả.
- Độ bền vượt trội: Thiết kế rãnh bo tròn giúp phân tán ứng suất, tăng tuổi thọ vận hành.
- Ứng dụng: Phù hợp cho Robot, máy CNC, thiết bị đo lường chính xác, Encoder và Servo Motor.
Bảng thông số kỹ thuật Model SRB (Kiểu Vít Trí – Set-screw)
Kiểu cố định bằng vít trí giúp tiết kiệm diện tích tối đa, phù hợp cho các không gian lắp đặt hẹp.![]()
| Mã hàng | D (mm) | L (mm) | Lỗ trục chuẩn (d1, d2) | Momen định mức (N.m) | Momen tối đa (N.m) | Vận tốc tối đa (rpm) |
|---|---|---|---|---|---|---|
| SRB-12 | 12.7 | 14.3 | 3, 4, 5 | 0.3 | 0.6 | 12,000 |
| SRB-16 | 16 | 15.8 | 4, 5, 6 | 0.5 | 1.0 | 9,500 |
| SRB-19 | 19.1 | 17.5 | 5, 6, 6.35, 8 | 1.0 | 2.0 | 8,000 |
| SRB-22 | 22.2 | 20.6 | 6, 6.35, 8, 10 | 1.5 | 3.0 | 7,000 |
| SRB-25 | 25.4 | 22.2 | 6, 8, 10, 12 | 2.0 | 4.0 | 6,000 |
| SRB-32 | 31.8 | 28.6 | 8, 10, 12, 14 | 3.5 | 7.0 | 4,800 |
| SRB-39 | 39.1 | 34.9 | 10, 12, 14, 16 | 7.0 | 14.0 | 3,800 |
Bảng thông số kỹ thuật Model SRB-C (Kiểu Kẹp – Side-clamp)

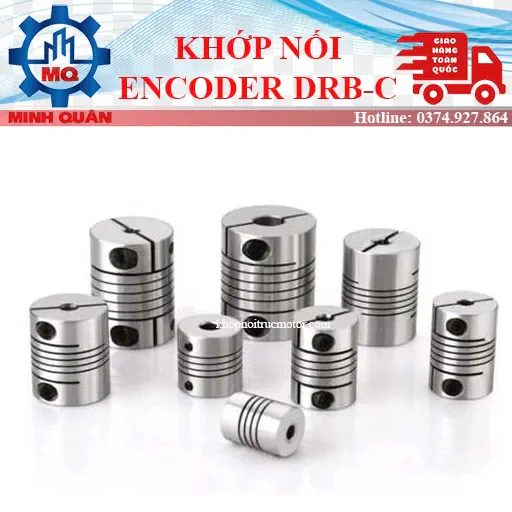

Kiểu kẹp hông giúp lực bám trục đều hơn, không làm trầy xước trục và chịu được rung động tốt hơn. ![]()
| Mã hàng | D (mm) | L (mm) | Lỗ trục chuẩn (d1, d2) | Momen định mức (N.m) | Momen tối đa (N.m) | Vận tốc tối đa (rpm) |
|---|---|---|---|---|---|---|
| SRB-12C | 12.7 | 19.1 | 3, 4, 5 | 0.3 | 0.6 | 12,000 |
| SRB-16C | 16 | 23 | 4, 5, 6 | 0.5 | 1.0 | 9,500 |
| SRB-19C | 19.1 | 22.2 | 5, 6, 6.35, 8 | 1.0 | 2.0 | 8,000 |
| SRB-22C | 22.2 | 26.7 | 6, 6.35, 8, 10 | 1.5 | 3.0 | 7,000 |
| SRB-25C | 25.4 | 31.8 | 6, 8, 10, 12 | 2.0 | 4.0 | 6,000 |
| SRB-32C | 31.8 | 41.3 | 8, 10, 12, 14 | 3.5 | 7.0 | 4,800 |
| SRB-39C | 39.1 | 50.8 | 10, 12, 14, 16 | 7.0 | 14.0 | 3,800 |
Ứng dụng thực tế
Khớp nối SRB Series được ứng dụng rộng rãi trong nhiều ngành công nghiệp công nghệ cao:
- Cánh tay Robot công nghiệp.
- Máy CNC, máy cắt Laser, máy in 3D.
- Hệ thống băng tải mini và bộ phận nạp liệu tự động (Part feeder).
- Kết nối Encoder trong các thiết bị đo lường chính xác.
