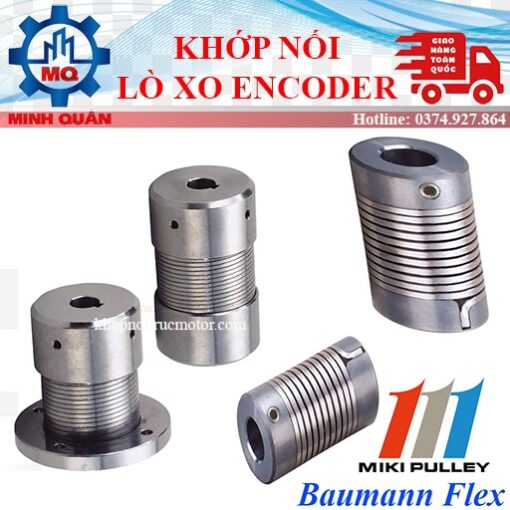

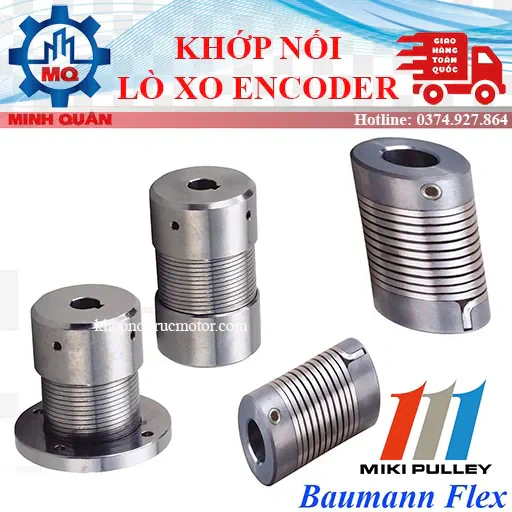

Khớp nối lò xo thép Baumann Flex

Nhỏ gọn, mô-men xoắn cao và linh hoạt tuyệt vời với cấu trúc cuộn dây 3 lớp

Khớp nối này sử dụng lò xo cuộn kim loại để kết nối các trục gắn với trục, đạt được độ linh hoạt tuyệt vời, kích thước nhỏ và mô-men xoắn cao

Mô hình ZG/LM

Chúng tôi có dòng sản phẩm ZG và LM với mô-men xoắn thông thường tương đối thấp và tính linh hoạt tuyệt vời. Đặc biệt, loại chiều dài tổng thể dài của mô hình LM (loại LM-1) cho phép góc lệch lên tới 14°. Mẫu ZG sử dụng hợp kim kẽm cho vật liệu trục và thép lò xo dây vuông cho lò xo cuộn, trong khi mẫu LM sử dụng hợp kim nhôm cho vật liệu trục và thép không gỉ dây tròn cho lò xo cuộn. Bạn có thể lựa chọn.

Thông số cơ bản

Mô-men xoắn tối đa cho phép 2.0N･m
Phạm vi gia công lỗ bổ sung 3mm～14mm
Nhiệt độ môi trường hoạt động -40oC～100oC

ZG

vật liệu trung tâm Hợp kim kẽm
vật liệu lò xo cuộn thép lò xo
Vật liệu vít bộ ổ cắm lục giác kết cấu thép hợp kim
Xử lý bề mặt vít lục giác Xử lý nhuộm đen
LM

vật liệu trung tâm hợp kim nhôm
vật liệu lò xo cuộn không gỉ
Vật liệu vít bộ ổ cắm lục giác kết cấu thép hợp kim
Xử lý bề mặt vít lục giác Xử lý nhuộm đen
