Khớp nối Encoder SFC Sungil Hàn Quốc

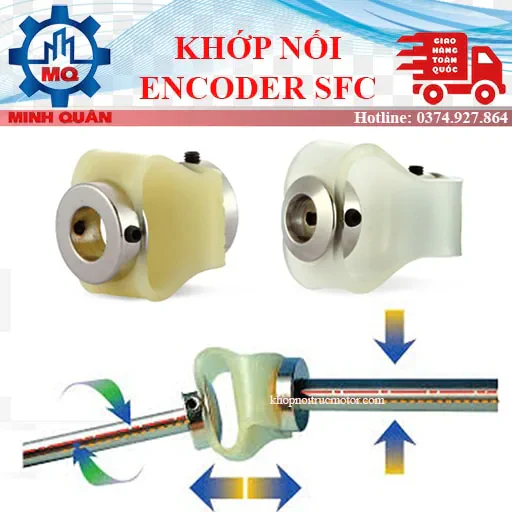

Khớp nối Encoder SFC (Sungil Flexible Coupling) là dòng khớp nối cao su đàn hồi cao cấp, được sản xuất bởi Sungil Coupling (Hàn Quốc). Sản phẩm này chuyên dùng để nối giữa đầu sau của động cơ (motor DC/AC, Stepping, Servo) với đầu vào của Encoder(Bộ mã hóa quay), giúp truyền động chính xác, ổn định tín hiệu và bảo vệ Encoder khỏi các rung chấn hoặc sai lệch đồng trục.

Thông Số và Mã Hàng Chi Tiết Khớp Nối Encoder SFC Sungil

Khớp nối SFC Sungil sản xuất tiêu chuẩn gồm 4 mã hàng:SFC-29, SFC-38, SFC-48 và SFC-54, có lỗ trục từ 04mm đến 16mm, rất phù hợp sử dụng cho Encoder.

• SFC-29: Series nhỏ gọn, lý tưởng cho các ứng dụng không gian hẹp. Dải lỗ trục hỗ trợ từ phi 4mm đến 10 mm.
• SFC-38: Series tiêu chuẩn, phổ biến. Hỗ trợ dải lỗ trục từ phi 6 mm đến 12 mm, thường dùng cho động cơ Servo/Stepper công suất trung bình.
• SFC-48: Series chịu tải lớn hơn. Hỗ trợ dải lỗ trục từ phi 8 mm đến 14 mm.
• SFC-54: Series lớn nhất, hỗ trợ lỗ trục lên tới 16 mm, chuyên dùng cho các truyền động đòi hỏi momen xoắn cao.

Khớp nối Encoder SFC phi 6 mm

Trục 6 mm là kích thước tiêu chuẩn cho các dòng Encoder quang học và động cơ bước (Stepping Motor) cỡ nhỏ. Khớp nối Encoder phi 6 mm trong Series SFC-29 và SFC-38 cung cấp độ chính xác truyền động cao, đảm bảo tín hiệu xung từ Encoder luôn ổn định.

Khớp nối Encoder trục 6 mm có lỗ trục 1 đầu lỗ trục 06mm, 1 đầu còn lại là 04mm, 05mm, 08mm, 10mm, 12mm hoặc cả 2 đầu lỗ trục là 06mm gồm các mã hàng:

• SFC-29: SFC-29-4-6, SFC-29-5-6, SFC-29-6-6, SFC-29-6-8, SFC-29-6-10
• SFC-38: SFC-38-6-6, SFC-38-6-8, SFC-38-6-10, SFC-38-6-12

Khớp nối Encoder SFC phi 8 mm

Kích thước trục phi 8 mm được sử dụng rộng rãi cho Encoder có trục tiêu chuẩn và động cơ Servo công suất trung bình. Khả năng chịu moment xoắn tốt của khớp nối SFC ở kích thước này giúp tăng cường độ bền trong môi trường vận hành công nghiệp liên tục.

Khớp nối encoder phi 8 mm có lỗ trục 1 đầu lỗ trục 08mm, 1 đầu còn lại là 10mm, 12mm và 14mm gồm các mã hàng:

• SFC-29: SFC-29-6-8, SFC-29-8-8, SFC-29-8-10
• SFC-38: SFC-38-6-8, SFC-38-8-8, SFC-38-8-10, SFC-38-8-12
• SFC-48: SFC-48-8-10, SFC-48-8-12, SFC-48-8-14

Khớp nối Encoder SFC phi 10 mm

Trục phi 10 mm là kích thước phổ thông cho các ứng dụng tải trung bình và Encoder. Khớp nối trục motor 10mm SFC-38 và SFC-48 cung cấp các mã hàng phi 10 mm giúp người dùng dễ dàng kết nối giữa các trục không đồng nhất.

Khớp nối phi 10 mm có lỗ trục 1 đầu lỗ trục 10mm, 1 đầu còn lại là 06mm, 08mm, 12mm, 14mm, 15mm, 16mm hoặc cả 2 đầu lỗ trục là 10mm gồm các mã hàng:

• SFC-29: SFC-29-6-10, SFC-29-8-10, SFC-29-10-10
• SFC-38: SFC-38-6-10, SFC-38-8-10, SFC-38-10-10, SFC-38-10-12
• SFC-48: SFC-48-8-10, SFC-48-10-10, SFC-48-10-12, SFC-48-10-14
• SFC-54: SFC-54-10-10, SFC-54-10-12, SFC-54-10-14, SFC-54-10-16

Khớp nối Encoder SFC phi 12 mm

Kích thước trục phi 12mm thường được tìm thấy trong các máy CNC và hệ thống Robot cần độ cứng vững cao. Khớp nối trục motor 12mm SFC-38 và SFC-48 vẫn duy trì khả năng hấp thụ rung động tuyệt vời.

Khớp nối encoder phi 12 mm có lỗ trục 1 đầu lỗ trục 12mm, 1 đầu còn lại là 10mm, 14mm, 16mm hoặc cả 2 đầu lỗ trục là 12mm gồm các mã hàng:

• SFC-38: SFC-38-6-12, SFC-38-8-12, SFC-38-10-12, SFC-38-12-12
• SFC-48: SFC-48-8-12, SFC-48-10-12, SFC-48-12-12, SFC-48-12-14
• SFC-54: SFC-54-10-12, SFC-54-12-12, SFC-54-12-14, SFC-54-12-16

Khớp nối Encoder SFC phi 14 mm

Trục phi 14 mm là kích thước lớn, phù hợp cho Encoder công nghiệp nặng hoặc các trục dẫn động chính. Dòng SFC-48 và SFC-54 được thiết kế để xử lý tải trọng này, đảm bảo sự truyền động mạnh mẽ và ổn định.

Khớp nối encoder phi 14 mm có lỗ trục 1 đầu lỗ trục 14mm, 1 đầu còn lại là 10mm, 12mm, 16mm hoặc cả 2 đầu lỗ trục là 14mm gồm các mã hàng:

• SFC-48: SFC-48-8-14, SFC-48-10-14, SFC-48-12-14, SFC-48-14-14
• SFC-54: SFC-54-10-14, SFC-54-12-14, SFC-54-14-14, SFC-54-14-16

Khớp nối Encoder SFC phi 15 mm và phi 16mm

Đây là các kích thước trục lớn nhất, thường chỉ xuất hiện trên dòng SFC-54. Khớp nối phi 15 mm và phi 16 mm chủ yếu được sử dụng trong các hệ thống truyền động công suất lớn, nơi yêu cầu khớp nối phải có độ bền cơ học cực cao.

Các mã hàng khớp nối encoder trục 15mm và 16 mm: SFC-54-10-15, SFC-54-10-16, SFC-54-12-15, SFC-54-12-16, SFC-54-14-15, SFC-54-14-16, SFC-54-15-16, SFC-54-16-16

Ưu Điểm Nổi Bật và Đặc Tính Kỹ Thuật Khớp Nối SFC

Khớp nối Loop SFC Sungil được thiết kế chuyên biệt cho các ứng dụng đo lường và truyền động yêu cầu độ chính xác cao, nơi mà việc sai lệch đồng trục có thể gây hư hỏng cảm biến.

• Vật liệu cao cấp: Thân khớp nối được làm từ hợp kim nhôm hoặc thép SCM440, kết hợp với các vòng đàn hồi (Spider/Polyurethane) chất lượng cao.
• Khả năng chịu tải và chống rung shock: Khớp nối SFC nổi tiếng với khả năng hấp thụ rung động và giảm shock tốt, giúp tín hiệu từ Encoder luôn chính xác và ổn định.
• Bù sai lệch trục: Cấu tạo đặc biệt cho phép bù sai lệch tâm (parallel), sai lệch góc (angular) và sai lệch dọc trục (axial) hiệu quả, kéo dài tuổi thọ của Encoder.
• Ứng dụng rộng rãi: Dùng trong các hệ thống truyền động chính xác, máy CNC, robot công nghiệp, máy đóng gói, thiết bị đo lường và các loại động cơ Servo/Stepper.

Hướng Dẫn Lựa Chọn Khớp Nối SFC Phù Hợp (FAQ)

Để chọn khớp nối chính xác, bạn cần xác định các thông số quan trọng nhất:

1. Kích thước trục 1 (d1): Đường kính trục động cơ/motor.
2. Kích thước trục 2 (d2): Đường kính trục đầu vào của Encoder.
3. Moment xoắn yêu cầu (Torque): Chọn khớp nối có Moment xoắn tối đa lớn hơn Moment xoắn vận hành của hệ thống.
4. Đường kính phủ bì (đường kính lớn nhất của khớp nối) và chiều dài: kiểm tra xem có bị giới hạn không gian lắp đặt hay không?

Mã hàng của Khớp nối SFC Sungil được quy ước theo công thức SFC- SIZE- d1xd2. Ví dụ: SFC-29-8×8 có nghĩa là Khớp nối Series 29 với lỗ trục d1 phi 8mm và d2 phi 8mm.

So Sánh Khớp Nối SFC Sungil và DRFC Duri

Nếu bạn đang tìm kiếm một lựa chọn thay thế tối ưu về giá cùng xuất xứ KOREA, Khớp nối Encoder DRFC của Duri Korea là một sự lựa chọn tuyệt vời. Cả hai đều là dòng khớp nối cao su đàn hồi với khả năng bù sai lệch và giảm chấn hiệu quả.

Điểm khác biệt chính: Mặc dù có kích thước tương đương, SFC và DRFC có sự khác biệt nhỏ về vật liệu vòng đàn hồi và moment xoắn truyền tải tối đa. Xem chi tiết so sánh và bảng giá Khớp nối Encoder DRFC tại đây.
