Khớp nối Encoder DRFC Duri có sẵn

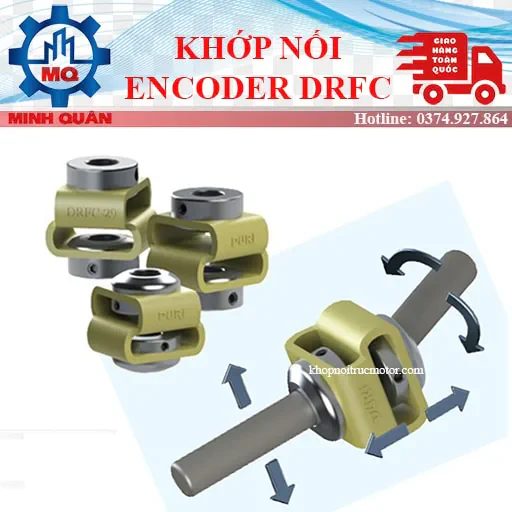

Khớp nối Encoder DRFC (Duri Flexible Encoder Coupling – khớp nối Loop) là dòng khớp nối cao su đàn hồi cao cấp, được sản xuất bởi Duri Coupling (Hàn Quốc). Sản phẩm này chuyên dùng để nối giữa đầu sau của động cơ (motor DC/AC, Stepping, Servo) với đầu vào của Encoder (Bộ mã hóa quay) trục 6-8; phi 8-10; phi 8-8; phi 10-10; phi 10-12; phi 12-12 giúp truyền động chính xác, ổn định tín hiệu và bảo vệ Encoder khỏi các rung chấn hoặc sai lệch đồng trục.

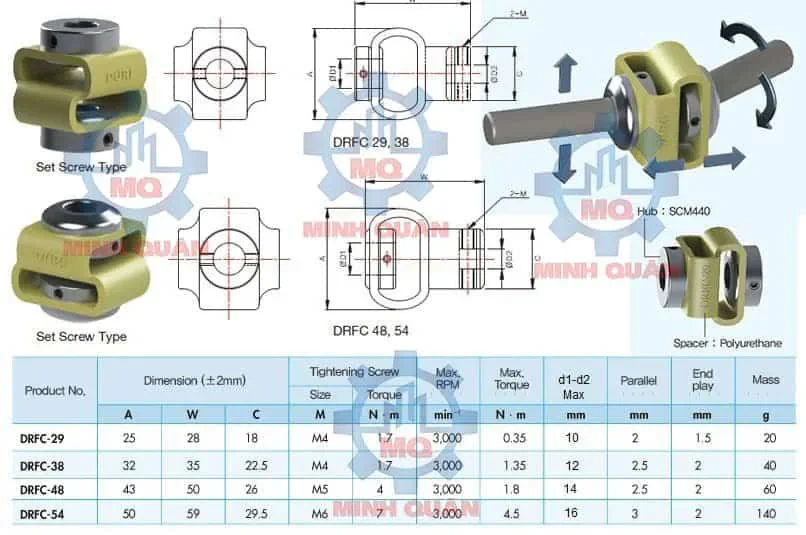

Thông Số và Mã Hàng Chi Tiết Khớp Nối Encoder DRFC DURI

Khớp nối DRFC Sungil sản xuất tiêu chuẩn gồm 4 mã hàng:DRFC-29, DRFC-38, DRFC-48 và DRFC-54, có lỗ trục từ 04mm đến 16mm, rất phù hợp sử dụng cho Encoder.

• DRFC-29: Series nhỏ gọn, lý tưởng cho các ứng dụng không gian hẹp. Dải lỗ trục hỗ trợ từ phi 4mm đến 10 mm.
• DRFC-38: Series tiêu chuẩn, phổ biến. Hỗ trợ dải lỗ trục từ phi 6 mm đến 12 mm, thường dùng cho động cơ Servo/Stepper công suất trung bình.
• DRFC-48: Series chịu tải lớn hơn. Hỗ trợ dải lỗ trục từ phi 8 mm đến 14 mm.
• DRFC-54: Series lớn nhất, hỗ trợ lỗ trục lên tới 16 mm, chuyên dùng cho các truyền động đòi hỏi momen xoắn cao.

khớp nối encoder phi 6 mm, khớp nối encoder phi 8 mm, khớp nối encoder phi 10 mm, khớp nối encoder phi 12 mm. Khớp nối encoder DRFC, Khớp nối encoder số 8, Khớp nối số 8 DRFC, khớp nối encoder, khớp nối Loop

Khớp nối Encoder DRFC phi 6 mm

Trục 6 mm là kích thước tiêu chuẩn cho các dòng Encoder quang học và động cơ bước (Stepping Motor) cỡ nhỏ. Khớp nối Encoder phi 6 mm trong Series DRFC-29 và DRFC-38 cung cấp độ chính xác truyền động cao, đảm bảo tín hiệu xung từ Encoder luôn ổn định.

Các mã hàng tiêu biểu (dùng cho các khớp nối Encoder phi 6 mm) có lỗ trục 1 đầu lỗ trục 06mm, 1 đầu còn lại là 04mm, 05mm, 08mm, 10mm, 12mm hoặc cả 2 đầu lỗ trục là 06mm gồm các mã hàng:

• DRFC-29: DRFC-29-4-6, DRFC-29-5-6, DRFC-29-6-6, DRFC-29-6-8, DRFC-29-6-10
• DRFC-38: DRFC-38-6-6, DRFC-38-6-8, DRFC-38-6-10, DRFC-38-6-12

Khớp nối Encoder DRFC phi 8 mm

Kích thước phi 8 mm được sử dụng rộng rãi cho Encoder có trục tiêu chuẩn và động cơ Servo công suất trung bình. Khả năng chịu moment xoắn tốt của khớp nối DRFC ở kích thước này giúp tăng cường độ bền trong môi trường vận hành công nghiệp liên tục.

Các mã hàng tiêu biểu (dùng cho các khớp nối phi 8 mm) có lỗ trục 1 đầu lỗ trục 08mm, 1 đầu còn lại là 10mm, 12mm và 14mm gồm các mã hàng:

• DRFC-29: DRFC-29-6-8, DRFC-29-8-8, DRFC-29-8-10
• DRFC-38: DRFC-38-6-8, DRFC-38-8-8, DRFC-38-8-10, DRFC-38-8-12
• DRFC-48: DRFC-48-8-10, DRFC-48-8-12, DRFC-48-8-14

Khớp nối Encoder DRFC phi 10 mm

Trục phi 10 mm là kích thước phổ thông cho các ứng dụng tải trung bình. Dòng DRFC-38 và DRFC-48 cung cấp các mã hàng phi 10 mm giúp người dùng dễ dàng kết nối giữa các trục không đồng nhất.

Các mã hàng tiêu biểu (dùng cho các khớp nối phi 10 mm) có lỗ trục 1 đầu lỗ trục 10mm, 1 đầu còn lại là 06mm, 08mm, 12mm, 14mm, 15mm, 16mm hoặc cả 2 đầu lỗ trục là 10mm gồm các mã hàng:

• DRFC-29: DRFC-29-6-10, DRFC-29-8-10, DRFC-29-10-10
• DRFC-38: DRFC-38-6-10, DRFC-38-8-10, DRFC-38-10-10, DRFC-38-10-12
• DRFC-48: DRFC-48-8-10, DRFC-48-10-10, DRFC-48-10-12, DRFC-48-10-14
• DRFC-54: DRFC-54-10-10, DRFC-54-10-12, DRFC-54-10-14, DRFC-54-10-16

Khớp nối Encoder DRFC phi 12 mm

Kích thước phi 12mm thường được tìm thấy trong các máy CNC và hệ thống Robot cần độ cứng vững cao. Với các Series DRFC-38 và DRFC-48, khớp nối phi 12 mm vẫn duy trì khả năng hấp thụ rung động tuyệt vời.

Các mã hàng tiêu biểu (dùng cho các khớp nối phi 12 mm) có lỗ trục 1 đầu lỗ trục 12mm, 1 đầu còn lại là 10mm, 14mm, 16mm hoặc cả 2 đầu lỗ trục là 12mm gồm các mã hàng:

• DRFC-38: DRFC-38-6-12, DRFC-38-8-12, DRFC-38-10-12, DRFC-38-12-12
• DRFC-48: DRFC-48-8-12, DRFC-48-10-12, DRFC-48-12-12, DRFC-48-12-14
• DRFC-54: DRFC-54-10-12, DRFC-54-12-12, DRFC-54-12-14, DRFC-54-12-16

Khớp nối Encoder DRFC phi 14 mm

Trục phi 14 mm là kích thước lớn, phù hợp cho Encoder công nghiệp nặng hoặc các trục dẫn động chính. Dòng DRFC-48 và DRFC-54 được thiết kế để xử lý tải trọng này, đảm bảo sự truyền động mạnh mẽ và ổn định.

Các mã hàng tiêu biểu (dùng cho các khớp nối phi 14 mm) có lỗ trục 1 đầu lỗ trục 14mm, 1 đầu còn lại là 10mm, 12mm, 16mm hoặc cả 2 đầu lỗ trục là 14mm gồm các mã hàng:

• DRFC-48: DRFC-48-8-14, DRFC-48-10-14, DRFC-48-12-14, DRFC-48-14-14
• DRFC-54: DRFC-54-10-14, DRFC-54-12-14, DRFC-54-14-14, DRFC-54-14-16

Khớp nối Encoder DRFC phi 15 mm và 16 mm

Đây là các kích thước trục lớn nhất, thường chỉ xuất hiện trên dòng DRFC-54. Khớp nối phi 15 mm và phi 16 mm chủ yếu được sử dụng trong các hệ thống truyền động công suất lớn, nơi yêu cầu khớp nối phải có độ bền cơ học cực cao.

Các mã hàng tiêu biểu (dùng cho các khớp nối phi 15mm và phi 16 mm): DRFC-54-10-15, DRFC-54-10-16, DRFC-54-12-15, DRFC-54-12-16, DRFC-54-14-15, DRFC-54-14-16, DRFC-54-15-16, DRFC-54-16-16

Ưu Điểm Nổi Bật và Đặc Tính Kỹ Thuật Khớp Nối DRFC

Khớp nối DRFC Sungil được thiết kế chuyên biệt cho các ứng dụng đo lường và truyền động yêu cầu độ chính xác cao, nơi mà việc sai lệch đồng trục có thể gây hư hỏng cảm biến.

Vật liệu cao cấp: Thân khớp nối được làm từ hợp kim nhôm hoặc thép SCM440, kết hợp với các vòng đàn hồi (Spider/Polyurethane) chất lượng cao.
Khả năng chịu tải và chống rung shock: Khớp nối DRFC nổi tiếng với khả năng hấp thụ rung động và giảm shock tốt, giúp tín hiệu từ Encoder luôn chính xác và ổn định.
Bù sai lệch trục: Cấu tạo đặc biệt cho phép bù sai lệch tâm (parallel), sai lệch góc (angular) và sai lệch dọc trục (axial) hiệu quả, kéo dài tuổi thọ của Encoder.
Ứng dụng rộng rãi: Dùng trong các hệ thống truyền động chính xác, máy CNC, robot công nghiệp, máy đóng gói, thiết bị đo lường và các loại động cơ Servo/Stepper.

Hướng Dẫn Lựa Chọn Khớp Nối DRFC Phù Hợp (FAQ)

Để chọn khớp nối chính xác, bạn cần xác định các thông số quan trọng nhất:

• Kích thước trục 1 (d1): Đường kính trục động cơ/motor.
• Kích thước trục 2 (d2): Đường kính trục đầu vào của Encoder.
• Moment xoắn yêu cầu (Torque): Chọn khớp nối có Moment xoắn tối đa lớn hơn Moment xoắn vận hành của hệ thống.
• Đường kính phủ bì (đường kính lớn nhất của khớp nối) và chiều dài: kiểm tra xem có bị giới hạn không gian lắp đặt hay không?

Mã hàng của Khớp nối DRFC Duri được quy ước DRFC- SIZE- d1xd2. Ví dụ: DRFC-29-10×10 có nghĩa là Khớp nối Series 29 với lỗ trục d1 phi 10mm và d2 phi 10mm.

So Sánh Khớp Nối DRFC Duri và SFC Sungil

Nếu bạn đang tìm kiếm một lựa chọn thay thế chất lượng cao, yêu cầu làm việc khắc nghiệt cùng xuất xứ KOREA, Khớp nối Encoder SFC của Sungil Korea là một sự lựa chọn tuyệt vời. Cả hai đều là dòng khớp nối cao su đàn hồi với khả năng bù sai lệch và giảm chấn hiệu quả.

Điểm khác biệt chính: Mặc dù có kích thước tương đương, DRFC và DRFC có sự khác biệt nhỏ về vật liệu vòng đàn hồi và moment xoắn truyền tải tối đa. Xem chi tiết so sánh và bảng giá Khớp nối Encoder SFC tại đây.
