Khớp nối cardan SJ GE universal joint

Mã SJ GE – Lỗ tròn, không then, mã SJ GEN – lỗ tròn + rãnh then.

Xuất xứ: CHINA
Tình trạng: Có sẵn, mới 100%

Note: Cần khớp nối cardan SJ GE xuất xứ ITALY – nhập 6-8 tuần

Liên hệ ngay 0374.927.864 để nhận giá ưu đãi

Danh mục: Khớp nối Cardan Thẻ: cac-dang, cardan, chiu-nhiet-do-cao, chu-thap, coupling, dan-hoi, Flexible, khop-noi, lac-leo, linh-hoat, U-joint, universal-joint, van-nang Thương hiệu: OEM

Mô tả
Thông tin bổ sung

Trong kỹ thuật cơ khí động lực, Khớp nối cardan SJ GE (Single Universal Joint) được thiết kế để giải quyết việc truyền momen xoắn giữa hai trục có góc lệch lớn, đảm bảo hệ thống vận hành ổn định, linh hoạt và bền bỉ.

Khớp nối SJ GE là gì? Tại sao gọi là Single Universal Joint?

Ký hiệu SJ viết tắt của Single Joint (Khớp nối đơn). Đây là loại khớp nối trục chỉ có duy nhất một ổ trục chữ thập ở giữa, cấu tạo gồm một khớp chữ thập trung tâm kết nối với hai đầu trục. Đây là lựa chọn tối ưu cho các ứng dụng cần sự gọn nhẹ nhưng vẫn đảm bảo khả năng truyền lực mạnh mẽ giữa các trục có sai lệch góc lắp đặt.

Khớp nối trục SJ GE được sản xuất tại CHINA theo tiêu chuẩn xuất khẩu Châu Âu, là loại khớp nối đơn, có lỗ trục từ 6mm đến 40mm.

Đặc tính kỹ thuật vượt trội của dòng SJ GE

Sản phẩm được sản xuất theo tiêu chuẩn kỹ thuật cao, đáp ứng các yêu cầu khắt khe trong môi trường công nghiệp nặng:

Vật liệu thép SCM415 cao cấp: SJ GE sử dụng thép hợp kim Crom-Moly (SCM415) được xử lý bề mặt bằng phương pháp thấm Carbon (Carburized), tạo lớp vỏ ngoài cứng cáp chống mài mòn nhưng lõi vẫn dẻo dai.
Khả năng bù góc lệch: Thiết kế khớp chữ thập đơn cho phép các trục vận hành với góc lệch lên đến 30° ở điều kiện thông thường, và tối đa đạt tới 45°.
Vận hành tốc độ cao: Khớp nối có thể làm việc trơn tru ở tốc độ lên đến 2000 rpm mà không gây rung lắc hay tiếng ồn lớn.
Chống rung tốt: Cơ cấu linh hoạt giúp triệt tiêu các rung động, bảo vệ vòng bi và động cơ.

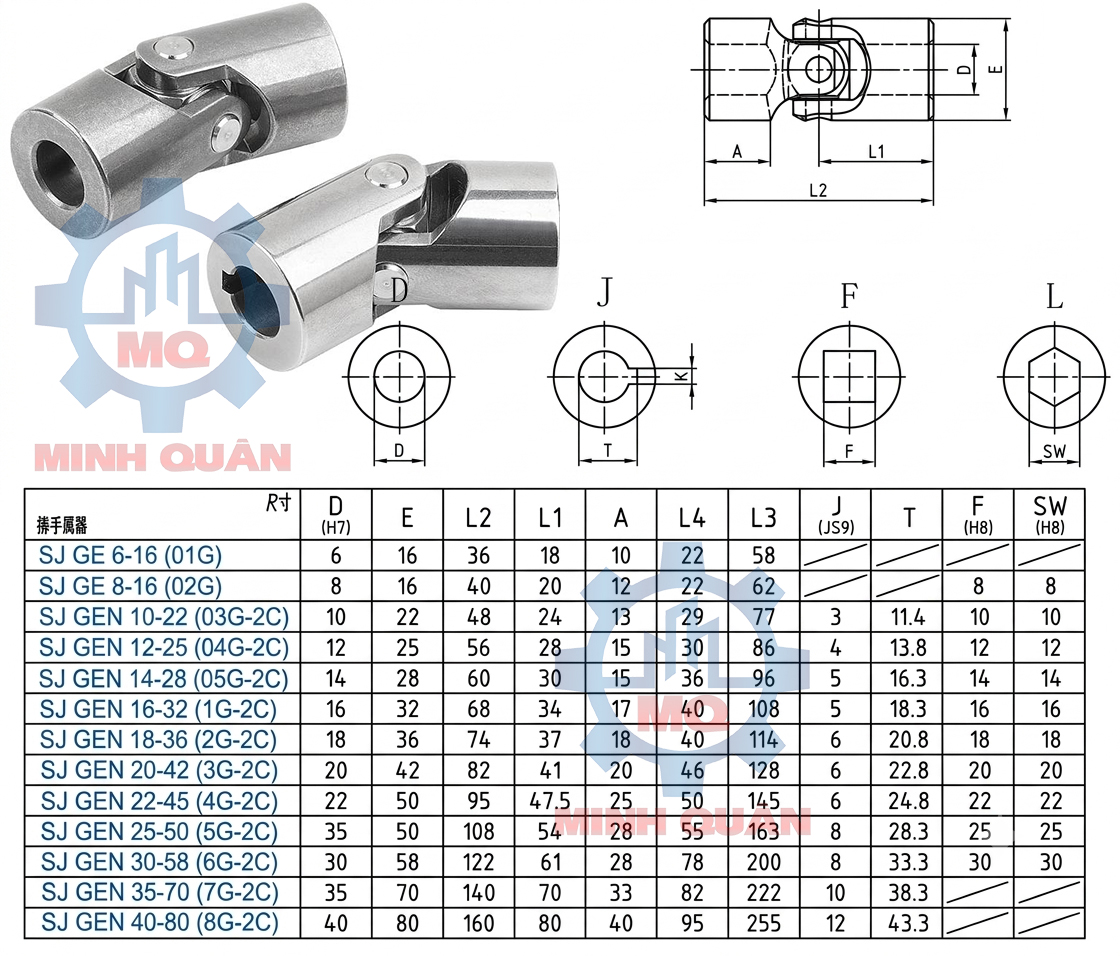

Thông số kỹ thuật và Mã hàng khớp nối SJ GE

Dòng sản phẩm này được chia thành hai loại chính dựa trên kiểu kết nối trục:

Mã hàng khớp nối SJ GE (Lỗ tròn – Không then)

Phù hợp cho các liên kết cố định bằng vít trí hoặc mối ghép ép dôi.

Mã hàng (Model)	Lỗ trục d (mm)	Kích thước D x L (mm)
SJ GE-6×16 (01G)	6	D16*36
SJ GE-8×16 (02G)	8	D16*40
SJ GE-10×22 (03G)	10	D22 * L48
SJ GE-12×25 (04G)	12	D25 * L56
SJ GE-18×36 (2G)	18	D36 * L74
SJ GE-25×50 (5G)	25	D50 * L108
SJ GE-30×58 (6G)	30	D58 * L122

Mã hàng khớp nối SJ GEN (Có rãnh then – Keyway)

Thiết kế thêm rãnh then tiêu chuẩn, giúp truyền momen xoắn cực đại mà không bị trượt trục.

Mã hàng (Model)	Lỗ trục (mm)	Rãnh then (mm)	Kích thước D x L (mm)
SJ GEN-10×22 (03G-2C)
SJ GEN-12×25 (04G-2C)
SJ GEN-14×28 (05G-2C)
SJ GEN-16×32 (1G-2C)
SJ GEN-18×36 (2G-2C)
SJ GEN-20×42 (3G-2C)
SJ GEN-22×45 (4G-2C)
SJ GEN-25×50 (5G-2C)	25	8	D50 * L108
SJ GEN-30×58 (6G-2C)	30	10	D58 * L122
SJ GEN-35×70 (7G-2C)
SJ GEN-40×80 (8G-2C)

Ưu điểm khi sử dụng SJ GE so với các dòng khác

Truyền động êm ái: Nhờ độ chính xác cơ khí cao, SJ GE hạn chế tối đa tiếng ồn khi vận hành ở tốc độ cao.
Khả năng chịu va đập: Với lõi thép dẻo dai, sản phẩm không bị gãy giòn khi hệ thống thay đổi momen đột ngột.
Lắp lẫn dễ dàng: Kích thước chuẩn hóa giúp bạn dễ dàng thay thế cho các dòng khớp nối cardan khác mà không cần thay đổi thiết kế máy.

Lưu ý kỹ thuật: Nếu hệ thống của bạn yêu cầu độ lệch tâm (không chỉ lệch góc), hãy tham khảo dòng Khớp nối cardan kép DJ GE để đảm bảo độ bền cho vòng bi của máy.

Ứng dụng phổ biến

Nhờ tính linh hoạt và độ bền vượt trội, Khớp nối cardan đơn SJ GE được ứng dụng rộng rãi trong nhiều lĩnh vực:

Băng tải: Kết nối các cụm chuyển hướng trong hệ thống vận chuyển hàng hóa.
Máy nông nghiệp: Hệ thống truyền động cho các máy gặt, máy cày và thiết bị cơ giới.
Máy đóng gói: Các cơ cấu truyền lực trong máy in, máy cắt bao bì.
Ngành hàng hải & thép: Các vị trí truyền động cần khả năng chịu môi trường khắc nghiệt và tải trọng lớn.
