Một khớp nối nhỏ gọn thực hiện truyền lực với các trục khác nhau.
・Đạt được khả năng truyền tải điện nhỏ gọn và hiệu quả trong trường hợp truyền tải điện không thẳng hàng, được chế tạo bằng cách sử dụng trục spline, v.v.
– Về mô hình NSS, không chỉ có thể truyền công suất đơn giản theo các trục khác nhau mà còn có thể di chuyển tâm quay song song trên một phạm vi rộng.

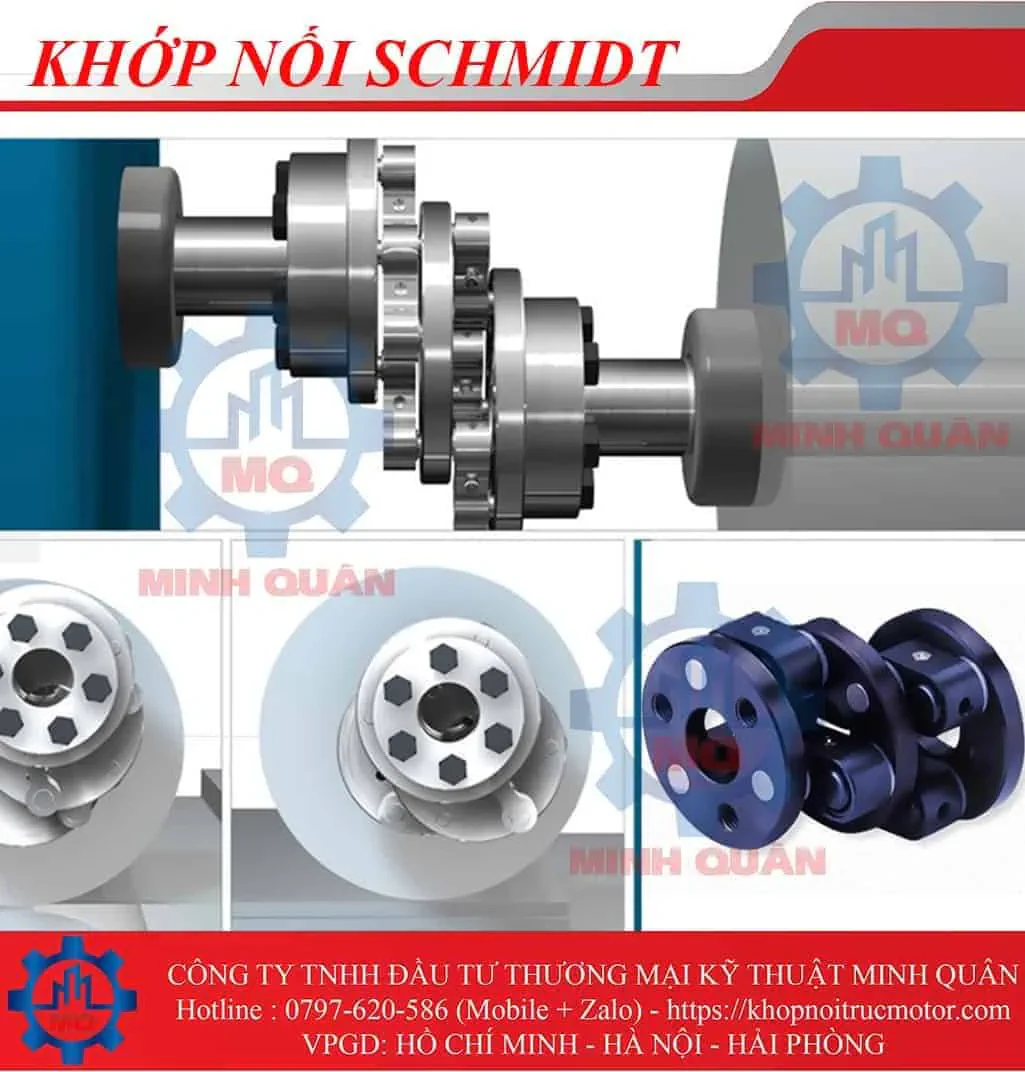

・Khớp nối Schmidt là khớp nối lệch tâm tận dụng chuyển động quay của các mắt xích.
– Nguồn cấp vào một đĩa đầu được truyền sang đĩa đầu kia thông qua liên kết và đĩa trung tâm.
・Ngoại trừ tổn thất ma sát nhỏ trong vòng bi, năng lượng phía truyền động được truyền đi một cách đáng tin cậy về tốc độ quay và mô-men xoắn.
Khớp nối cho phép chuyển động song song của trục trong quá trình quay
Thông thường, khớp nối Schmidt thực hiện việc truyền lực nhỏ gọn và hiệu quả trong việc truyền lực lệch tâm, thường được chế tạo bằng cách sử dụng trục then hoa hoặc khớp nối vạn năng. Khớp nối Schmidt là khớp nối ngoài trục sử dụng chuyển động quay của liên kết và nguồn điện đầu vào vào đĩa một đầu được truyền đến đĩa đầu kia thông qua liên kết và đĩa trung tâm. Do mức độ chuyển động của tâm trục được xác định bởi chiều dài của liên kết nên khớp nối này không chỉ cho phép truyền lực với các tâm trục khác nhau mà còn cho phép chuyển động song song của tâm trục trong quá trình quay.
Đây là khớp nối lệch tâm sử dụng chuyển động quay của liên kết và nguồn điện đầu vào vào đĩa một đầu được truyền đến đĩa đầu kia thông qua liên kết và đĩa trung tâm. Lượng lệch tâm được xác định bởi độ dài của liên kết này, cho phép truyền tải điện trơn tru với các trục khác nhau. Ngoài ra, do công suất được truyền bằng chuyển động tay quay của thanh truyền nên có thể dịch chuyển tâm trục song song trong quá trình quay. Có một mô hình NSS tiêu chuẩn với các liên kết 3 × 2 và một mô hình NSS bán tiêu chuẩn với số lượng liên kết tăng lên và mô-men xoắn cho phép tăng lên.
Thông số kỹ thuật chung
Chất liệu đĩa Sản phẩm tương đương S45C (nhuộm đen)
vật liệu liên kết S35C (xử lý nhuộm đen)
Chất liệu ghim kết cấu thép hợp kim
Khớp nối cho phép dịch chuyển tâm trục khi quay
Khi truyền công suất giữa các trục có tâm khác nhau, theo truyền thống được cấu thành từ trục spline và khớp vạn năng, khớp nối Schmidt có thể được sử dụng để truyền công suất một cách hiệu quả ở dạng hệ số nhỏ gọn. Khớp nối Schmidt là khớp nối có tâm trục khác nhau sử dụng chuyển động quay của một mắt xích. Nguồn điện đầu vào ở một đầu đĩa được truyền qua một liên kết và đĩa trung tâm tới một đầu đĩa khác. Lượng dịch chuyển của tâm trục được xác định bởi chiều dài của liên kết, do đó không chỉ có thể truyền công suất giữa các tâm trục khác nhau mà còn có thể dịch chuyển tâm trục trong quá trình quay.
Ứng dụngMáy đúc cuộn/Thiết bị sản xuất sản phẩm vệ sinh
Thông số kỹ thuật khớp nối Schmidt NS
Khớp nối Schmidt NSS
NSS 7.3.7, NSS 7.7.9, NSS 10.9.12, NSS 13.9.14, NSS 16.10.16, NSS 20.9.20, NSS 20.9.20/4, NSS 20.9.23/5, NSS 20.9.25/6, NSS 20.9.33/8, NSS 20.9.39/10
Đây là các khớp nối trục quay có tâm trục khác nhau sử dụng chuyển động quay của một mắt xích. Đầu vào nguồn ở một đầu đĩa được truyền qua một liên kết và đĩa trung tâm đến một đĩa đầu khác. Lượng lệch tâm được xác định bởi độ dài của liên kết. Công suất có thể được truyền đi một cách trơn tru khi tâm trục khác nhau. Và vì công suất được truyền bằng chuyển động tay quay của thanh truyền nên có thể dịch chuyển tâm trục trong quá trình quay. Mô hình NSS tiêu chuẩn có 3 x 2 liên kết, trong khi mô hình NSS gần tiêu chuẩn tăng số lượng liên kết và mô-men xoắn định mức.
Tối đa. mô-men xoắn danh nghĩa 7850 N・m
Tối đa. tốc độ 3000 phút -1
Nhiệt độ hoạt động -10oC đến 60oC
Click để xem chi tiết sản phẩm này
https://www.mikipulley.co.jp/EN/Products/FlexibleCouplings/SCHMIDT/NSS/index.html
Khớp nối Schmidt DL
DL 7.7-02, DL 7.9-03, DL 10.12-04, DL 13.14-04, DL 16.16-04, DL 20.20-04
Đây là các khớp nối có tâm trục khác nhau sử dụng chuyển động quay của một mắt xích. Đầu vào nguồn ở một đầu đĩa được truyền qua một liên kết và đĩa trung tâm đến một đĩa đầu khác. Do năng lượng được truyền qua các liên kết nên lực phản ứng cực kỳ nhỏ được tạo ra, cho phép độ lệch tâm lớn lên tới ±4 mm.
Tối đa. mô-men xoắn định mức 2310 N・m
Tối đa. tốc độ 2000 phút -1
Nhiệt độ hoạt động -10oC đến 60oC
https://www.mikipulley.co.jp/EN/Products/FlexibleCouplings/SCHMIDT/DL/index.html
