Khớp nối cardan KTR GA-HA – Universal Joint

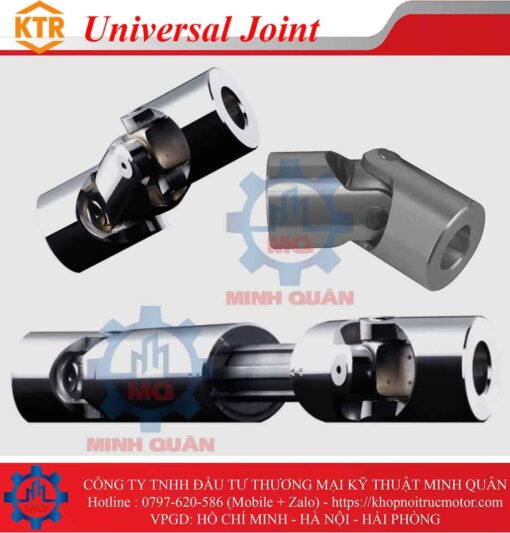

KHỚP NỐI CARDAN KTR GA-HA – UNIVERSAL JOINT COUPLINGS
MÔ TẢ: Khớp nối Cardan KTR GA-HA được chế tạo bằng ổ trượt trơn với kiểu khớp chính xác GA và ổ trục kim với kiểu khớp chính xác HA. Vòng bi trơn của loại khớp chính xác GA giới hạn tốc độ tối đa cho phép là 1.000 vòng/phút, ổ trục kim loại khớp chính xác HA giới hạn tốc độ tối đa cho phép là 4.000 vòng/phút.

Đặc điểm của khớp nối Cardan KTR GA-HA:
– Thương hiệu và sản xuất: KTR Gremany
– Loại GA: Khớp đơn chính xác với ổ trục kim
– Loại HA: Khớp đôi chính xác với ổ trục kim
– Tối đa tốc độ = 4.000 vòng / phút
– Tối đa góc nhiễu xạ = 45 °
– Tối đa đường kính lỗ khoan 50 mm

Tính năng của khớp nối Cardan KTR GA-HA:
Được thiết kế với một mảnh tâm khớp và hai trung tâm cho phép khớp nối Cadan KTR GA-HA liên kết với nhau bằng dây đai. Là phiên bản mở rộng giúp các dọc trục và hướng tâm được bù lệch trục.

Chức năng, tính năng đặc biệt của khớp nối Cardan KTR GA-HA:
Khớp nối cho phép vòng bi bù lại dịch chuyển góc lớn hơn đáng kể so với các loại khớp nối khác. Ngoài ra, các khớp đôi có hai ổ trục có thể bù lại dịch chuyển hướng tâm. Vòng bi của các đầu khớp được chế tạo bằng vòng bi trơn hoặc vòng bi kim được lựa chọn dựa trên loại ứng dụng.

Catalogue khớp nối cardan KTR HA & GA

Thông số kỹ thuật khớp nối HA & GA

Khớp chính xác
Khớp chính xác trong các thiết kế khác nhau acc. đến DIN 808

Ổ trục này cho phép các khớp nối chính xác (khớp đơn) bù cho các chuyển vị góc lớn hơn đáng kể so với các loại khớp nối khác.

Ngoài ra, các khớp nối đôi có hai vòng bi còn có thể bù lại chuyển vị hướng tâm.

Các khớp nối chính xác / trục cardan như một phiên bản có thể mở rộng có thể bù lại chuyển vị dọc trục bên cạnh chuyển vị góc và hướng tâm.
Ổ trục của các đầu khớp được chế tạo bằng ổ trượt có khớp nối chính xác loại GA và ổ trục kim có khớp nối chính xác loại HA. Ổ trượt khớp chính xác loại GA giới hạn tốc độ tối đa cho phép ở mức 1.000 vòng/phút, ổ kim loại khớp nối chính xác HA giới hạn tốc độ tối đa cho phép ở mức 4.000 vòng/phút. Góc nhiễu xạ tối đa trên mỗi khớp là 45°.

Trục Cardan / khớp nối chính xác trong phiên bản có thể mở rộng có thể bù lại chuyển vị dọc trục bên cạnh chuyển vị góc và hướng tâm.

Đặc trưng
Trục cardan/khớp nối chính xác acc. đến DIN 808

Loại GA: Khớp nối đôi có độ chính xác có thể mở rộng với ổ trượt

tối đa. loại tốc độ GA = 1.000 vòng/phút

Loại HA: Khớp đôi có độ chính xác có thể mở rộng với ổ kim

tối đa. tốc độ loại HA = 4.000 vòng/phút

Thông tin chi tiết sản phẩm
Khớp đơn chính xác: – Khớp chính xác G: loại tiêu chuẩn với ổ trượt cho tốc độ lên tới 1.000 vòng/phút.- Khớp chính xác H: trục cardan đơn chính xác với ổ trượt cho tốc độ lên tới 4.000 vòng/phút. Khớp đôi chính xác: – Khớp chính xác GD: tiêu chuẩn loại có vòng bi trơn cho tốc độ lên tới 1.000 vòng/phút.- Khớp chính xác HD: loại khớp đơn với vòng bi kim là khớp chính xác cho tốc độ từ 500 đến 4.000 vòng/phút và góc đội lớn. Khớp chính xác có thể mở rộng:- Khớp chính xác GA (HA) : với ổ trượt (GA) hoặc ổ kim (HA).- Khớp chính xác X (XD): với ổ trượt trơn (X) hoặc ổ kim (XD) làm bằng thép không gỉ. Khớp chính xác có khóa nhanh/khớp nối thay đổi nhanh: – Khớp chính xác GR(HR): khóa nhanh bằng ổ trượt trơn (GR) hoặc ổ kim (HR) cho dải tốc độ tương ứng 1.000 vòng/phút. 4.000 vòng/phút.

Chức năng
Các khớp nối chính xác bao gồm một khớp nối trung tâm và hai trục được liên kết với nhau bằng dây đai. Vòng bi của các đầu khớp được chế tạo bằng ổ trơn hoặc ổ kim được chọn dựa trên loại ứng dụng. Vòng bi này cho phép các khớp chính xác (khớp đơn) bù cho các chuyển vị góc lớn hơn đáng kể so với các loại khớp nối khác. Khớp đôi có hai vòng bi là Ngoài ra, còn có thể bù lại chuyển vị hướng tâm. Các khớp nối chính xác / trục cardan trong phiên bản có thể mở rộng có thể bù chuyển vị dọc trục bên cạnh chuyển vị góc và hướng tâm.
