Trong các hệ thống truyền động đòi hỏi sự linh hoạt tối đa và bù đắp sai lệch tâm lớn, Khớp nối cardan DJ GE (Double Universal Joint) là giải pháp kỹ thuật vượt trội. Với thiết kế khớp kép, dòng sản phẩm này mang lại khả năng vận hành ổn định ngay cả trong những điều kiện lắp đặt phức tạp nhất.
Khớp nối DJ GE là gì? Tại sao cần dùng khớp nối đôi?
Ký hiệu DJ viết tắt của Double Joint (Khớp nối kép). Khác với dòng đơn SJ, khớp nối DJ GE cấu tạo gồm hai khớp chữ thập được liên kết với nhau qua một đoạn thân trung tâm.
- Bù lệch tâm: Khớp nối đôi có khả năng bù đắp sai lệch tâm giữa hai trục mà khớp nối đơn không làm được.
- Góc lệch lớn hơn: Cho phép truyền động giữa các trục có góc lệch tổng cộng cao hơn, giúp bảo vệ vòng bi và gối đỡ khỏi lực cưỡng bức.
Sản phẩm được sản xuất theo tiêu chuẩn xuất khẩu Châu Âu, đảm bảo độ chính xác cơ khí cực cao, có lỗ trục từ 6mm đến 40mm.
Đặc điểm kỹ thuật nổi bật của dòng DJ GE
- Vật liệu thép SCM415: Tương tự như dòng đơn, DJ GE được chế tạo từ thép hợp kim SCM415, xử lý bề mặt bằng phương pháp thấm Carbon (Carburized). Điều này giúp khớp nối chịu được momen xoắn lớn và chống mài mòn tại các đầu chốt chữ thập.
- Truyền động trơn tru: Thiết kế khớp kép giúp triệt tiêu hiện tượng dao động vận tốc góc (vấn đề thường gặp ở khớp đơn khi góc lệch lớn), giúp hệ thống chạy êm và ít tiếng ồn.
- Tốc độ làm việc: Đáp ứng tốt các ứng dụng có tốc độ lên đến 2000 rpm.
- Độ bền vượt trội: Khả năng chống rung và chịu va đập hiệu quả trong môi trường công nghiệp nặng.

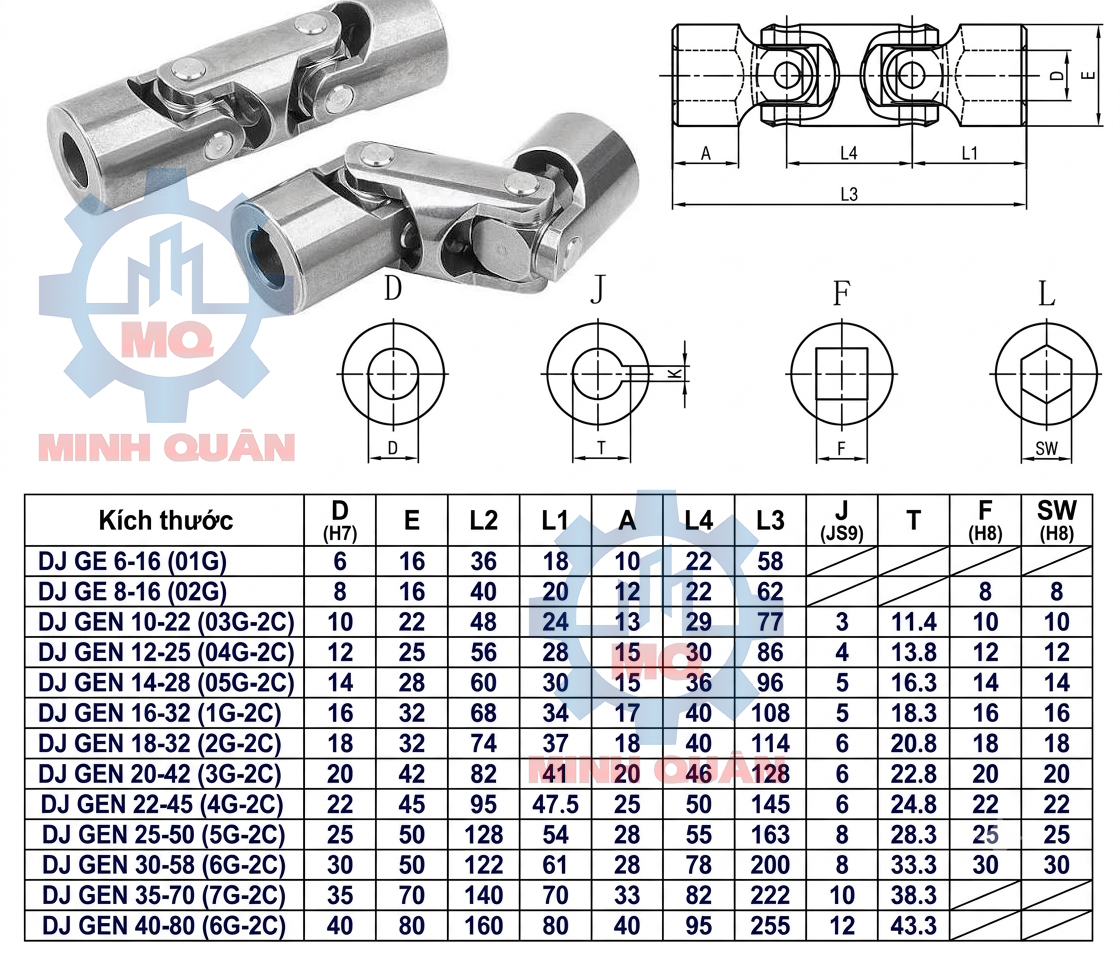

Thông số kỹ thuật và Mã hàng khớp nối DJ GE
Dòng DJ GE cũng được chia thành loại lỗ tròn tiêu chuẩn và loại có rãnh then (GEN):
Mã hàng khớp nối DJ GE (Lỗ tròn – Không then)
| Mã hàng (Model) | Lỗ trục d (mm) | Kích thước D x L (mm) |
|---|---|---|
| DJ GE-25x50x163 (5GD) | 25 | D50 * L163 |
| DJ GE-30x58x190 (6GD) | 30 | D58 * L190 |
Mã hàng khớp nối DJ GEN (Có rãnh then – Keyway)
| Mã hàng (Model) | Lỗ trục (mm) | Rãnh then (mm) | Kích thước D x L (mm) |
|---|---|---|---|
| DJ GEN-25x50x163 (5GD) | 25 | 8 | D50 * L163 |
Ưu điểm so với các loại khớp nối khác
- Bù sai lệch đa năng: Xử lý đồng thời cả lệch góc và lệch tâm.
- Lắp lẫn linh hoạt: Kích thước chuẩn hóa, dễ dàng thay thế cho các thiết bị cũ mà không cần gia công lại bệ máy.
- Tuổi thọ cao: Nhờ thép SCM415 và công nghệ thấm Carbon, các chốt khớp rất khó bị rơ lỏng sau thời gian dài sử dụng.
Lưu ý kỹ thuật: Đối với các ứng dụng có khoảng cách giữa hai đầu trục cực xa, bạn nên tham khảo dòng Khớp nối cardan trục dài ET GWN để tối ưu chi phí và kỹ thuật.
Ứng dụng thực tế
Khớp nối cardan kép DJ GE là lựa chọn hàng đầu cho:
- Hệ thống truyền động trên tàu thủy.
- Dây chuyền cán thép, máy công cụ hạng nặng.
- Các trục truyền động trong máy nông nghiệp tự hành.
- Kết nối động cơ với các cụm chấp hành có vị trí lắp đặt không đồng tâm.
Tại sao nên chọn Khớp Nối Minh Quân?
- Cam kết hàng chính xác thông số, thép chất lượng cao SCM415.
- Sẵn sàng tư vấn giải pháp kỹ thuật phù hợp với thực tế máy móc.
- Hỗ trợ gia công lỗ trục, then hoa theo yêu cầu riêng.
