Vòng đệm khớp nối Magnaloy

Dùng cho khớp nối Magnaloy. Mới 100%, xuất xứ USA, có sẵn.

M270N7, M370N7, M470N7, M570N7, M270H5, M370H5

TRA CỨU BÁO GIÁ

Liên hệ ngay 0374.927.864 để nhận giá ưu đãi

Danh mục: Cao su giảm chấn khớp nối khácThẻ: 80 Shore A, cao-su, dan-hoi, elastomer, element, Flexible, giam-chan, giam-giat, hoa-mai, Jaw, nbr, vong-dem Thương hiệu: MAGNALOY

Mô tả
Thông tin bổ sung

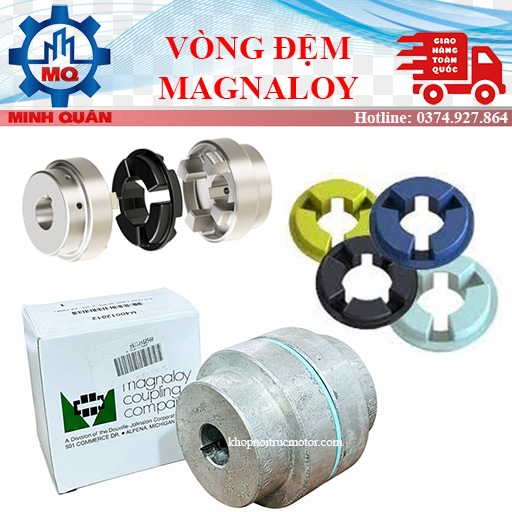

Vòng đệm khớp nối Magnaloy(Magnaloy Inserts) là thành phần đàn hồi quan trọng nhất của dòng khớp nối Magnaloy danh tiếng (M-Series), được sản xuất tại Mỹ. Các vòng đệm này đóng vai trò then chốt trong việctruyền mô-men xoắn,hấp thụ rung độngvàbù sai lệch trụcgiữa hai bán khớp (Hubs) Magnaloy.

Thiết kế độc đáo của vòng đệm giảm chấn Magnaloy loại bỏ hoàn toàn sự tiếp xúc kim loại-kim loại, giúp các vòng đệm này cung cấp khả năngcách điện hoàn toàngiữa các trục, một ưu điểm nổi bật so với nhiều dòng khớp nối khác.

Cấu trúc Mã hàng (Part Number Format):Bắt đầu bằng chữ M (Magnaloy) + [3 Chữ số Basic Insert Code] + [Mã Vật Liệu 1 Chữ cái] + [Chỉ số độ cứng]

Ví dụ: M370N7 – Magnaloy size 370, vật iệu Neoprene, độ cứng 70 Shore A.

LƯU Ý QUAN TRỌNG VỀ LỰA CHỌN VẬT LIỆU THEO MÀU SẮC:

Để tối ưu giảm chấn và chống dầu mỡ, hãy chọn đệm Màu Đen (Neoprene).
Để tăng cường chịu tải và mô-men xoắn, hãy chọn đệm Màu Đỏ/Vàng (Urethane) hoặc Xanh dương (Hytrel).

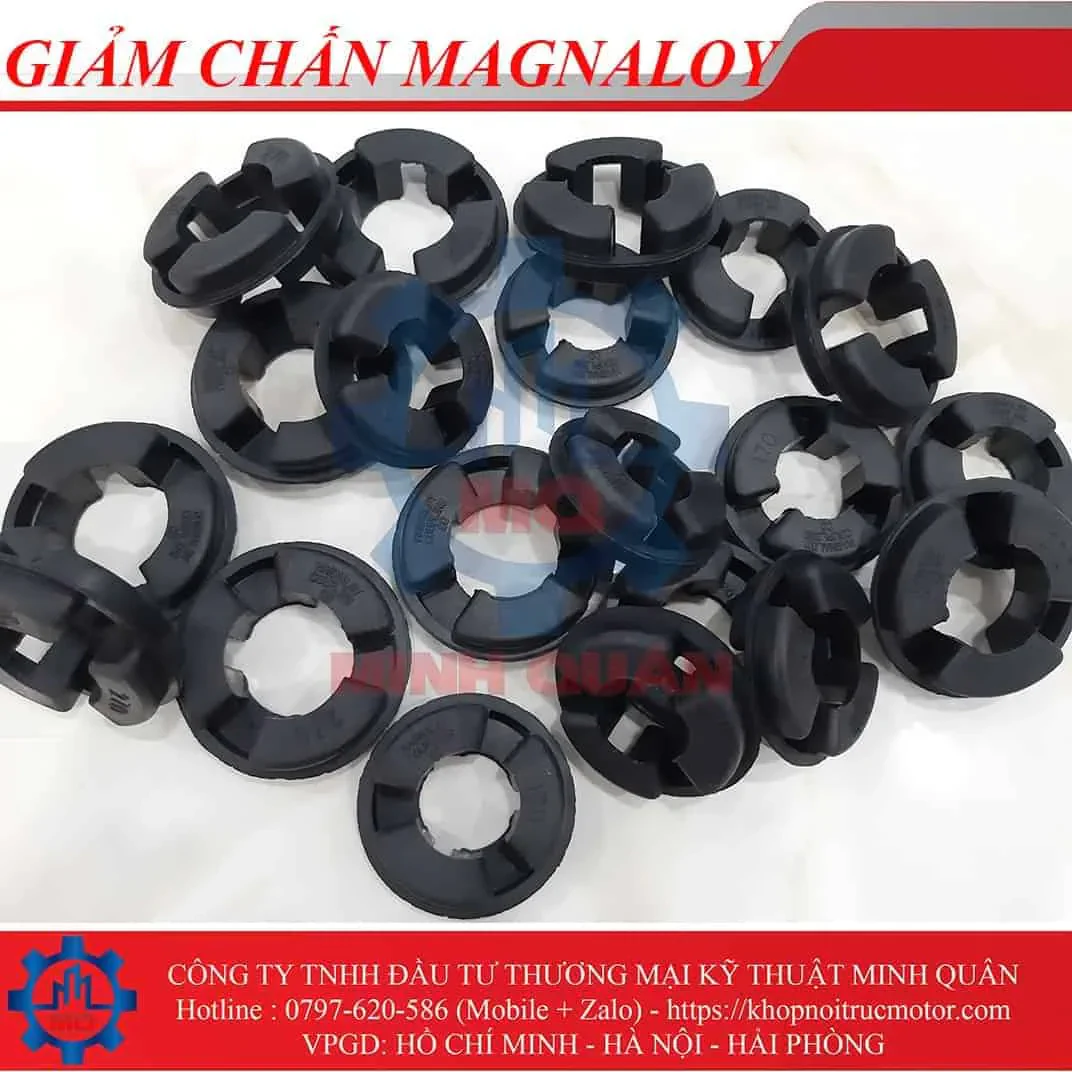

VÒNG ĐỆM MÀU ĐEN (NEOPRENE VÀ NITRILE CODE N)

Vật Liệu: Neoprene (Chloroprene Rubber) – Đen

Đặc tính: Vật liệu tiêu chuẩn, đa dụng. Đàn hồi tốt, chịu nhiệt độ thấp tốt và tương thích với dầu mỏ điểm aniline cao. Phạm vi nhiệt độ: -34°C đến +121°C (-30F đến +250F). Lưu ý: Độ cứng 80A có thể được sơn vàng để phân biệt với 60A/70A.

Mã Hàng (Part Number)	Series Khớp Nối	Độ cứng	Kích thước ngoài (Inch O.D.)
M170N6	M-100 Series	60A	1.75″
M270N6	M-200 Series	70A	2.75″
M370N6	M-300 Series	70A	3.75″
M470N7	M-400 Series	70A	4.75″
M570N7	M-500 Series	80A	5.75″
M670N7	M-600 Series	80A	6.75″
M770N7	M-700 Series	80A	7.75″

VÒNG ĐỆM MÀU XANH LỤC/LAM HOẶC XANH DƯƠNG (HYTREL VÀ NITRILE CODE B)

Vật Liệu: Hytrel (Code H) – Xanh Lục-Lam

Đặc tính: Độ bền cơ học vượt trội, chịu nhiệt độ cao (-54°C đến +149°C), lý tưởng cho các ứng dụng mô-men xoắn và tác động mạnh.

Mã Hàng (Part Number)	Series Khớp Nối	Độ cứng	Mô-men Xoắn (in-lb)
M170H5	100 Series	55D	1,022
M270H5	200 Series	55D	1,195
M370H5	300 Series	55D	2,104
M470H5	400 Series	55D	3,169
M570H5	500 Series	55D	6,585
M670H5	600 Series	55D	14,840
M770H5	700 Series	55D	29,100
M870H5	800 Series	55D	47,062
P097H5	900 Series	50D	71,764

Vật Liệu: Nitrile (Buna-N) (Code B) – Xanh Dương (Sơn)

Đặc tính: Khả năng chống sản phẩm dầu mỏ, nước tuyệt vời. Chịu mài mòn và biến dạng nén tốt. Phạm vi nhiệt độ: -51°C đến +121°C.

Mã Hàng (Part Number)	Series Khớp Nối	Độ cứng	Mô-men Xoắn (in-lb)
M170B8	100 Series	80A	340.7
M270B8	200 Series	80A	398.3
M370B8	300 Series	80A	701.4
M470B8	400 Series	80A	1,056.3
M570B8	500 Series	80A	2,194.8

VÒNG ĐỆM MÀU VÀNG (URETHANE)

Vật Liệu: Urethane (Polyurethane) (Code U) – Vàng

Đặc tính: Tính chất cơ lý tốt, chịu tải trung bình. KHÔNG lý tưởng khi tiếp xúc với nước nóng và môi trường ẩm. Phạm vi nhiệt độ: -34°C đến +66°C.

Mã Hàng (Part Number)	Series Khớp Nối	Độ cứng	Mô-men Xoắn (in-lb)
M170U9	100 Series	90A	511
M270U9	200 Series	90A	597.4
M370U9	300 Series	90A	1,052
M470U9	400 Series	90A	1,585
M570U9	500 Series	90A	3,292
M670U9	600 Series	90A	7,420
M770U9	700 Series	90A	17,460
M870U9	800 Series	90A	32,834
P097U9	900 Series	90A	71,764
M970U9	900 Series	90A	71,764

VÒNG ĐỆM MÀU TRẮNG (EPDM)

Vật Liệu: EPDM (Ethylene Propylene Diene Monomer) (Code E) – Trắng (Sơn)

Đặc tính: Lý tưởng cho các ứng dụng cấp thực phẩm (Food-Grade). Phạm vi nhiệt độ rộng: -34°C đến +149°C.

Mã Hàng (Part Number)	Series Khớp Nối	Độ cứng	Mô-men Xoắn (in-lb)
M170E8	100 Series	80A	340.7
M270E8	200 Series	80A	398.3
M370E8	300 Series	80A	701.4
M470E8	400 Series	80A	1,056.3
M570E8	500 Series	80A	2,194.8
M670E8	600 Series	80A	4,946.7
M770E8	700 Series	80A	11,639.8
M870E8	800 Series	80A	21,884

VÒNG ĐỆM MÀU ĐỎ/NÂU ĐẬM (VITON)

Vật Liệu: Viton (Fluorocarbon) (Code V) – Đỏ

Đặc tính: Khả năng chịu hóa chất và nhiệt độ cực cao vượt trội (lên đến +177 độ C). Tương thích với hầu hết các este phosphate và dầu mỏ.

Mã Hàng (Part Number)	Series Khớp Nối	Độ cứng	Mô-men Xoắn (in-lb)
M170V8	100 Series	80A	340.7
M270V8	200 Series	80A	398.3
M370V8	300 Series	80A	701.4
M470V8	400 Series	80A	1,056.3
M570V8	500 Series	80A	2,194.8
M670V8	600 Series	80A	4,946.7
M770V8	700 Series	80A	11,639.8
M870V8	800 Series	80A	21,889.4
P097V8	900 Series	80A	47,842.3
M970V8	900 Series	80A	47,842.3

VAI TRÒ VÀ LỢI ÍCH KHÁC CỦA ĐỆM GIẢM CHẤN MAGNALOY

Giảm tải cho vòng bi: Khả năng hấp thụ xung lực và rung động giúp giảm đáng kể căng thẳng lên các vòng bi (Bearing) của máy móc.
Bù Sai Lệch Trục: Bù đắp các sai lệch nhỏ về góc, hướng tâm và trục, đảm bảo hoạt động trơn tru.
Cách điện tuyệt đối: Loại bỏ tiếp xúc kim loại-kim loại, ngăn chặn dòng điện đi qua trục (thường dùng trong các môi trường dễ cháy nổ hoặc cần cách ly điện).
Chống ăn mòn: Vật liệu đàn hồi chính hãng, đặc biệt là Nitrile và Viton, cung cấp khả năng chống chịu hóa chất và chất lỏng công nghiệp rất tốt.

NHÀ CUNG CẤP VÒNG ĐỆM MAGNALOY CHÍNH HÃNG TẠI VIỆT NAM

Chúng tôi cung cấp đầy đủ các mã Vòng đệm Magnaloy Inserts chính hãng với đa dạng vật liệu và màu sắc (Đen, Đỏ, Xanh). Đảm bảo hàng nhập khẩu chính hãng, giúp quý khách dễ dàng thay thế và bảo trì hệ thống.

Liên hệ ngay với chúng tôi để nhận báo giá chi tiết và tư vấn chọn đúng vật liệu đệm Magnaloy phù hợp nhất!
