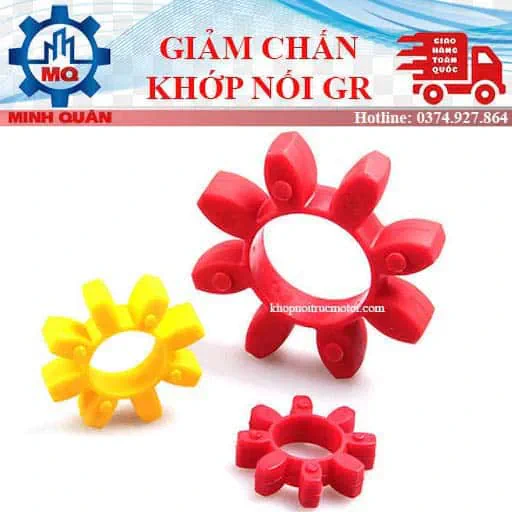

Trong mọi hệ thống truyền động công nghiệp, việc đảm bảo hoạt động trơn tru, ổn định và kéo dài tuổi thọ thiết bị là ưu tiên hàng đầu. Tại Minh Quân, chúng tôi cung cấp giải pháp tối ưu với sản phẩm Vòng đệm khớp nối GR – chi tiết giảm chấn không thể thiếu, được thiết kế để liên kết truyền động, hấp thụ rung động và bảo vệ hiệu quả các bộ phận cơ khí. Đây là thành phần quan trọng trong các loại vòng đệm khớp nối và các bộ khớp nối vấu như GR và GE, đóng vai trò then chốt trong việc tối ưu hóa hiệu suất vận hành.
Thông số kỹ thuật chi tiết của Vòng đệm khớp nối GR theo Mã hàng
Chúng tôi cung cấp đầy đủ các mã hàng vòng đệm giảm chấn khớp nối GR, từ những kích thước nhỏ gọn đến các loại chịu tải lớn. Dưới đây là thông tin chi tiết và thông số kỹ thuật cho từng mã hàng phổ biến mà chúng tôi luôn sẵn có:
Vòng đệm khớp nối GR 14: Lựa chọn tiêu chuẩn 4 cánh
Vòng đệm GR 14 là một lựa chọn tiêu chuẩn cho các ứng dụng có yêu cầu vừa phải, với 4 cánh hình hoa mai. Đây là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 14, với thông số kích thước giống 100% KTR Rotex 14.
Thông số kỹ thuật chi tiết của Vòng đệm GR 14:
- Kích thước: Đường kính ngoài OD = 30mm, đường kính trong ED = 19mm, đường kính trong ID = 16mm, dày 10mm và có 4 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 9 Nm
- Moment xoắn cực đại TKmax = 18 Nm
Vòng đệm khớp nối GR 19: Lý tưởng cho công nghiệp nhẹ và vừa
Vòng đệm GR 19 là một lựa chọn lý tưởng cho các ứng dụng công nghiệp nhẹ và vừa, với 6 cánh hình hoa mai. Vòng đệm khớp nối GR19 là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 19, thông số kích thước giống 100% KTR Rotex 19.
Thông số kỹ thuật chi tiết của Vòng đệm GR 19:
- Kích thước: Đường kính ngoài OD = 40mm, đường kính trong ED = 22mm, đường kính trong ID = 18mm, dày 12mm và có 6 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 17 Nm
- Moment xoắn cực đại TKmax = 34 Nm

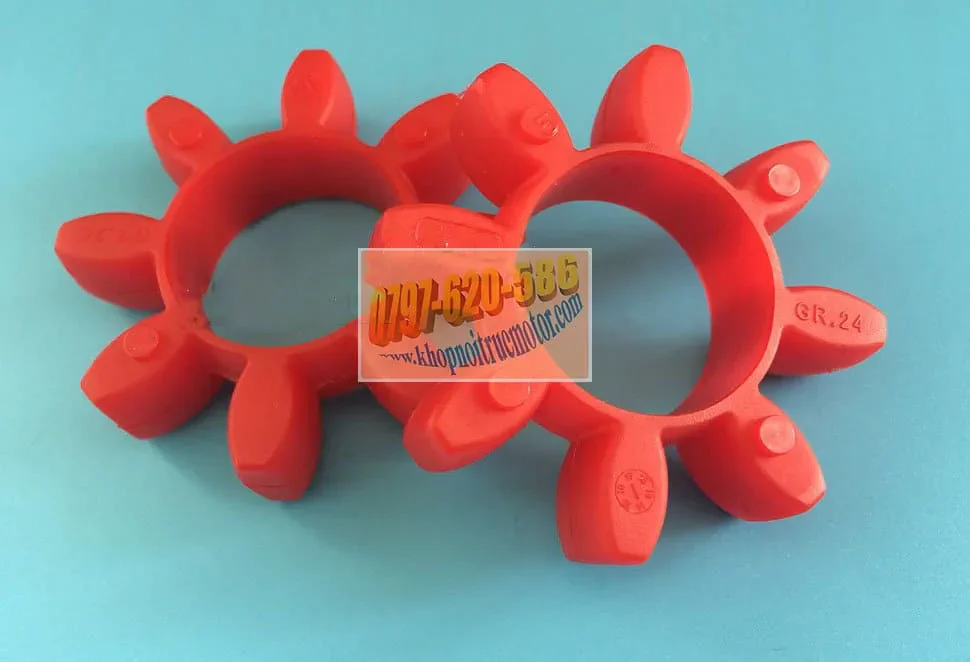

Vòng đệm khớp nối GR 24: Khả năng giảm chấn và truyền mô-men xoắn hiệu quả
Với Vòng đệm GR 24, bạn sẽ nhận được khả năng giảm chấn và truyền mô-men xoắn hiệu quả cho nhiều ứng dụng công nghiệp, với 8 cánh hình hoa mai. Vòng đệm khớp nối GR24 là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 24, thông số kích thước giống 100% KTR Rotex 24.
Thông số kỹ thuật chi tiết của Vòng đệm GR 24:
- Kích thước: Đường kính ngoài OD = 55mm, đường kính trong ED = 32mm, đường kính trong ID = 27mm, dày 14mm và có 8 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 60 Nm
- Moment xoắn cực đại TKmax = 120 Nm
Vòng đệm khớp nối GR 28: Thiết kế cho hệ thống mô-men xoắn cao
Vòng đệm GR 28 được thiết kế cho các hệ thống yêu cầu mô-men xoắn cao hơn một chút so với các loại nhỏ, với 8 cánh hình hoa mai. Vòng đệm khớp nối GR28 là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 28, thông số kích thước giống 100% KTR Rotex 28.
Thông số kỹ thuật chi tiết của Vòng đệm GR 28:
- Kích thước: Đường kính ngoài OD = 65mm, đường kính trong ED = 36mm, đường kính trong ID = 30mm, dày 15mm và có 8 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 160 Nm
- Moment xoắn cực đại TKmax = 320 Nm
Vòng đệm khớp nối GR 38: Mạnh mẽ cho tải trọng trung bình đến lớn
Vòng đệm GR 38 là một lựa chọn mạnh mẽ và đáng tin cậy, với 8 cánh hình hoa mai phù hợp cho các ứng dụng công nghiệp có tải trọng trung bình đến lớn. Vòng đệm khớp nối GR38 là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 38, thông số kích thước giống 100% KTR Rotex 38.
Thông số kỹ thuật chi tiết của Vòng đệm GR 38:
- Kích thước: Đường kính ngoài OD = 80mm, đường kính trong ED = 44mm, đường kính trong ID = 38mm, dày 18mm và có 8 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 325 Nm
- Moment xoắn cực đại TKmax = 650 Nm
Vòng đệm khớp nối GR 42: Tăng cường khả năng chịu tải
Vòng đệm GR 42 với 8 cánh hình hoa mai, tăng cường khả năng chịu tải và phù hợp cho các khớp nối trong máy móc công nghiệp yêu cầu mô-men xoắn cao hơn. Vòng đệm khớp nối GR42 là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 42, thông số kích thước giống 100% KTR Rotex 42.
Thông số kỹ thuật chi tiết của Vòng đệm GR 42:
- Kích thước: Đường kính ngoài OD = 95mm, đường kính trong ED = 53mm, đường kính trong ID = 46mm, dày 20mm và có 8 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 450 Nm
- Moment xoắn cực đại TKmax = 900 Nm
Vòng đệm khớp nối GR 48: Thiết kế cho ứng dụng công nghiệp nặng
Vòng đệm GR 48 được thiết kế cho các ứng dụng công nghiệp nặng hơn, với 8 cánh hình hoa mai đảm bảo hiệu suất bền bỉ dưới tải trọng cao. Vòng đệm khớp nối GR48 là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 48, thông số kích thước giống 100% KTR Rotex 48.
Thông số kỹ thuật chi tiết của Vòng đệm GR 48:
- Kích thước: Đường kính ngoài OD = 105mm, đường kính trong ED = 59mm, đường kính trong ID = 51mm, dày 21mm và có 8 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 525 Nm
- Moment xoắn cực đại TKmax = 1.050 Nm
Vòng đệm khớp nối GR 55: Phù hợp cho mô-men xoắn lớn
Vòng đệm GR 55 với 8 cánh hình hoa mai, phù hợp cho các ứng dụng công nghiệp yêu cầu mô-men xoắn lớn, như máy nén khí công suất cao hoặc các hệ thống truyền động chính xác. Vòng đệm khớp nối GR55 là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 55, thông số kích thước giống 100% KTR Rotex 55.
Thông số kỹ thuật chi tiết của Vòng đệm GR 55:
- Kích thước: Đường kính ngoài OD = 120mm, đường kính trong ED = 69mm, đường kính trong ID = 60mm, dày 22mm và có 8 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 685 Nm
- Moment xoắn cực đại TKmax = 1.370 Nm
Vòng đệm khớp nối GR 65: Lý tưởng cho ứng dụng công nghiệp nặng
Vòng đệm GR 65 mang lại khả năng truyền tải mô-men xoắn cao và giảm chấn hiệu quả, với 8 cánh hình hoa mai lý tưởng cho các ứng dụng công nghiệp nặng. Vòng đệm khớp nối GR65 là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 65, thông số kích thước giống 100% KTR Rotex 65.
Thông số kỹ thuật chi tiết của Vòng đệm GR 65:
- Kích thước: Đường kính ngoài OD = 135mm, đường kính trong ED = 78mm, đường kính trong ID = 68mm, dày 26mm và có 8 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 940 Nm
- Moment xoắn cực đại TKmax = 1.880 Nm
Vòng đệm khớp nối GR 75: Xử lý mô-men xoắn rất lớn với 10 cánh
Vòng đệm GR 75 với 10 cánh hình hoa mai, được thiết kế để xử lý các ứng dụng công nghiệp đòi hỏi mô-men xoắn rất lớn và khả năng giảm chấn vượt trội. Vòng đệm khớp nối GR75 là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 75, thông số kích thước giống 100% KTR Rotex 75.
Thông số kỹ thuật chi tiết của Vòng đệm GR 75:
- Kích thước: Đường kính ngoài OD = 160mm, đường kính trong ED = 92mm, đường kính trong ID = 80mm, dày 30mm và có 10 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 1.920 Nm
- Moment xoắn cực đại TKmax = 3.840 Nm
Vòng đệm khớp nối GR 90: Giải pháp cho hệ thống truyền động công suất cao
Vòng đệm GR 90 là giải pháp lý tưởng cho các hệ thống truyền động công suất cao, với 10 cánh hình hoa mai phù hợp cho các ngành công nghiệp nặng và máy móc khai thác. Vòng đệm khớp nối GR90 là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 90, thông số kích thước giống 100% KTR Rotex 90.
Thông số kỹ thuật chi tiết của Vòng đệm GR 90:
- Kích thước: Đường kính ngoài OD = 200mm, đường kính trong ED = 115mm, đường kính trong ID = 100mm, dày 34mm và có 10 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 3.600 Nm
- Moment xoắn cực đại TKmax = 7.200 Nm
Vòng đệm khớp nối GR 100: Cho ứng dụng quy mô lớn, mô-men xoắn cực cao
Vòng đệm GR 100 với 10 cánh hình hoa mai, được thiết kế cho các ứng dụng công nghiệp quy mô lớn, nơi yêu cầu khả năng truyền tải mô-men xoắn cực cao và độ bền tuyệt đối. Vòng đệm khớp nối GR100 là phiên bản giá rẻ của vòng đệm cho khớp nối Rotex GR 100, thông số kích thước giống 100% KTR Rotex 100.
Thông số kỹ thuật chi tiết của Vòng đệm GR 100:
- Kích thước: Đường kính ngoài OD = 228mm, đường kính trong ED = 129mm, đường kính trong ID = 113mm, dày 38mm và có 10 cánh
- Màu sắc & Độ cứng: Màu đỏ, độ cứng 98 Shore A
- Moment xoắn tiêu chuẩn TKN = 4.950 Nm
- Moment xoắn cực đại TKmax = 9.900 Nm

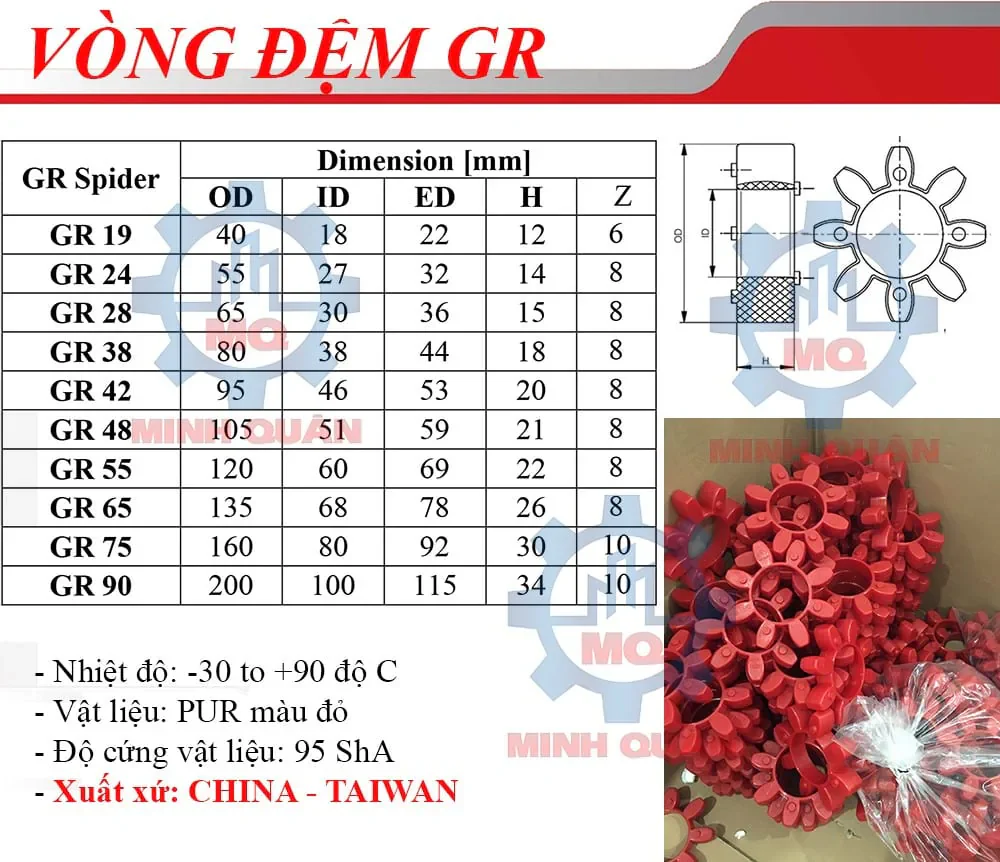

Bảng thông Số Kỹ Thuật Các Kích Thước Phổ Biến

Vòng Đệm Khớp Nối GR: Vai Trò Và Đặc Tính Nổi Bật

Vòng đệm GR là chi tiết trung gian quan trọng trong bộ khớp nối GR, mang lại nhiều lợi ích thiết thực cho hệ thống truyền động của bạn:
1. Khả Năng Giảm Chấn Và Bảo Vệ Vượt Trội
- Hấp thụ rung động và va đập: Với cấu tạo dạng hoa khế đặc trưng, Vòng đệm khớp nối GR được làm từ Polyurethane (PU) cao cấp, giúp hấp thụ hiệu quả các xung lực, chấn động và bù sai lệch trục trong quá trình vận hành. Điều này làm giảm đáng kể tiếng ồn và mang lại sự êm ái cho hệ thống.
- Kéo dài tuổi thọ thiết bị: Là một loại khớp nối cao su giảm chấn, nó bảo vệ các ngàm răng của khớp nối, trục, bạc đạn và các chi tiết máy khác khỏi mài mòn và hư hại do rung lắc, từ đó kéo dài vòng đời hoạt động của toàn bộ máy móc.
- Chịu nhiệt và độ bền cao: Vòng đệm giảm chấn này có khả năng chịu nhiệt tốt, với phạm vi nhiệt độ làm việc rộng từ -40°C đến +90°C, và có thể chịu nhiệt độ tức thời lên tới +120°C, đảm bảo hiệu suất ổn định trong các môi trường công nghiệp khắc nghiệt.
2. Ưu Điểm Về Vật Liệu Và Thiết Kế
Vật liệu vòng đệm khớp nối GR là nhựa PU (Polyurethane), độ cứng 98 Shore A, môi trường làm việc chịu nhiệt từ -40°C đến +90°C, và đặc tính nổi bật là chịu mài mòn tốt, đàn hồi, chịu tải trọng lớn.

- Vật liệu Polyurethane (PU): Toàn bộ dòng Vòng đệm khớp nối GR được sản xuất từ nhựa PU, nổi bật với khả năng chống mài mòn tuyệt vời, độ đàn hồi linh hoạt và khả năng chịu tải trọng lớn.
- Thiết kế dạng hoa khế (Spider): Thiết kế này, còn được gọi là Khớp nối cao su giảm chấn hoa thị, giúp phân bổ lực đều, tăng cường khả năng hấp thụ sốc và dễ dàng lắp đặt, thay thế. Bạn có thể tham khảo thêm về loại cao su giảm chấn cánh hoa khế elip.

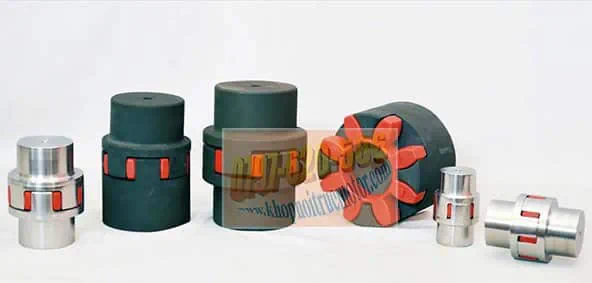

Sản phẩm này là chi tiết giảm chấn cho các bộ khớp nối vấunhư GR và GE, đặc biệt là các dòng sản phẩm như khớp nối GE trục then hoa, khớp nối GE vật liệu thép, và các khớp nối GR máy nén khí. Xem video khớp nối để hình dung rõ hơn về cách chúng hoạt động.
Ứng Dụng Thực Tiễn Và Liên Hệ Báo Giá
Vòng đệm GR không chỉ giúp tối ưu hóa hiệu suất truyền động mà còn là giải pháp cho nhiều vấn đề trong công nghiệp. Chúng được sử dụng phổ biến trong các ứng dụng như: cao su giảm chấn máy bơm nước, cao su giảm giật, và các hệ thống máy móc cần khả năng hấp thụ chấn động tốt.
Để nhận báo giá chi tiết và tư vấn chuyên sâu về Vòng đệm khớp nối GR, hãy liên hệ ngay Hotline 0374927864. Chúng tôi luôn sẵn sàng hỗ trợ Quý khách hàng lựa chọn sản phẩm phù hợp nhất, đảm bảo chất lượng và hiệu quả.
Để tham khảo bảng giá chi tiết, bạn có thể truy cập: Bảng giá vòng đệm khớp nối GR.
Khám phá thêm các giải pháp giảm chấn và phụ tùng công nghiệp khác tại vòng đệm khớp nối.
Hãy để Vòng đệm khớp nối GR trở thành giải pháp tối ưu, mang lại sự ổn định và bền vững cho hệ thống truyền động của bạn. Liên hệ với chúng tôi ngay hôm nay để nhận được sự hỗ trợ tốt nhất từ Minh Quân!
