Khớp nối trục là chi tiết liên kết truyền động quan trọng, kết nối với trục truyền động và trục thiết bị theo nhiều tiêu chuẩn, phổ biến nhất là tiêu chuẩn then bằng (Parallel Key) và dạng côn. Việc hiểu rõ về tiêu chuẩn then và cách tra then chính xác là chìa khóa để đảm bảo mối ghép then hoạt động hiệu quả, tránh rung động và trượt.

Bài viết này sẽ đi sâu vào các tiêu chuẩn then bằng thông dụng, kích thước then bằng tiêu chuẩn, và hướng dẫn bạn bảng tra then tiêu chuẩn để lựa chọn then trục phù hợp cho khớp nối và các chi tiết cơ khí khác.

Then Bằng là gì? Các loại Then Trong Cơ Khí

Then bằng là gì? Then bằng là chi tiết cơ khí hình chữ nhật, được sử dụng để cố định trục đặc và lỗ trục có kích thước tương ứng, tạo thành một mối ghép bằng then vững chắc. Chức năng chính của then là chống trượt giữa trục và chi tiết (ví dụ: bánh răng, puly, khớp nối trục), đồng thời truyền lực mô-men xoắn hiệu quả từ trục then đến các phần tử cơ học khác.

Các Loại Then Phổ biến trong Cơ Khí

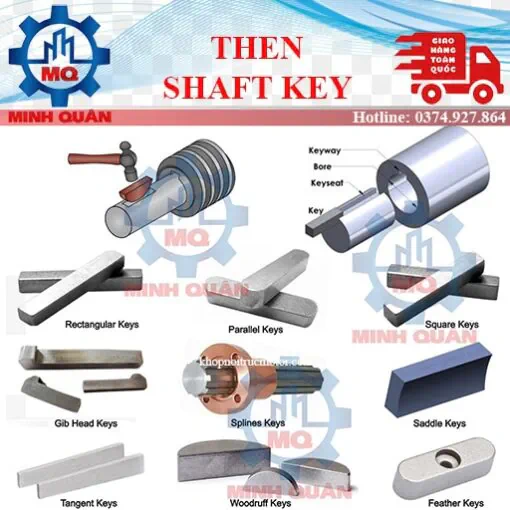

Trong cơ khí, then được phân thành nhiều loại dựa trên hình dạng và cách thức truyền lực. Ngoài then bằng, các loại then trong cơ khí phổ biến khác bao gồm:

• Then Bán nguyệt (Woodruff Key): Dạng nửa hình tròn, dùng cho các ứng dụng tải nhẹ, cho phép tự định tâm.
• Then Tangential: Thường dùng cho tải trọng nặng và truyền mô-men xoắn lớn.
• Then Lõm (Sunk Key): Thường sử dụng cho các ứng dụng yêu cầu độ chính xác cao hơn.
• Then Hoa (Spline shaft / Spline bore hub): Dùng để truyền mô-men xoắn cực lớn và yêu cầu độ đồng tâm cao (xem thêm: Tiêu chuẩn then hoa cho khớp nối trục).

Tiêu Chuẩn Then Bằng Cho Khớp Nối Trục (Hệ Mét)

Đối với các khớp nối trục và động cơ theo hệ mét (Metric System), tiêu chuẩn phổ biến nhất là DIN (Viện tiêu chuẩn hóa Đức).

1. Kích Thước Lỗ Trục Khớp Nối Then Bằng Hệ Mét

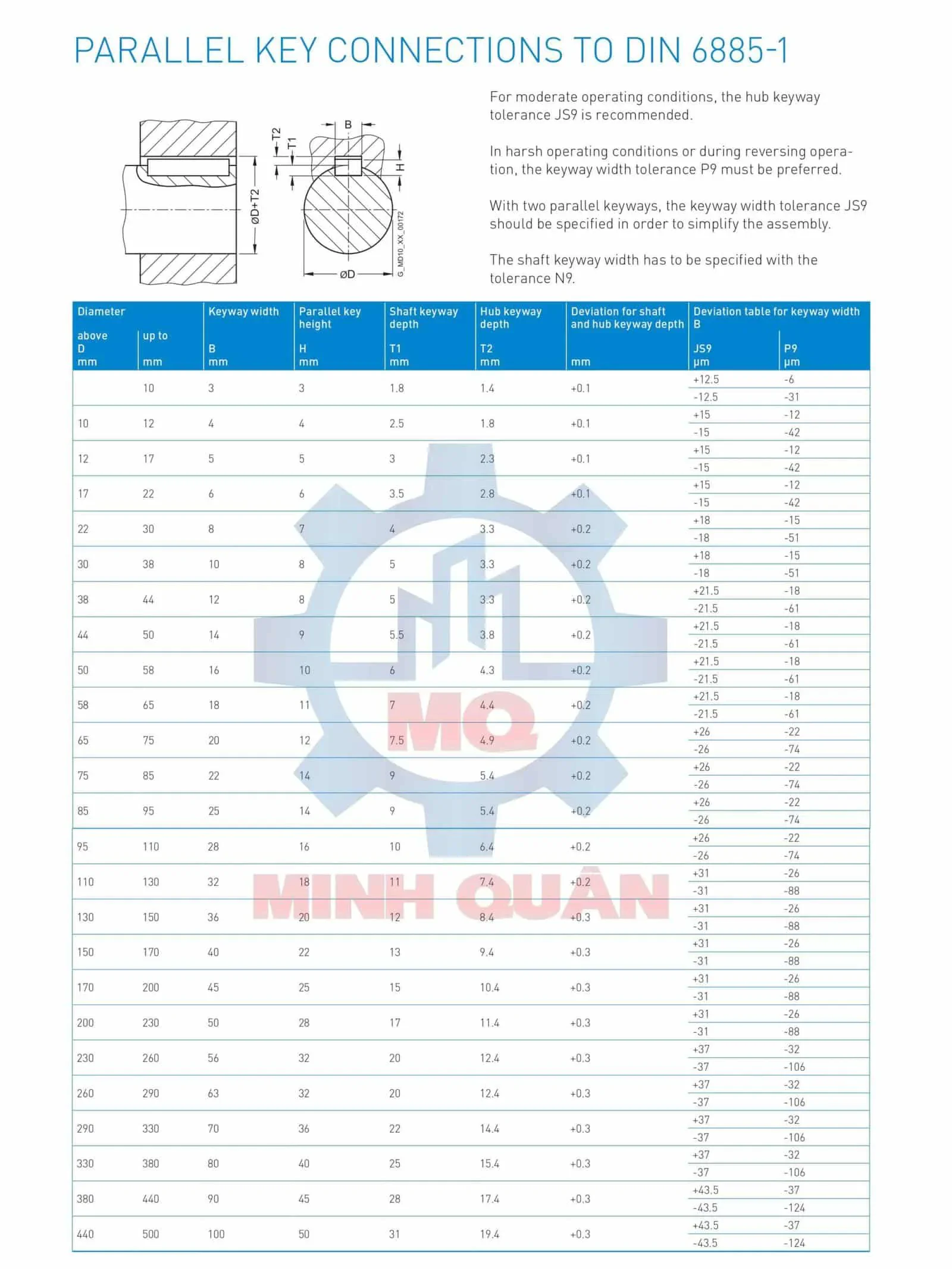

Khớp nối thường được gia công lỗ trục (cylindrical bore) theo tiêu chuẩn H7 để đảm bảo độ chính xác. Dung sai rãnh then bằng (Parallel Keys) được áp dụng theo chuẩn DIN 6885/1-JS9 để kết nối với phần then lồi trên trục motor điện.

Mối ghép then bằng tiêu chuẩn DIN (Deutsches Institut für Normung – Viện tiêu chuẩn hóa Đức) được ban hành cho nhiều loại linh kiện, bao gồm các then định vị đầu tròn DIN 6885 (JS9). Các then tiêu chuẩn DIN vẫn phổ biến trong Đức, Châu Âu.

Xem bản vẽ chi tiết lỗ trục hệ mét các loại

2. Bảng Tra Then Bằng Tiêu Chuẩn & Kích Thước Then Thông Dụng

Để biết chính xác kích thước then, bạn cần tham khảo bảng tra then tiêu chuẩn dựa trên đường kính trục.

Xem thêm bảng tra then bằng tiêu chuẩn

Then keyway | Then Bằng & Then Hoa: Giải Pháp Truyền Lực Cho Khớp Nối Trục, Puly, Nhông xích

Xuất xứ: Nhật Bản
Tình trạng: Mới 100%, nhập 8-10 tuần.
Lưu ý: Bán theo gói, không bán lẻ

Danh mục: CÁC SẢN PHẨM KHÁC

Đọc tiếp

Kích Thước Then Bằng Cho Khớp Nối Trục (Hệ Inch)

Trong một số hệ thống máy móc nhập khẩu (đặc biệt từ Mỹ), kích thước then và rãnh then được quy định theo hệ inch.

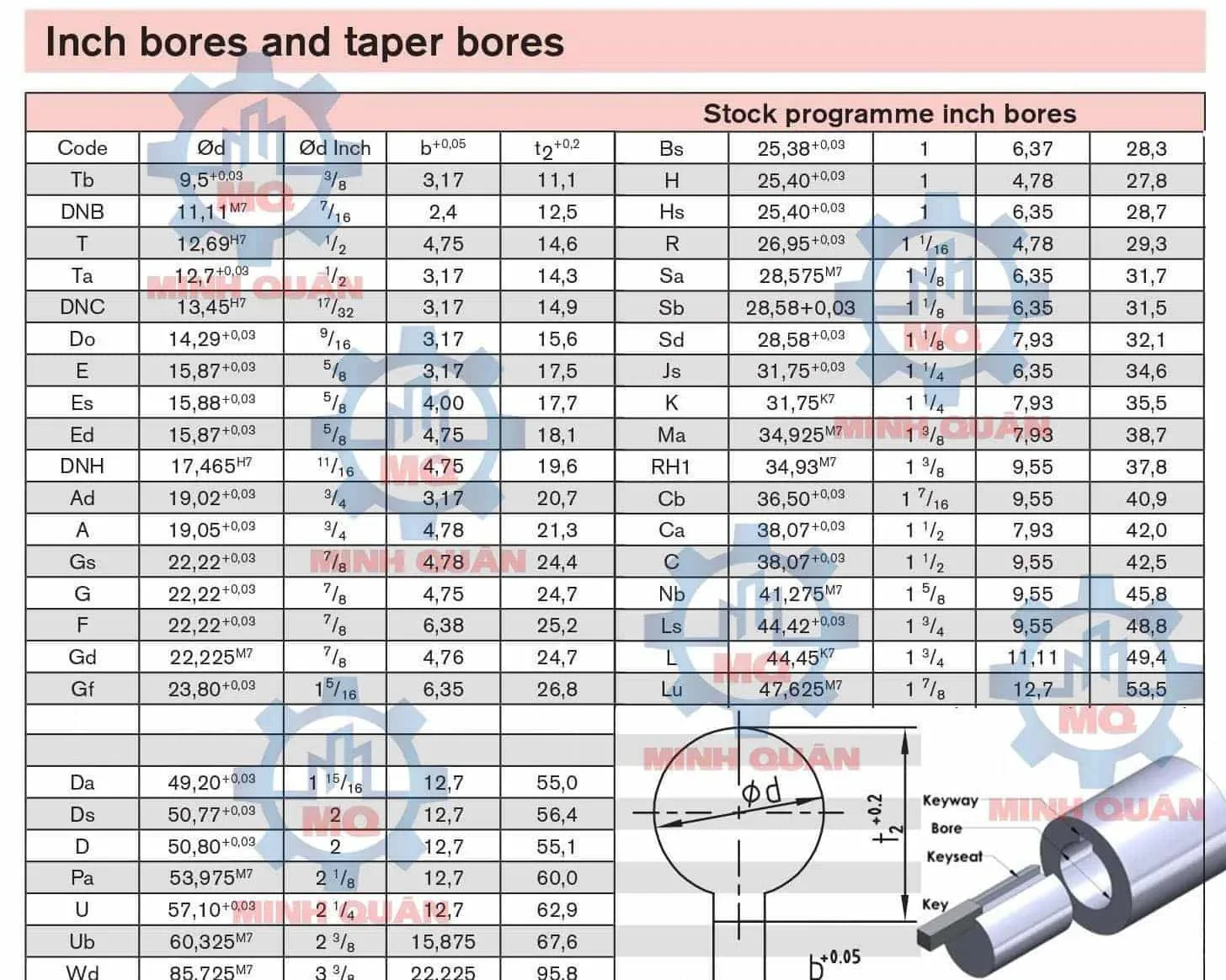

Khớp nối được gia công lỗ trục theo hệ inch và được quy đổi ra mm theo bảng thông số then bên dưới. Việc tra then bằng hệ inch yêu cầu độ chính xác cao trong việc chuyển đổi đơn vị.

Xem bản vẽ chi tiết lỗ trục hệ inch các loại

So Sánh: Lỗ Trục Côn và Ống Lót Côn (Taper Bush)

Ngoài mối ghép bằng then thẳng, các khớp nối còn sử dụng rãnh then trên trục côn hoặc thông qua ống lót côn.

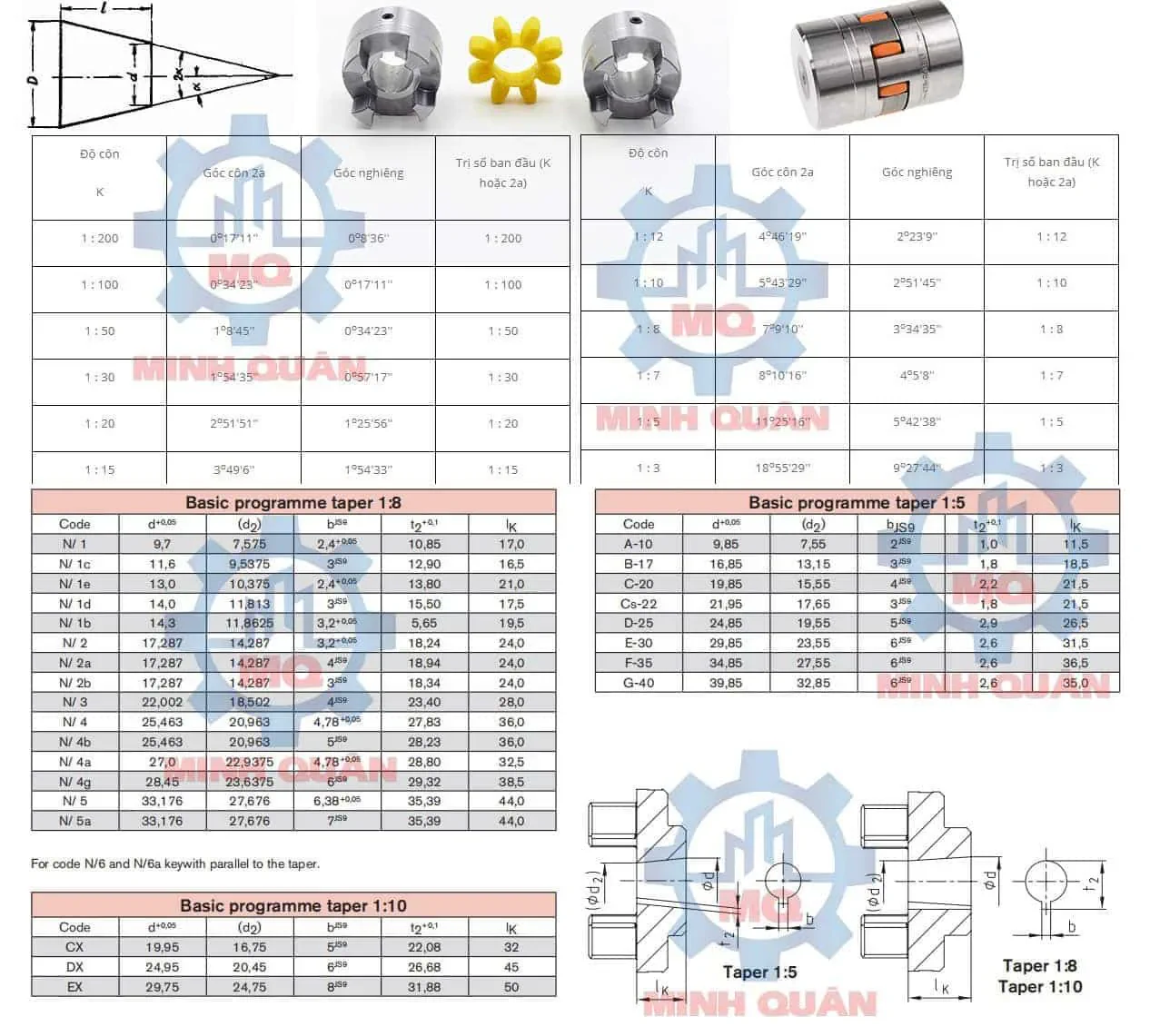

Lỗ trục 1 đầu nhỏ và 1 đầu lớn tạo thành hình côn loại taper 1:5, taper 1:8, taper 1:10.

Nếu bạn không biết kiểu côn trên máy của bạn là gì, thì có thể đo các kích thước rồi tra theo bảng ben dưới sẽ biết kiểu côn cần mua là gì.

Xem bản vẽ chi tiết lỗ trục côn các loại

Đừng nhầm lẫn lỗ trục côn với Ống Lót Côn (Taper Bush)

• Lỗ trục côn: Khớp nối có lỗ trục côn, 1 đầu nhỏ và 1 đầu to sử dụng cho trục côn, rãnh then bằng được gia công trực tiếp trên khớp nối.
• Ống lót côn (Taper Bush): lắp vào khớp nối có lỗ trục côn, rãnh then bằng được gia công trực tiếp trên ống lót côn. Lỗ trục của ống lót côn là lỗ tròn đều, lắp lên trục thẳng, không phải trục côn.

Việc nắm vững tiêu chuẩn then trục là cần thiết khi bạn mua sắm các chi tiết truyền động sau. Vui lòng tham khảo các danh mục sản phẩm của chúng tôi.

Để nhận tư vấn chuyên sâu, báo giá chi tiết hoặc đặt hàng gia công lỗ trục và rãnh then, Quý khách vui lòng liên hệ ngay hotline0374.927.864hoặc ghé thămtrang Liên hệ của chúng tôi.
