Máy đo lực căng dây đai bằng sóng siêu âm

Máy đo độ căng đai Sonic Máy đo độ căng đai T-ACE

https://tt-net.tsubakimoto.co.jp/tecs/pdct/tbl/pdct_TBLTM.asp?lang=cn&_gl=1*1uu4yj4*_gcl_au*MTM0MjMwNzU1OC4xNjk4MTQxMTI1*_ga*ODk3MDY4NDU2LjE2OTgxNDExMjU.*_ga_79ZQ63NZ7Y*MTY5ODIyNDc1MS4yLjEuMTY5ODIyNDg0Ni40NS4wLjA.&_ga=2.25404477.1685614448.1698141126-897068456.1698141125

Máy đo độ căng dây đai T-ACE sử dụng micro để ghi lại sóng âm thanh phát ra khi dây đai rung. Tần số rung đo được có thể được chuyển đổi thành độ căng của đai và hiển thị bằng kỹ thuật số.

Mới được phát hành với các chức năng nâng cao
Máy đo độ căng dây đai T-ACE sử dụng micro để ghi lại sóng âm thanh phát ra khi dây đai rung. Tần số rung đo được có thể được chuyển đổi thành độ căng của đai và hiển thị bằng kỹ thuật số.

– Sử dụng màn hình EL hữu cơ, giúp
ký tự sáng hơn và dễ nhìn hơn, cải thiện khả năng hiển thị trong môi trường đo.

・Có thể đăng ký 40 điều kiện đo,
40 điều kiện có thể được đăng ký cho khối lượng đơn vị, chiều rộng đai và chiều dài nhịp. (No.00 đến No.39)

– Dải đo rộng
Dải tần số đo đã được mở rộng lên 10 đến 5000Hz, giúp đo dễ dàng hơn ngay cả trong bố cục nhịp ngắn và nhịp dài.

・Khối lượng đơn vị được cài đặt sẵn
Khối lượng đơn vị cho tất cả 18 loại đai định thời do công ty sản xuất đều được cài đặt sẵn, giúp bạn dễ dàng nhập chúng.

Thông số kỹ thuật chung
Số mô hình đơn vị chính BTM201
Phạm vi đo lường 10,0Hz đến 5000Hz, 0,01 đến 99900N (phạm vi hiển thị)
chiều dài nhịp 1mm đến 9999mm (phạm vi hiển thị)
đơn vị khối lượng 0,1g/mm×m～999,9g/mm×m (biểu thị phạm vi có thể)
Sử dụng nhiệt độ và độ ẩm -10 đến 50oC, 80% trở xuống (không ngưng tụ)
Nguồn cấp AAAx2
Khối lượng/kích thước 120g (chỉ thân máy), dài 160 x rộng 59 x dày 26mm
phụ kiện Microphone cảm biến, pin khô (AAA x 2), hộp mềm di động, hướng dẫn sử dụng,
tờ quy trình vận hành (xách tay), bảo hành, chứng nhận kiểm định
Tùy chọn (được bán riêng) Loại micrô/dây cảm biến
micro cảm biến Micrô cảm biến: Loại linh hoạt (thông số kỹ thuật tiêu chuẩn)/loại dây (dây dài 1m)

Máy đo độ căng đai Sonic U-550

Máy đo lực căng dây đai Sonic U-550

Một micrô thu các sóng âm thanh (tần số tự nhiên) được tạo ra từ dây đai và xử lý chúng trên máy tính. Bất cứ ai cũng có thể đo độ căng của đai một cách dễ dàng và chính xác.

Phân tích sóng âm và đo độ căng đai không tiếp xúc
Một micrô thu các sóng âm thanh (tần số tự nhiên) được tạo ra từ dây đai và xử lý chúng trên máy tính. Bất cứ ai cũng có thể đo độ căng của đai một cách dễ dàng và chính xác.

[Cải thiện độ nhạy đo] – Các dải tần nâng cao khó đo bằng các mẫu thông thường. Cài đặt phạm vi đã được cải thiện để dễ dàng xóa hơn. Bằng cách thêm chức năng chuyển đổi dải THẤP ngay cả ở tần số thấp, độ nhạy ở mức căng thẳng thấp và nhịp dài đã được cải thiện. Có thể thực hiện các phép đo chính xác và ổn định trong nhiều ứng dụng.

[Giảm thời gian đo] – Giảm đáng kể thời gian từ khi lật dây đai cho đến khi giá trị độ căng được hiển thị. Các phép đo liên tục có thể được thực hiện một cách thoải mái, góp phần cải thiện năng suất.

[Chức năng cài đặt thủ công nâng cao] – Bạn có thể đặt bất kỳ tên nào cho 40 loại điều kiện đo có thể được ghi lại bên trong thiết bị chính. *Yêu cầu thao tác trên PC.

[Sử dụng màn hình EL hữu cơ] – Sử dụng màn hình EL hữu cơ để đạt được hiển thị rõ ràng ngay cả trong môi trường đo tối. Ngoài ra, giờ đây có thể nhận dạng màn hình từ một góc xiên trong môi trường đo chật hẹp.

Thông số kỹ thuật chung
phụ kiện Microphone cánh tay linh hoạt
Hộp đựng
Pin kiềm (AAA x 2)
lựa chọn Micrô cánh tay ngang
Micrô cánh tay dài
Micrô có dây
Cảm biến điện từ
Micrô cánh tay linh hoạt (giống như phụ kiện)

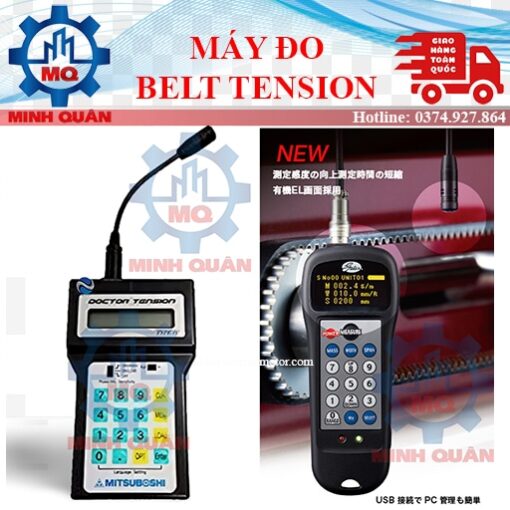

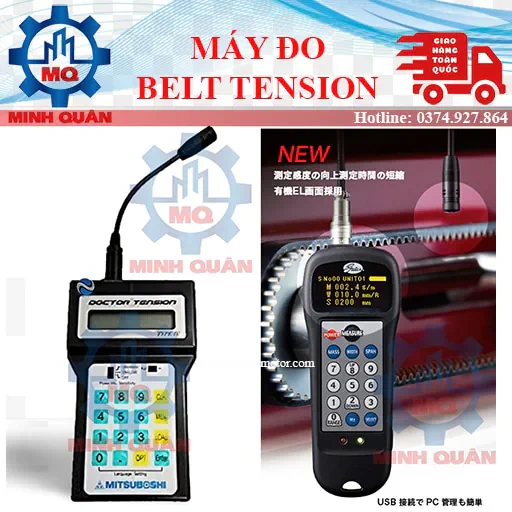

Máy đo độ căng đai siêu âm không tiếp xúc Máy đo lực căng bác sĩ loại IV

[Có thể đo nhiều loại đai]

https://www.mitsuboshi.com/products_search/tension-meter/item_809
Có thể sử dụng với nhiều loại đai khác nhau, bao gồm đai định giờ, đai dẹt, đai chữ V và đai có gân chữ V.

Lý tưởng để quản lý độ căng của đai truyền lực!
[Có thể đo nhiều loại đai] Có thể sử dụng với nhiều loại đai khác nhau, bao gồm đai định giờ, đai dẹt, đai chữ V và đai có gân chữ V.

[Có thể hiển thị đồng thời tần số rung và đồng hồ đo độ căng của đai] [kgf] và [N] có thể được hiển thị bằng công tắc chuyển đổi đơn vị.

[Có thể chọn hai loại màn hình đơn vị] Có thể đo dải tần số rộng từ 10,0 đến 999 [Hz] (3 chữ số trên).

[Thời gian đo ngắn do xử lý dữ liệu tốc độ cao độc đáo] Việc sử dụng máy vi tính một chip hiệu suất cao và xử lý dữ liệu độc đáo cho phép đo độ căng trong thời gian ngắn. (tối thiểu 0,5 giây)

[Được trang bị chức năng bộ nhớ] Có thể lưu trữ 10 loại dữ liệu tình trạng dây đai và 89 loại dữ liệu phòng đơn vị.

[Được trang bị chức năng tự động tắt nguồn] Nguồn sẽ tự động tắt 5 phút sau lần thao tác cuối cùng.
Điều này giúp tránh tiêu hao pin do quên tắt công tắc nguồn.

[Có thể chuyển đổi tiếng Nhật/tiếng Anh] Màn hình có thể được chuyển đổi giữa tiếng Nhật và tiếng Anh
bằng cách nhấn và giữ phím “0” và “Enter” cùng lúc khi bật nguồn .

Thông số kỹ thuật chung
Vành đai mục tiêu Đai định thời, đai dẹt, đai chữ V, đai gân chữ V
Dải tần đo 10,0～999[Hz] Độ chính xác đo tần số ±1[Hz] (nhỏ hơn 100[Hz])
±1% (lớn hơn 100[Hz])
Khối lượng đơn vị có thể cấu hình 0,0001～9,999[kg/m] Chiều rộng vành đai có thể cấu hình 1.0～999.9[mm] Độ dài nhịp có thể định cấu hình 1～9999[mm] Số lượng xương sườn có thể được đặt 1～99
Sử dụng nhiệt độ và độ ẩm -10°C đến 50°C 80% trở xuống (không ngưng tụ)
Nhiệt độ và độ ẩm bảo quản -20°C đến 70°C 70% hoặc ít hơn (không ngưng tụ)
Nguồn cấp Pin AA x 2
Tuổi thọ pin Khoảng 30 giờ
Kích thước đường kính ngoài tối đa 95 x 160 x 32 mm (không bao gồm cảm biến micro và pin)
cân nặng 200g (không bao gồm cảm biến micro và pin)
phụ kiện ・Hướng dẫn sử dụng: 1 bản
・Pin khô (loại AA): 2
・Loại cánh tay linh hoạt
・Cảm biến micro: 1 chiếc
