Khớp Nối Xoay hay còn gọi là Khớp Nối Quay, Rotary Joint theo kỹ thuật chuyên ngành.

Khớp nối xoay được sử dụng nhiều trong các hệ thống sản xuất dệt vải, hệ thống sấy, hệ thống sản xuất giấy, Khớp nối xoay dùng cho hơi nóng (steam), nước (water), dầu nóng (hot oil)

Một số hãng khớp nối xoay như: LUX – Taiwan, Carbon – India, Showa Giken, Rotoflux xuất xừ từ Nhật Bản và Ý

Khớp nối Xoay CRW, CRV

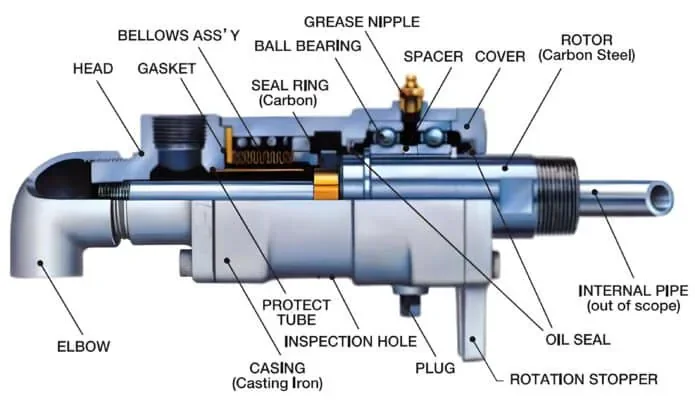

Khớp nối xoay được cấu tạo từ nhiều bộ phận khác nhau. Nhưng về cơ bản sẽ bao gồm 5 bộ phận chính:

Trục (Shaft): xoay với xy lanh có nhiệm vụ mang vật liệu truyền dẫn vào bên trong đường ống.
Seal: ngăn không cho vật liệu truyền dẫn rò rỉ ra môi trường bên ngoài khớp nối xoay.
Bạc đạn – Vòng bi (Bearing): bên trong khớp nối xoay là các ổ bi, ô lăn, ổ trục chịu lực cho phép trục xoay.
Lò xo (Spring): lực đàn hồi của lò xo có tác dụng làm kín và chống rò rỉ.
Vỏ bọc (Housing): che chắn và bảo vệ các thành phần bên trong.

Cấu tạo
Khớp nối xoay được cấu tạo khá đơn giản từ nhiều bộ phận khác nhau. Nhưng về cơ bản sẽ bao gồm 6 bộ phận chính:

Thân khớp nối quay: Được làm từ chất liệu như inox, đồng, thép, hợp kim nhôm. Nó có tác dụng bảo vệ các thiết bị bên trong. Trên phần thân có phần dùng để tra dầu, giúp cho bộ phận này có thể hoạt động tốt hơn.
Đầu ren kết nối: 2 đầu ren bên trong được dùng để kết nối với các hệ thống cấp khí, nước. Ngoài ra 1 đầu ren bên ngoài được kết nối trực tiếp với hệ thống, thiết bị hoạt động.
Trục chuyển động: Giúp cho thiết bị, hệ thống có thể xoay tròn, đều.
Lò xo: được làm từ chất liệu không gỉ.
Gioăng làm kín: được làm từ các chất liệu bền bỉ như cao su… có tác dụng chống rò rỉ các lưu chất.
Bánh xe: Có nhiệm vụ chính là giúp cho trục chuyển động xoay đều.

THÔNG SỐ KỸ THUẬT CẦN BIẾT:

Kích cỡ khớp: 13mm, 21mm, 34mm…
Chất liệu: Thép, inox, đồng thau…
Kiểu lắp: ren xoay trái – phải.
Vòng quay: thông thường 1000 < vòng/phút.
Nhiệt độ thích hợp: Lớn hơn 150° C.
Áp lực làm việc: PN16.
Môi trường: nước, dầu, khí nén…
Xuất xứ: Anh, Mỹ, Nhật Bản, Trung Quốc

Với mỗi nhà sản xuất khác nhau sẽ cung cấp đến khách hàng rất nhiều những thông số kỹ thuật khác nhau về sản phẩm của họ. Vậy để lựa chọn được đúng khớp nối xoay phù hợp cần chú trọng thông số kỹ thuật nào? Các gạch đầu dòng dưới đây là câu trả lời cho câu hỏi này.

Vật liệu truyền dẫn: chất lỏng hay khí
Phạm vi áp suất cho phép: đơn vị psi hoặc Mpa
Tốc độ xoay (quay) cho phép: đơn vị rpm
Nhiệt độ hoạt động: đơn vị độ C hoặc độ F
Số cổng: thường từ 1 đến 8
Vật liệu làm Seal
Độ dài
Đường kính

Hy vọng với bài viết này đã giúp Quý Khách hàng giải đáp phần nào những câu hỏi:

Khớp nối xoay là gì?
Rotary joint là gì hay Rotaty Union là gì?
Nguyên lý hoạt động của khớp nối xoay?
Các ứng dụng của khớp nối xoay?
Chọn mua khớp nối xoay phù hợp với nhu cầu sử dụng?
Địa chỉ mua khớp nối xoay chính hãng ở đâu?

Thông số kỹ thuật khớp nối xoay

Vật liệu: Gang, Thép, Inox
Nhiệt độ: 300 degr C
Áp suất: 16 bar
Kết nối: Nối Ren, Nối Bích,…

Với mỗi ứng dụng cho từng vị trí và môi chất sử dụng khác nhau, vậy nên khớp nối xoay có rất nhiều kiểu thiết kế và mẫu mã khác nhau

Ứng dụng trong các ngành như:
– Làm mát trục căng và cán màng mỏng.
– Máy cán khô.
– Máy cán mỏng in ấn.
– Máy ép máy cán.
– Máy in Opset.
– Máy in quang khắc.
– Máy in khuôn mẫu.
– Máy in báo chí.
– Làm mát lò nung.
– Mạ liên tục.
– Máy xay hình cầu.
– Máy nghiền.
– Máy đóng gói.
– Máy đánh bóng.
– Hệ thống chân không với cacbon than chì.
– Bộ ly hợp khí cho máy ép.
– Thiết bị làm sạch.
