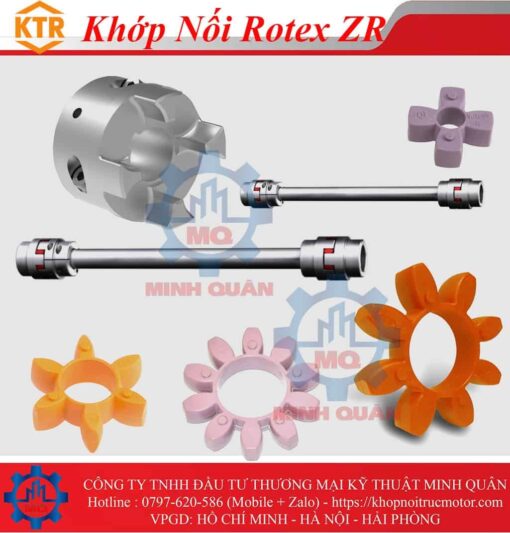

Khớp nối trục ktr Rotex ZR

Khớp nối hàm để bắc cầu khoảng cách trục lớn

Khớp nối hàm xoắn linh hoạt ROTEX ZR là khớp nối nửa vỏ (khớp nối có trục chia đôi) với trục trung gian để bắc cầu cho khoảng cách trục lớn.

Khớp nối có trục chia đôi còn được gọi là khớp nối thiết kế trung tâm thả ra, khớp nối nửa vỏ, khớp nối kẹp hoặc khớp nối đàn hồi có trục kẹp chia đôi.

Khớp nối trục trung gian ROTEX ZR cho phép bắc cầu khoảng cách trục lớn. Các trung tâm kẹp nửa vỏ của nó cho phép lắp ráp/tháo rời hướng tâm (khớp nối thiết kế trung tâm thả ra). Do sự bố trí cardanic kép, khớp nối trục trung gian có thể bù lại những chuyển vị lớn.

Lĩnh vực ứng dụng khớp nối nửa vỏ linh hoạt xoắn ROTEX ZR với trục trung gian:
Khớp nối trục trung gian với các moay ơ kẹp nửa vỏ này được sử dụng ở những nơi cần bắc cầu với khoảng cách trục lớn, e. g. trên hệ thống thang máy cắt kéo và băng tải ở phạm vi mô-men xoắn thấp hơn.

Xin lưu ý: Loại này không được phép sử dụng cho bộ truyền động cần cẩu và vận thăng!

Thông số kỹ thuật khớp nối ROTEX ZR

Đặc trưng
khớp nối hàm cardan kép nửa vỏ (khớp nối nửa vỏ) và trục trung gian (trục cardan)

để bắc cầu khoảng cách trục lớn

Đặc tính giảm chấn tốt nhờ sự sắp xếp kép của các thanh nhện

ống trung gian có thể tháo rời hoàn toàn bằng ổ trục linh hoạt trong nhện GS

bù đắp cho những chuyển vị lớn do thiết kế cardanic kép

Thông tin chi tiết sản phẩm
Đặc tính của khớp nối hàm xoắn linh hoạt:

Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và một con nhện (vòng đàn hồi / vòng cam) được làm bằng T-PUR® (vòng đàn hồi). Các mức độ cứng khác nhau của nhện T-PUR® cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi.

Khớp nối ROTEX yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp/tháo gỡ dễ dàng. Nhiều loại mang lại sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua nhiều loại hub khác nhau.

Chức năng
Chức năng của khớp nối hàm xoắn linh hoạt:

Khớp nối hàm đảm bảo truyền lực giảm rung xoắn và bù đắp các chấn động do máy vận hành không đều tạo ra.

Ngược lại với các khớp nối linh hoạt mà các bộ phận kết nối chịu ứng suất khi uốn và do đó bị mài mòn sớm hơn, các răng linh hoạt của khớp nối ROTEX (chất đàn hồi) chỉ chịu ứng suất nén. Do đó, lợi ích của khớp nối đàn hồi là có thể chịu được tải trọng cao hơn đáng kể.

Các chất đàn hồi biến dạng khi chịu tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.

Tất cả các kích cỡ khớp nối hàm ROTEX đều có góc xoắn tối đa là 5°. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.

Vật liệu
Vật liệu khớp nối hàm xoắn linh hoạt:

Vật liệu đàn hồi T-PUR® của chúng tôi có khả năng chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với các loại polyurethan thông thường. Từ quan điểm trực quan, chúng tôi đã đánh dấu vật liệu T-PUR® (chất đàn hồi) bằng các màu cam (92 Shore A), tím (98 Shore A) và xanh lục nhạt (64 Shore D).
