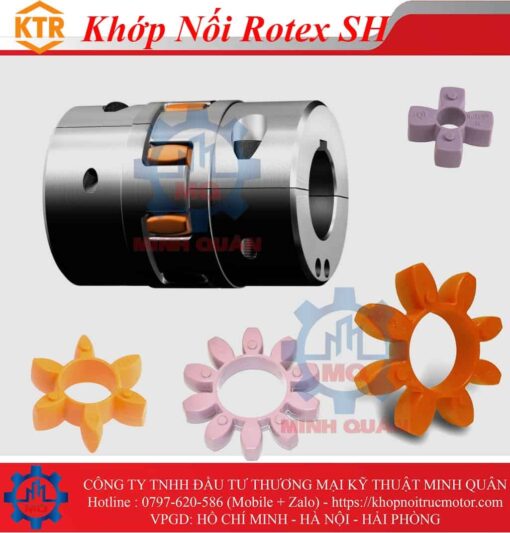

Khớp nối trục ktr Rotex SH

Khớp nối với hub chia / hub SPLIT

Khớp nối hàm xoắn linh hoạt ROTEX SH là khớp nối đàn hồi với các trục chia đôi / trục SPLIT (khớp nối nửa vỏ) dễ bảo trì và có đặc điểm là dễ lắp ráp và tháo rời.

Các trục của khớp nối nửa vỏ ROTEX SH đã được chia thành hai nửa một cách chính xác, cơ học và đáng tin cậy bằng cách “bẻ khóa”. Bề mặt gồ ghề với kết nối khóa dương đảm bảo tạo ra sự khớp chính xác của hai nửa. Các bề mặt có đường viền, có vết nứt thô đảm bảo sự định tâm lý tưởng của các nửa trục. Các trục phân chia cho phép lắp ráp và tháo rời khớp nối đàn hồi theo hướng xuyên tâm thông qua bốn ốc vít mà không cần dịch chuyển các bộ nguồn liền kề. Điều này làm cho khớp nối đàn hồi với trục kẹp chia đôi đặc biệt dễ lắp ráp và bảo trì.

Thiết kế này còn được gọi là khớp nối thiết kế trung tâm drop-our, khớp nối nửa vỏ, khớp nối với hub chia đôi hoặc khớp nối đàn hồi với hub chia đôi.

Thông số kỹ thuật khớp nối ROTEX SH

Đặc trưng
chất liệu gang

tuân thủ ATEX (theo chỉ thị của EU 2014/34/EU)

lắp ráp/tháo gỡ dễ dàng thông qua bốn ốc vít

định tâm cả hai nửa trục qua bề mặt nứt

việc di chuyển các bộ nguồn là không cần thiết để lắp ráp

Thiết kế khớp nối chia trục có các trục được chia thành hai nửa. Kiểu thiết kế này giúp dễ dàng lắp ráp và tháo trục, giúp đơn giản hóa quy trình bảo trì và giảm thời gian ngừng hoạt động.

Đặc điểm cơ bản của bất kỳ thiết kế trục chia đôi nào là hai nửa trục tách ra khỏi nhau thông qua sự phân chia theo chiều ngang (song song với hướng của trục). Điều này cho phép các nửa trung tâm rơi ra khỏi trục một cách hiệu quả mà không cần phải di chuyển bộ truyền động hoặc các bộ phận được dẫn động như máy bơm hoặc động cơ.

Cấu hình/Thiết kế
Với bộ cấu hình khớp nối cho khớp nối hàm xoắn linh hoạt ROTEX®, bạn có thể xác định loại và kích thước khớp nối nào phù hợp với yêu cầu của mình và trực tiếp nhận được dữ liệu kỹ thuật phù hợp.

ĐI ĐẾN CẤU HÌNH

Mô tả chung
Đặc tính của khớp nối hàm xoắn linh hoạt:

Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và một con nhện (vòng đàn hồi / vòng cam) được làm bằng T-PUR® (vòng đàn hồi). Các mức độ cứng khác nhau của nhện T-PUR® cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi.

Khớp nối ROTEX yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp/tháo gỡ dễ dàng. Nhiều loại mang lại sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua nhiều loại hub khác nhau.

Chức năng
Chức năng của khớp nối hàm xoắn linh hoạt:

Khớp nối hàm đảm bảo truyền lực giảm rung xoắn và bù đắp các chấn động do máy vận hành không đều tạo ra.

Ngược lại với các khớp nối linh hoạt mà các bộ phận kết nối chịu ứng suất khi uốn và do đó bị mài mòn sớm hơn, các răng linh hoạt của khớp nối ROTEX (chất đàn hồi) chỉ chịu ứng suất nén. Do đó, lợi ích của khớp nối đàn hồi là có thể chịu được tải trọng cao hơn đáng kể.

Các chất đàn hồi biến dạng khi chịu tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.

Tất cả các kích cỡ khớp nối hàm ROTEX đều có góc xoắn tối đa là 5°. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.

Vật liệu
Vật liệu khớp nối hàm xoắn linh hoạt:

Vật liệu đàn hồi T-PUR® của chúng tôi có khả năng chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với các loại polyurethan thông thường. Từ quan điểm trực quan, chúng tôi đã đánh dấu vật liệu T-PUR® (chất đàn hồi) bằng các màu cam (92 Shore A), tím (98 Shore A) và xanh lục nhạt (64 Shore D).
