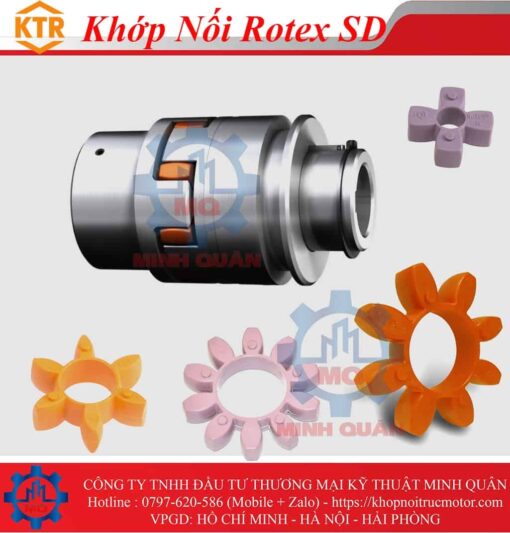

Khớp nối trục ktr Rotex SD

Khớp nối có thể dịch chuyển ở trạng thái dừng

Khớp nối hàm xoắn linh hoạt ROTEX SD là khớp nối đàn hồi có thể dịch chuyển ở trạng thái dừng (khớp nối có thể dịch chuyển).

Khớp nối ROTEX loại SD có thể dịch chuyển cho phép dễ dàng ngắt kết nối giữa phía dẫn động và phía dẫn động khi nhà máy đứng yên.

Xin lưu ý với khớp nối có thể dịch chuyển ROTEX SD:
Liên kết có thể dịch chuyển cũng có sẵn với các chốt khóa, thiết bị khóa và truy xuất vị trí dịch chuyển thông qua các cảm biến.

Đặc trưng
khớp nối hàm có thể dịch chuyển ở trạng thái dừng / khớp nối có thể dịch chuyển

dễ dàng ngắt kết nối. kết nối máy dẫn động và máy được dẫn động khi nhà máy đứng yên

Trung tâm dịch chuyển hiện có có thể được kết hợp với vòng trượt và liên kết dịch chuyển được

Các trục chuyển số nhàm chán thí điểm phải được đặt ở lực dịch chuyển cần thiết sau khi gia công lần cuối

thiết bị chuyển số hoàn chỉnh bao gồm vòng trượt tách làm bằng đồng đỏ, càng chuyển số, trục chuyển số, cần chuyển số, ổ trục kiểu mắt

Thông số kỹ thuật khớp nối ROTEX SD

Thông tin chi tiết sản phẩm
Đặc tính của khớp nối hàm xoắn linh hoạt:

Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và một con nhện (vòng đàn hồi / vòng cam) được làm bằng T-PUR® (vòng đàn hồi). Các mức độ cứng khác nhau của nhện T-PUR® cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi.

Khớp nối ROTEX yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp/tháo gỡ dễ dàng. Nhiều loại mang lại sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua nhiều loại hub khác nhau.

Chức năng
Chức năng của khớp nối hàm xoắn linh hoạt:

Khớp nối hàm đảm bảo truyền lực giảm rung xoắn và bù đắp các chấn động do máy vận hành không đều tạo ra.

Ngược lại với các khớp nối linh hoạt mà các bộ phận kết nối chịu ứng suất khi uốn và do đó bị mài mòn sớm hơn, các răng linh hoạt của khớp nối ROTEX (chất đàn hồi) chỉ chịu ứng suất nén. Do đó, lợi ích của khớp nối đàn hồi là có thể chịu được tải trọng cao hơn đáng kể.

Các chất đàn hồi biến dạng khi chịu tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.

Tất cả các kích cỡ khớp nối hàm ROTEX đều có góc xoắn tối đa là 5°. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.

Vật liệu
Vật liệu khớp nối hàm xoắn linh hoạt:

Vật liệu đàn hồi T-PUR® của chúng tôi có khả năng chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với các loại polyurethan thông thường. Từ quan điểm trực quan, chúng tôi đã đánh dấu vật liệu T-PUR® (chất đàn hồi) bằng các màu cam (92 Shore A), tím (98 Shore A) và xanh lục nhạt (64 Shore D).
