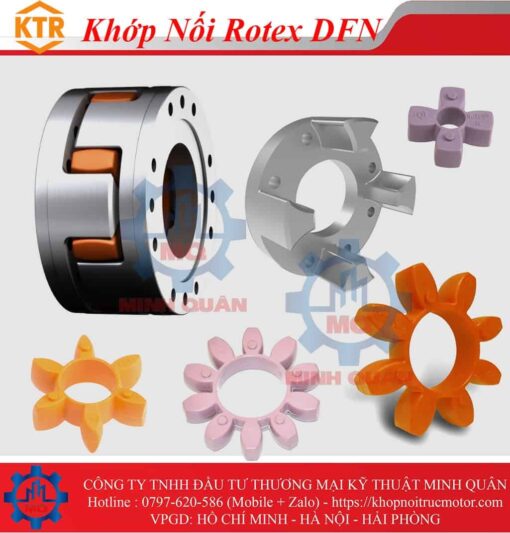

Khớp nối trục ktr Rotex DFN

Khớp nối hàm xoắn linh hoạt ROTEX DFN là khớp nối đàn hồi có kết nối mặt bích ở cả hai bên (khớp nối mặt bích) để bắt vít cho máy dẫn động và máy được dẫn động.
Khớp nối linh hoạt xoắn này đặc biệt thích hợp cho các ứng dụng trong kỹ thuật nặng.

Khớp nối đàn hồi ROTEX DFN với kết nối mặt bích ở cả hai bên có thể được lắp ráp và tháo rời hoàn toàn mà không cần di chuyển các bộ nguồn liền kề. Điều này cũng cho phép thay thế nhện nhanh chóng.

Các mặt bích và trục truyền động có sẵn trong kho.

Thông số kỹ thuật khớp nối ROTEX DFN

Đặc trưng
khớp nối hàm xoắn linh hoạt (khớp nối mặt bích) với kết nối mặt bích ở cả hai bên cho kỹ thuật nặng

để vặn vít dẫn động và máy dẫn động

có thể lắp đặt hướng tâm mà không cần dịch chuyển các bộ phận dẫn động

Có thể thay thế nhện nhanh chóng

vật liệu mặt bích: 3b làm bằng GGG40 (sắt dạng nốt)

Thông tin chi tiết sản phẩm
Đặc tính của khớp nối hàm xoắn linh hoạt:

Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và một con nhện (vòng đàn hồi / vòng cam) được làm bằng T-PUR® (vòng đàn hồi). Các mức độ cứng khác nhau của nhện T-PUR® cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi.

Khớp nối ROTEX yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp/tháo gỡ dễ dàng. Nhiều loại mang lại sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua nhiều loại hub khác nhau.

Chức năng
Chức năng của khớp nối hàm xoắn linh hoạt:

Khớp nối hàm đảm bảo truyền lực giảm rung xoắn và bù đắp các chấn động do máy vận hành không đều tạo ra.

Ngược lại với các khớp nối linh hoạt mà các bộ phận kết nối chịu ứng suất khi uốn và do đó bị mài mòn sớm hơn, các răng linh hoạt của khớp nối ROTEX (chất đàn hồi) chỉ chịu ứng suất nén. Do đó, lợi ích của khớp nối đàn hồi là có thể chịu được tải trọng cao hơn đáng kể.

Các chất đàn hồi biến dạng khi chịu tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.

Tất cả các kích cỡ khớp nối hàm ROTEX đều có góc xoắn tối đa là 5°. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.

Vật liệu
Vật liệu khớp nối hàm xoắn linh hoạt:

Vật liệu đàn hồi T-PUR® của chúng tôi có khả năng chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với các loại polyurethan thông thường. Từ quan điểm trực quan, chúng tôi đã đánh dấu vật liệu T-PUR® (chất đàn hồi) bằng các màu cam (92 Shore A), tím (98 Shore A) và xanh lục nhạt (64 Shore D).
