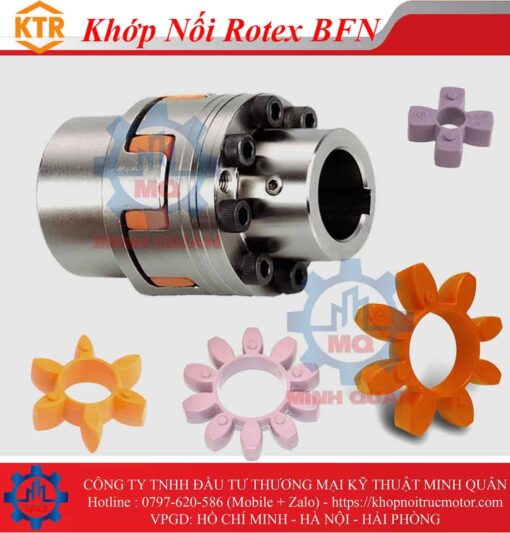

Khớp nối trục ktr Rotex BFN

ROTEX BFN là khớp nối đàn hồi linh hoạt xoắn dưới dạng mặt bích (khớp nối mặt bích) và đặc biệt thích hợp cho các ứng dụng trong kỹ thuật nặng.

Loại BFN của khớp nối đàn hồi ROTEX được đặc trưng bởi loại mặt bích cho phép lắp ráp xuyên tâm và tháo rời khớp nối trục hoặc chất đàn hồi mà không cần dịch chuyển phía dẫn động hoặc phía bị dẫn động.

Trục mặt bích 4N của khớp nối hàm xoắn là loại mặt bích ROTEX BFN được làm bằng thép và mặt bích dẫn động 3Na được làm bằng GJS.

Thông số kỹ thuật khớp nối ROTEX BFN

Đặc trưng
khớp nối hàm không an toàn

quán tính thấp

tuân thủ ATEX (theo chỉ thị của EU 2014/34/EU)

tuân thủ UKEX (theo chỉ thị UKEX SI 2016:1107)

rung động giảm chấn

Thông tin chi tiết sản phẩm
Đặc tính của khớp nối hàm xoắn linh hoạt:

Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và một con nhện (vòng đàn hồi / vòng cam) được làm bằng T-PUR® (vòng đàn hồi). Các mức độ cứng khác nhau của nhện T-PUR® cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi.

Khớp nối ROTEX yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp/tháo gỡ dễ dàng. Nhiều loại mang lại sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua nhiều loại hub khác nhau.

Chức năng
Chức năng của khớp nối hàm xoắn linh hoạt:

Khớp nối hàm đảm bảo truyền lực giảm rung xoắn và bù đắp các chấn động do máy vận hành không đều tạo ra.

Ngược lại với các khớp nối linh hoạt mà các bộ phận kết nối chịu ứng suất khi uốn và do đó bị mài mòn sớm hơn, các răng linh hoạt của khớp nối ROTEX (chất đàn hồi) chỉ chịu ứng suất nén. Do đó, lợi ích của khớp nối đàn hồi là có thể chịu được tải trọng cao hơn đáng kể.

Các chất đàn hồi biến dạng khi chịu tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.

Tất cả các kích cỡ khớp nối hàm ROTEX đều có góc xoắn tối đa là 5°. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.

Vật liệu
Vật liệu khớp nối hàm xoắn linh hoạt:

Vật liệu đàn hồi T-PUR® của chúng tôi có khả năng chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với các loại polyurethan thông thường. Từ quan điểm trực quan, chúng tôi đã đánh dấu vật liệu T-PUR® (chất đàn hồi) bằng các màu cam (92 Shore A), tím (98 Shore A) và xanh lục nhạt (64 Shore D).
