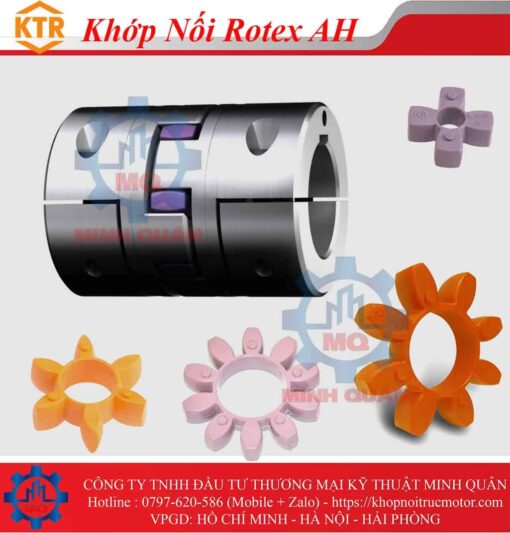

Khớp nối trục ktr Rotex AH

Lắp ráp/tháo rời khớp nối hàm chỉ bằng bốn ốc vít

Khớp nối hàm xoắn linh hoạt ROTEX AH là khớp nối đàn hồi với các trục chia đôi (khớp nối nửa vỏ). Thiết kế này còn được gọi là khớp nối thiết kế trung tâm drop-our, khớp nối nửa vỏ, khớp nối kẹp, khớp nối với hub chia đôi hoặc khớp nối đàn hồi với hub kẹp chia đôi.

Các trục của khớp nối đàn hồi ROTEX loại A-H được tách ra. Dễ dàng lắp/tháo xuyên tâm khớp nối nửa vỏ được thực hiện bằng cách siết và tháo bốn ốc vít. Phiên bản có sẵn cả có và không có rãnh then lông.

Thông số kỹ thuật khớp nối ROTEX AH

Đặc trưng
lắp ráp/tháo gỡ thông qua bốn ốc vít

bù cho các chuyển vị (trục, hướng tâm, góc)

bảo trì miễn phí

tuân thủ ATEX (theo chỉ thị của EU 2014/34/EU)

tuân thủ UKEX (theo chỉ thị UKEX SI 2016:1107)

Thông tin chi tiết sản phẩm

Đặc tính của khớp nối hàm xoắn linh hoạt:

Khớp nối trục ROTEX bao gồm hai trục (nhôm hoặc thép) và một con nhện (vòng đàn hồi / vòng cam) được làm bằng T-PUR® (vòng đàn hồi). Các mức độ cứng khác nhau của nhện T-PUR® cho phép điều chỉnh mức độ giảm chấn và độ cứng xoắn của khớp nối đàn hồi.

Khớp nối ROTEX yêu cầu ít không gian lắp đặt và do đó cho phép lắp ráp/tháo gỡ dễ dàng. Nhiều loại mang lại sự linh hoạt tối đa và đáp ứng các yêu cầu lắp đặt khác nhau thông qua nhiều loại hub khác nhau.

Chức năng
Chức năng của khớp nối hàm xoắn linh hoạt:

Khớp nối hàm đảm bảo truyền lực giảm rung xoắn và bù đắp các chấn động do máy vận hành không đều tạo ra.

Ngược lại với các khớp nối linh hoạt mà các bộ phận kết nối chịu ứng suất khi uốn và do đó bị mài mòn sớm hơn, các răng linh hoạt của khớp nối ROTEX (chất đàn hồi) chỉ chịu ứng suất nén. Do đó, lợi ích của khớp nối đàn hồi là có thể chịu được tải trọng cao hơn đáng kể.

Các chất đàn hồi biến dạng khi chịu tải và tốc độ cao. Phải cung cấp đủ không gian mở rộng.

Tất cả các kích cỡ khớp nối hàm ROTEX đều có góc xoắn tối đa là 5°. Chúng có thể được gắn theo cả chiều ngang và chiều dọc.

Vật liệu
Vật liệu khớp nối hàm xoắn linh hoạt:

Vật liệu đàn hồi T-PUR® của chúng tôi có khả năng chịu được nhiệt độ cao hơn và có tuổi thọ dài hơn đáng kể so với các loại polyurethan thông thường. Từ quan điểm trực quan, chúng tôi đã đánh dấu vật liệu T-PUR® (chất đàn hồi) bằng các màu cam (92 Shore A), tím (98 Shore A) và xanh lục nhạt (64 Shore D).
