Khớp nối Rotex KTR đủ size có sẵn

Bạn đang tìm kiếm một giải pháp khớp nối hiệu quả, bền bỉ, có khả năng thích ứng cao cho các hệ thống máy móc? Khớp nối Rotex KTR chính là lựa chọn hoàn hảo, mang đến sự linh hoạt và cân đối vượt trội cho các ứng dụng chuyên biệt của bạn.

Là dòng khớp nối trục KTR danh tiếng từ hãng KTR couplings (Đức), sản phẩm này được thiết kế để truyền momen cao, giảm chấn và bù sai lệch trục hiệu quả, đặc biệt phù hợp cho các tình huống yêu cầu sự đồng nhất về cấu trúc lắp đặt và tối ưu hóa không gian. Để tìm hiểu thêm về các đặc điểm chung, vật liệu và màu sắc của dòng sản phẩm này, bạn có thể tham khảo bài viết tổng quan về Khớp Nối Rotex KTR của chúng tôi.

Mã Hàng Khớp Nối Rotex

Khớp Nối Rotex 19

Đường kính khớp nối 40mm. Phù hợp với các ứng dụng công suất nhỏ như hệ thống băng tải mini, máy bơm nước dân dụng hoặc các máy công cụ nhỏ. Lỗ trục tối đa khớp nối Rotex 19 của hub 1 là 20mm, hub 1a và 1b là 25mm.

• Rotex 19 Hub 1-1: Chiều dài 66mm.
• Rotex 19 Hub 1-1a: Rotex 19/24, Chiều dài 66mm.
• Rotex 19 Hub 1-1b: Chiều dài tổng thể 78mm.

Khớp Nối Rotex 24

Đường kính khớp nối 55mm. Thường được sử dụng trong các máy bơm, máy nén khí hoặc quạt công nghiệp có công suất trung bình. Lỗ trục tối đa khớp nối Rotex 24 của hub 1 là 24mm, hub 1a và 1b là 35mm.

• Rotex 24 Hub 1-1: Chiều dài 80mm.
• Rotex 24 Hub 1-1a: Rotex 24/32, Chiều dài 80mm.
• Rotex 24 Hub 1-1b: Chiều dài tổng thể 118mm.

Khớp Nối Rotex 28

Đường kính khớp nối 65mm. Thường được ứng dụng trong các hệ thống bơm thủy lực, máy trộn hoặc các thiết bị công nghiệp cỡ trung. Lỗ trục tối đa khớp nối Rotex 28 của hub 1 là 28mm, hub 1a và 1b là 40mm.

• Rotex 28 Hub 1-1: Chiều dài 90mm.
• Rotex 28 Hub 1-1a: Rotex 28/38, Chiều dài 90mm.
• Rotex 28 Hub 1-1b: Chiều dài tổng thể 140mm.

Khớp Nối Rotex 38

Đường kính khớp nối 80mm. Phù hợp với các hệ thống truyền động cho motor công suất từ 7.5kW – 15kW. Lỗ trục tối đa khớp nối Rotex 38 của hub 1 là 38mm, hub 1a và 1b là 48mm.

• Rotex 38 Hub 1-1: Chiều dài 110mm.
• Rotex 38 Hub 1-1a: Rotex 38/45, Chiều dài 110mm.
• Rotex 38 Hub 1-1b: Chiều dài tổng thể 139mm.
• Rotex 38 Hub 1a-1a: Chiều dài 139mm.
• Rotex 38 Hub 1a-1b: Chiều dài 159mm.

Khớp Nối Rotex 42

Đường kính khớp nối 95mm. Được sử dụng rộng rãi trong các máy công cụ lớn, máy in công nghiệp hoặc máy khuấy trộn. Lỗ trục tối đa khớp nối Rotex 42 của hub 1 là 42mm, hub 1a và 1b là 55mm.

• Rotex 42 Hub 1-1: Chiều dài 125mm.
• Rotex 42 Hub 1-1a: Rotex 42/55, Chiều dài 125mm.
• Rotex 42 Hub 1-1b: Chiều dài tổng thể 151mm.
• Rotex 42 Hub 1a-1a: Chiều dài 151mm.
• Rotex 42 Hub 1a-1b: Chiều dài 176mm.
• Rotex 42 Hub 1b-1b: Chiều dài 195mm.

Khớp Nối Rotex 48

Đường kính khớp nối 105mm. Lý tưởng cho các hệ thống motor có công suất từ 22kW – 37kW như trong ngành thép, xi măng. Lỗ trục tối đa khớp nối Rotex 48 của hub 1 là 48mm, hub 1a và 1b là 62mm.

• Rotex 48 Hub 1-1: Chiều dài 140mm.
• Rotex 48 Hub 1-1a: Rotex 48/60, Chiều dài 140mm.
• Rotex 48 Hub 1a-1a: Chiều dài 160mm.
• Rotex 48 Hub 1a-1b: Chiều dài 188mm.
• Rotex 48 Hub 1b-1b: Chiều dài 210mm.

Khớp Nối Rotex 55

Đường kính khớp nối 120mm. Được sử dụng trong các hệ thống truyền động công suất lớn như máy bơm công nghiệp, quạt ly tâm. Lỗ trục tối đa khớp nối Rotex 55 của hub 1 là 60mm, hub 1a và 1b là 74mm.

• Rotex 55 Hub 1-1: Chiều dài 160mm.
• Rotex 55 Hub 1-1a: Rotex 55/70, Chiều dài 160mm.
• Rotex 55 Hub 1a-1a: Chiều dài 185mm.
• Rotex 55 Hub 1a-1b: Chiều dài 210mm.
• Rotex 55 Hub 1b-1b: Chiều dài 250mm.

Khớp Nối Rotex 65

Đường kính khớp nối 135mm. Ứng dụng trong máy cán thép, máy nghiền hoặc các hệ thống bơm áp suất cao. Lỗ trục tối đa khớp nối Rotex 65 của hub 1 là 70mm, hub 1a và 1b là 80mm.

• Rotex 65 Hub 1-1: Chiều dài 185mm.
• Rotex 65 Hub 1-1a: Rotex 65/75, Chiều dài 185mm.
• Rotex 65 Hub 1a-1a: Chiều dài 210mm.
• Rotex 65 Hub 1a-1b: Chiều dài 235mm.
• Rotex 65 Hub 1b-1b: Chiều dài 280mm.

Khớp Nối Rotex 75

Đường kính khớp nối 160mm. Dành cho các ứng dụng siêu tải, hệ thống truyền động công suất trên 100kW. Lỗ trục tối đa khớp nối Rotex 75 của hub 1 là 80mm, hub 1a và 1b là 95mm.

• Rotex 75 Hub 1-1: Chiều dài 210mm.
• Rotex 75 Hub 1-1a: Rotex 75/90, Chiều dài 210mm.
• Rotex 75 Hub 1a-1a: Chiều dài 235mm.
• Rotex 75 Hub 1a-1b: Chiều dài 275mm.
• Rotex 75 Hub 1b-1b: Chiều dài 315mm.

Khớp Nối Rotex 90

Đường kính khớp nối 190mm. Thường được sử dụng trong các nhà máy sản xuất xi măng, khai thác mỏ và các hệ thống tải nặng. Lỗ trục tối đa khớp nối Rotex 90 của hub 1 là 95mm, hub 1a và 1b là 110mm.

• Rotex 90 Hub 1-1: Chiều dài 250mm.
• Rotex 90 Hub 1-1a: Rotex 90/100, Chiều dài 250mm.
• Rotex 90 Hub 1a-1a: Chiều dài 280mm.
• Rotex 90 Hub 1a-1b: Chiều dài 320mm.
• Rotex 90 Hub 1b-1b: Chiều dài 360mm.

Khớp Nối Rotex 100

Đường kính khớp nối 215mm. Dành cho các ứng dụng có yêu cầu truyền momen xoắn cực lớn và chịu tải trọng cao. Lỗ trục tối đa khớp nối Rotex 100 của hub 1 là 110mm, hub 1a và 1b là 125mm.

• Rotex 100 Hub 1-1: Chiều dài 280mm.
• Rotex 100 Hub 1a-1a: Chiều dài 315mm.
• Rotex 100 Hub 1a-1b: Chiều dài 360mm.
• Rotex 100 Hub 1b-1b: Chiều dài 405mm.

Khớp Nối Rotex 110, Rotex 125, Rotex 140, Rotex 160, Rotex 180

Các size khớp nối này được thiết kế cho các ứng dụng công nghiệp nặng nhất, nơi cần truyền momen xoắn khổng lồ và độ bền vượt trội. Thông số chi tiết có thể khác nhau tùy thuộc vào loại hub và vật liệu.

• Rotex 110 Hub 1-1: Đường kính khớp nối 240mm, chiều dài 315mm, lỗ trục max 125mm.
• Rotex 125 Hub 1-1: Đường kính khớp nối 275mm, chiều dài 350mm, lỗ trục max 145mm.
• Rotex 140 Hub 1-1: Đường kính khớp nối 300mm, chiều dài 385mm, lỗ trục max 160mm.
• Rotex 160 Hub 1-1: Đường kính khớp nối 335mm, chiều dài 425mm, lỗ trục max 185mm.
• Rotex 180 Hub 1-1: Đường kính khớp nối 370mm, chiều dài 475mm, lỗ trục max 200mm.

Đặc Điểm Nổi Bật của Khớp Nối Rotex

Thiết Kế Đa Dạng, Linh Hoạt cho Nhiều Ứng Dụng

Khớp nối Rotex là một loại khớp nối vấu được thiết kế độc đáo với hai nửa khớp bằng kim loại ăn khớp với nhau qua một vòng đệm giảm chấn ở giữa. Sự linh hoạt trong thiết kế đến từ ba loại hub chính:

• Hub 1 (loại hạ bậc): Thiết kế nhỏ gọn, giảm trọng lượng, lý tưởng cho các ứng dụng có đường kính trục nhỏ.
• Hub 1a (loại không hạ bậc): Có cùng chiều dài với hub 1 nhưng cho phép lỗ trục lớn hơn. Hub 1a giúp giải quyết bài toán khi cần kết nối với trục có đường kính lớn mà không phải tăng kích thước khớp nối lên một size lớn hơn, tiết kiệm chi phí và không gian.
• Hub 1b (loại không hạ bậc dài hơn): Tương tự hub 1a nhưng có chiều dài lớn hơn, giúp tối ưu hóa việc lắp đặt trên các trục dài, đặc biệt là trục động cơ (motor shaft), mang lại sự ổn định và dễ dàng căn chỉnh.

Dựa trên ba loại hub này, KTR đã tạo ra sáu dạng khớp nối Rotex khác nhau (hub 1-1, hub 1-1a, hub 1-1b, hub 1a-1a, hub 1a-1b và hub 1b-1b), đảm bảo đáp ứng mọi yêu cầu kết nối từ đối xứng đến bất đối xứng, từ trục có đường kính nhỏ đến lớn.

Vật Liệu Đa Dạng và Cơ Chế Bảo Vệ Quá Tải Thông Minh

Khớp nối Rotex được sản xuất từ nhiều loại vật liệu chất lượng cao để phù hợp với các môi trường làm việc khác nhau, bao gồm nhôm, gang, thép và Inox 304.

Ngoài ra, khớp nối còn có cơ chế bảo vệ quá tải thông minh: khi vòng đệm giảm chấn bị hỏng, khớp nối sẽ truyền động qua bề mặt kim loại của hub. Đối với hub nhôm và gang, khớp nối sẽ hoạt động như một “cầu chì cơ học” và bị vỡ để bảo vệ các bộ phận đắt tiền khác. Trong khi đó, các hub bằng thép sẽ cho phép hệ thống tiếp tục hoạt động tạm thời, tránh việc dừng máy đột ngột không mong muốn.

Vòng Đệm Giảm Chấn Rotex T-PUR – Tính Linh Hoạt Cốt Lõi

Vòng đệm giảm chấn (còn gọi là spider) được làm từ vật liệu T-PUR độc quyền của KTR. Vật liệu này có khả năng đàn hồi và chống mài mòn vượt trội, giúp hấp thụ rung động và chấn động hiệu quả. Vòng đệm T-PUR có nhiều độ cứng khác nhau, được phân biệt bằng màu sắc (cam, tím, xanh nhạt), cho phép lựa chọn phù hợp với từng loại ứng dụng và tải trọng.

Minh Quân TTI hiện cung cấp đầy đủ các loạivòng đệm Rotex KTRvới độ cứng và màu sắc khác nhau, đáp ứng mọi yêu cầu ứng dụng:

• Vòng đệm màu cam (92 Sh-A): Độ cứng tiêu chuẩn, phù hợp cho nhiều ứng dụng công nghiệp thông thường, cân bằng giữa khả năng truyền moment và giảm chấn.
• Vòng đệm màu tím (98/95 Sh-A): Độ cứng cao hơn, dành cho các ứng dụng yêu cầu độ cứng vững và khả năng truyền tải lớn hơn, hoặc trong môi trường nhiệt độ cao.
• Vòng đệm màu xanh (64 Sh-D): Độ cứng đặc biệt (theo thang Shore D), mang lại khả năng giảm chấn vượt trội và độ êm ái tối đa, phù hợp cho những hệ thống cần triệt tiêu rung động mạnh.

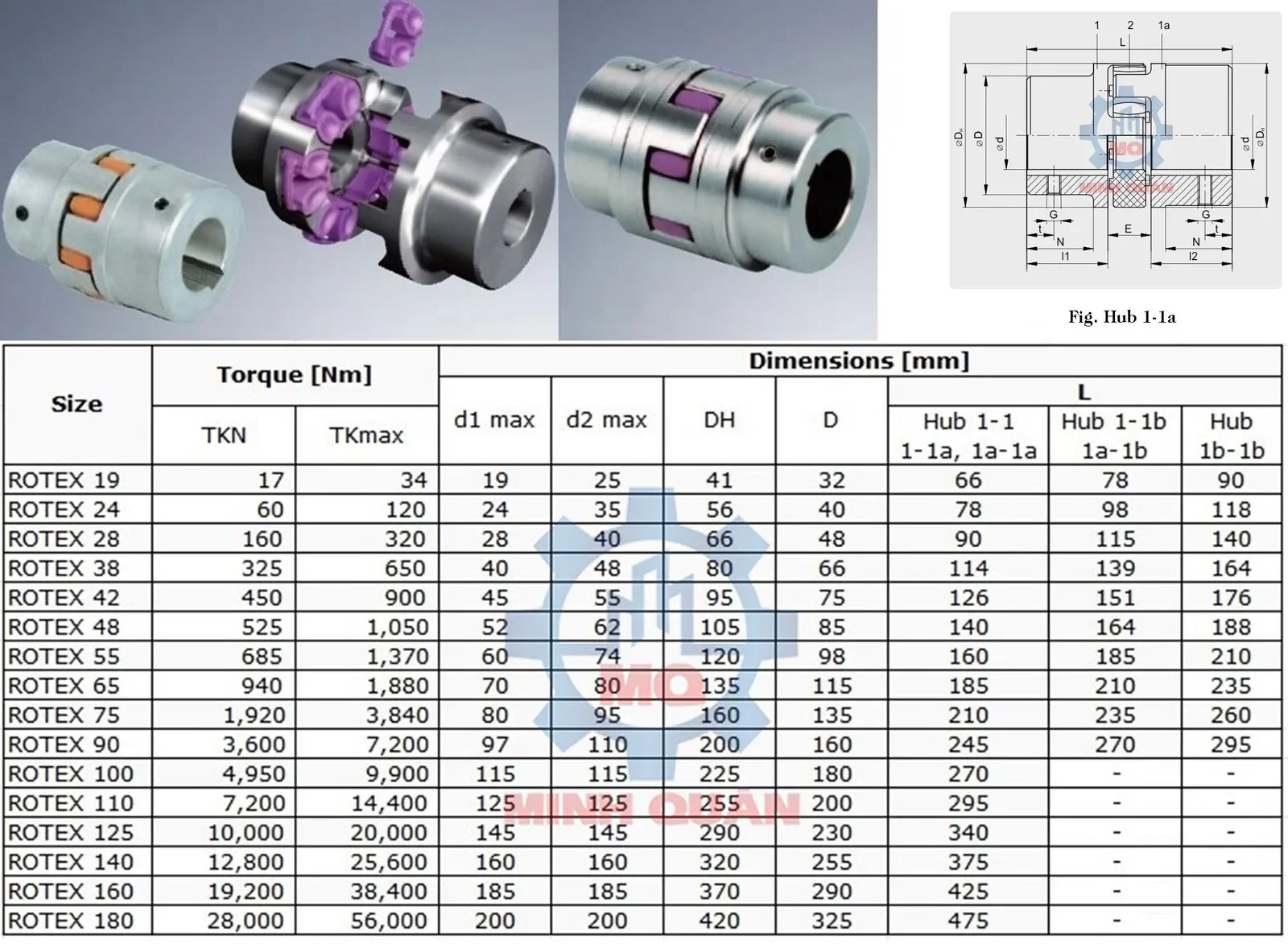

BẢNG Thông Số Kỹ Thuật của Khớp Nối Rotex

Khi bạn đã có ảnh của bảng thông số kỹ thuật, bạn có thể tải lên và tôi sẽ hiển thị nó tại đây.

Thông Tin Bảng Giá Khớp Nối Rotex KTR

Giá của Khớp Nối Rotex KTR phụ thuộc vào nhiều yếu tố như kích thước (size), loại hub, vật liệu, và số lượng.

Để nhận được thông tin chi tiết và cập nhật nhất về bảng giá của các loại khớp nối Rotex KTR và các các loại vòng đệm giảm chấn Rotex KTR T-PUR đi kèm, quý khách hàng vui lòng truy cập trang chuyên biệt của chúng tôi. Tại đây, bạn sẽ tìm thấy báo giá cho nhiều kích thước và vật liệu khác nhau.

Xem bảng giá khớp nối Rotex KTR chi tiết tại đây!

Hoặc liên hệ trực tiếp bộ phận kinh doanh của Minh Quân TTI qua Hotline 0374927864 để được tư vấn và nhận báo giá chính xác nhất tại thời điểm hiện tại, cũng như kiểm tra tình trạng tồn kho.
