Khớp nối Rotex KTR đủ size có sẵn

Bạn đang tìm kiếm một giải pháp khớp nối hiệu quả, bền bỉ, có khả năng thích ứng cao cho các hệ thống máy móc? Khớp nối Rotex KTR chính là lựa chọn hoàn hảo, mang đến sự linh hoạt và cân đối vượt trội cho các ứng dụng chuyên biệt của bạn.

Là dòng khớp nối trục KTR danh tiếng từ hãng KTR couplings (Đức), sản phẩm này được thiết kế để truyền momen cao, giảm chấn và bù sai lệch trục hiệu quả, đặc biệt phù hợp cho các tình huống yêu cầu sự đồng nhất về cấu trúc lắp đặt và tối ưu hóa không gian. Để tìm hiểu thêm về các đặc điểm chung, vật liệu và màu sắc của dòng sản phẩm này, bạn có thể tham khảo bài viết tổng quan về Khớp Nối Rotex KTR của chúng tôi.

Mã Hàng Khớp Nối Rotex

Tại Minh Quân, chúng tôi cung cấp đầy đủ các loại khớp nối trục Rotex: Rotex 19, Rotex 24, Rotex 28, Rotex 38, Rotex 42, Rotex 48, Rotex 55, Rotex 65, Rotex 75, Rotex 90, Rotex 100, Rotex 110, Rotex 125, Rotex 140, Rotex 160 và lớn nhất là Rotex 180, đa dạng vật liệu Nhôm, Gang, Thép, Inox và các biến thể type hub 1, 1a, 1b.

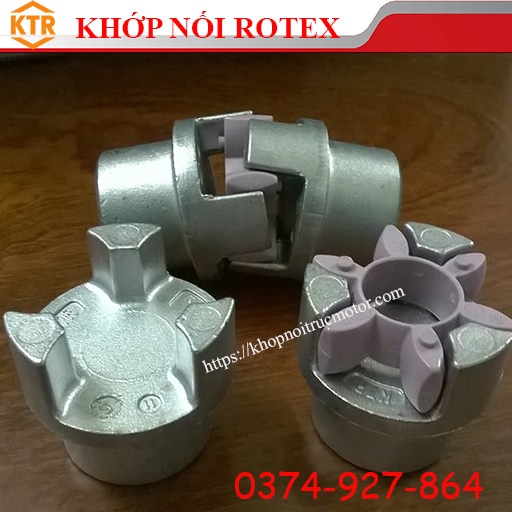

Khớp Nối Rotex 19

Khớp nối Rotex 19 có đường kính ngoài 40mm. Lỗ trục tối đa của hub 1 là 20mm, hub 1a và 1b là 25mm, vật liệu khớp nối bằng nhôm, thép hoặc thép không gỉ Inox, phù hợp với các ứng dụng công suất nhỏ như hệ thống băng tải mini, máy bơm nước dân dụng hoặc các máy công cụ nhỏ.

• Rotex 19 Hub 1-1: Chiều dài 66mm.
• Rotex 19 Hub 1-1a: Rotex 19/24, Chiều dài 66mm.
• Rotex 19 Hub 1-1b: Chiều dài tổng thể 78mm.
• Rotex 19 Hub 1a-1a: Chiều dài 66mm.
• Rotex 19 Hub 1a-1b: Chiều dài 78mm.
• Rotex 19 Hub 1b-1b: Chiều dài tổng thể 90mm.

Khớp Nối Rotex 24

Khớp nối Rotex 24 có đường kính ngoài 55mm. Lỗ trục tối đa của hub 1 là 25mm, hub 1a và 1b là 35mm, vật liệu khớp nối bằng nhôm, thép hoặc thép không gỉ Inox, thường được sử dụng trong các máy bơm, máy nén khí hoặc quạt công nghiệp có công suất trung bình.

• Rotex 24 Hub 1-1: Chiều dài 78mm.
• Rotex 24 Hub 1-1a: Rotex 24/32, Chiều dài 78mm.
• Rotex 24 Hub 1-1b: Chiều dài tổng thể 98mm.
• Rotex 24 Hub 1a-1a: Chiều dài 78mm.
• Rotex 24 Hub 1a-1b: Chiều dài 98mm.
• Rotex 24 Hub 1b-1b: Chiều dài tổng thể 118mm.

Khớp Nối Rotex 28

Khớp nối Rotex 28 có đường kính ngoài 65mm. Lỗ trục tối đa của hub 1 là 28mm, hub 1a và 1b là 40mm, vật liệu khớp nối bằng nhôm, thép hoặc thép không gỉ Inox, thường được ứng dụng trong các hệ thống bơm thủy lực, máy trộn hoặc các thiết bị công nghiệp cỡ trung.

• Rotex 28 Hub 1-1: Chiều dài 90mm.
• Rotex 28 Hub 1-1a: Rotex 28/38, Chiều dài 90mm.
• Rotex 28 Hub 1-1b: Chiều dài tổng thể 115mm.
• Rotex 28 Hub 1a-1a: Chiều dài 90mm.
• Rotex 28 Hub 1a-1b: Chiều dài 115mm.
• Rotex 28 Hub 1b-1b: Chiều dài tổng thể 140mm.

Khớp Nối Rotex 38

Khớp nối Rotex 38 có đường kính ngoài 80mm. Lỗ trục tối đa của hub 1 là 38mm, hub 1a và 1b là 48mm, vật liệu khớp nối bằng nhôm, gang, thép hoặc thép không gỉ Inox, phù hợp với các hệ thống truyền động cho motor công suất từ 7.5kW – 15kW.

• Rotex 38 Hub 1-1: Chiều dài 114mm.
• Rotex 38 Hub 1-1a: Rotex 38/45, Chiều dài 114mm.
• Rotex 38 Hub 1-1b: Chiều dài tổng thể 139mm.
• Rotex 38 Hub 1a-1a: Chiều dài 114mm.
• Rotex 38 Hub 1a-1b: Chiều dài 139mm.
• Rotex 38 Hub 1b-1b: Chiều dài 164mm.

Khớp Nối Rotex 42

Khớp nối Rotex 42 có đường kính ngoài 95mm. Lỗ trục tối đa của hub 1 là 42mm, hub 1a và 1b là 55mm, vật liệu khớp nối bằng nhôm, gang, thép hoặc thép không gỉ Inox, được sử dụng rộng rãi trong các máy công cụ lớn, máy in công nghiệp hoặc máy khuấy trộn.

• Rotex 42 Hub 1-1: Chiều dài 126mm.
• Rotex 42 Hub 1-1a: Rotex 42/55, Chiều dài 126mm.
• Rotex 42 Hub 1-1b: Chiều dài tổng thể 151mm.
• Rotex 42 Hub 1a-1a: Chiều dài 126mm.
• Rotex 42 Hub 1a-1b: Chiều dài 151mm.
• Rotex 42 Hub 1b-1b: Chiều dài 176mm.

Khớp Nối Rotex 48

Khớp nối Rotex 48 có đường kính ngoài 105mm. Lỗ trục tối đa của hub 1 là 48mm, hub 1a và 1b là 62mm, vật liệu khớp nối bằng nhôm, gang, thép hoặc thép không gỉ Inox, lý tưởng cho các hệ thống motor có công suất từ 22kW – 37kW như trong ngành thép, xi măng.

• Rotex 48 Hub 1-1: Chiều dài 140mm.
• Rotex 48 Hub 1-1a: Rotex 48/60, Chiều dài 140mm.
• Rotex 48 Hub 1-1b: Chiều dài 164mm.
• Rotex 48 Hub 1a-1a: Chiều dài 140mm.
• Rotex 48 Hub 1a-1b: Chiều dài 164mm.
• Rotex 48 Hub 1b-1b: Chiều dài 188mm.

Khớp Nối Rotex 55

Khớp nối Rotex 55 có đường kính ngoài 120mm. Lỗ trục tối đa của hub 1 là 60mm, hub 1a và 1b là 74m, vật liệu khớp nối bằng gang, thép hoặc thép không gỉ Inox, được sử dụng trong các hệ thống truyền động công suất lớn như máy bơm công nghiệp, quạt ly tâm.

• Rotex 55 Hub 1-1: Chiều dài 160mm.
• Rotex 55 Hub 1-1a: Rotex 55/70, Chiều dài 160mm.
• Rotex 55 Hub 1-1b: Chiều dài 185mm.
• Rotex 55 Hub 1a-1a: Chiều dài 160mm.
• Rotex 55 Hub 1a-1b: Chiều dài 185mm.
• Rotex 55 Hub 1b-1b: Chiều dài 210mm.

Khớp Nối Rotex 65

Khớp nối Rotex 65 có đường kính ngoài 135mm. Lỗ trục tối đa của hub 1 là 70mm, hub 1a và 1b là 80mm, vật liệu khớp nối bằng gang, thép hoặc thép không gỉ Inox, Ứng dụng trong máy cán thép, máy nghiền hoặc các hệ thống bơm áp suất cao.

• Rotex 65 Hub 1-1: Chiều dài 185mm.
• Rotex 65 Hub 1-1a: Rotex 65/75, Chiều dài 185mm.
• Rotex 65 Hub 1-1b: Chiều dài 210mm.
• Rotex 65 Hub 1a-1a: Chiều dài 185mm.
• Rotex 65 Hub 1a-1b: Chiều dài 210mm.
• Rotex 65 Hub 1b-1b: Chiều dài 235mm.

Khớp Nối Rotex 75

Khớp nối Rotex 75 có đường kính ngoài 160mm. Lỗ trục tối đa của hub 1 là 80mm, hub 1a và 1b là 95mm, vật liệu khớp nối bằng gang và thép, dành cho các ứng dụng siêu tải, hệ thống truyền động công suất trên 100kW.

• Rotex 75 Hub 1-1: Chiều dài 210mm.
• Rotex 75 Hub 1-1a: Rotex 75/90, Chiều dài 210mm.
• Rotex 75 Hub 1-1b: Chiều dài 235mm.
• Rotex 75 Hub 1a-1a: Chiều dài 210mm.
• Rotex 75 Hub 1a-1b: Chiều dài 235mm.
• Rotex 75 Hub 1b-1b: Chiều dài 260mm.

Khớp Nối Rotex 90

Khớp nối Rotex 90 có đường kính ngoài 200mm. Lỗ trục tối đa của hub 1 là 95mm, hub 1a và 1b là 110mm, vật liệu khớp nối bằng gang và thép, thường được sử dụng trong các nhà máy sản xuất xi măng, khai thác mỏ và các hệ thống tải nặng.

• Rotex 90 Hub 1-1: Chiều dài 245mm.
• Rotex 90 Hub 1-1a: Rotex 90/100, Chiều dài 245mm.
• Rotex 90 Hub 1-1b: Chiều dài 270mm.
• Rotex 90 Hub 1a-1a: Chiều dài 245mm.
• Rotex 90 Hub 1a-1b: Chiều dài 270mm.
• Rotex 90 Hub 1b-1b: Chiều dài 295mm.

Khớp Nối Rotex 100

Khớp nối Rotex 100 có đường kính ngoài 225mm. Lỗ trục tối đa của hub 1 là 110mm, hub 1a và 1b là 125mm, vật liệu khớp nối bằng gang và thép, dành cho các ứng dụng có yêu cầu truyền momen xoắn cực lớn và chịu tải trọng cao.

• Rotex 100 Hub 1-1: Chiều dài 270mm.
• Rotex 100 Hub 1-1a: Chiều dài 270mm.
• Rotex 100 Hub 1a-1a: Chiều dài 270mm.

Khớp Nối Rotex 110, Rotex 125, Rotex 140, Rotex 160, Rotex 180

Các size khớp nối này được thiết kế cho các ứng dụng công nghiệp nặng nhất, nơi cần truyền momen xoắn khổng lồ và độ bền vượt trội. Thông số chi tiết có thể khác nhau tùy thuộc vào loại hub và vật liệu.

• Rotex 110 Hub 1-1: Đường kính khớp nối 255mm, chiều dài 295mm, lỗ trục max 125mm.
• Rotex 125 Hub 1-1: Đường kính khớp nối 290mm, chiều dài 340mm, lỗ trục max 145mm.
• Rotex 140 Hub 1-1: Đường kính khớp nối 320mm, chiều dài 375mm, lỗ trục max 160mm.
• Rotex 160 Hub 1-1: Đường kính khớp nối 370mm, chiều dài 425mm, lỗ trục max 185mm.
• Rotex 180 Hub 1-1: Đường kính khớp nối 420mm, chiều dài 475mm, lỗ trục max 200mm.

Đặc Điểm Nổi Bật của Khớp Nối Rotex

Thiết Kế Đa Dạng, Linh Hoạt cho Nhiều Ứng Dụng

Khớp nối Rotex là một loại khớp nối vấu được thiết kế độc đáo với hai nửa khớp bằng kim loại ăn khớp với nhau qua một vòng đệm giảm chấn ở giữa. Sự linh hoạt trong thiết kế đến từ ba loại hub chính:

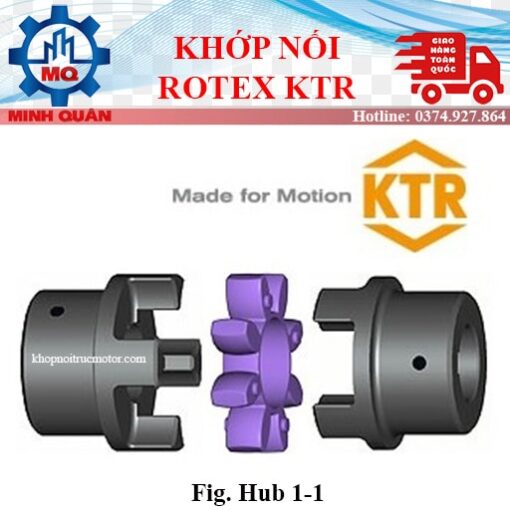

• Hub 1 (loại hạ bậc): Thiết kế nhỏ gọn, giảm trọng lượng, lý tưởng cho các ứng dụng có đường kính trục nhỏ.
• Hub 1a (loại không hạ bậc): Có cùng chiều dài với hub 1 nhưng cho phép lỗ trục lớn hơn. Hub 1a giúp giải quyết bài toán khi cần kết nối với trục có đường kính lớn mà không phải tăng kích thước khớp nối lên một size lớn hơn, tiết kiệm chi phí và không gian.
• Hub 1b (loại không hạ bậc dài hơn): Tương tự hub 1a nhưng có chiều dài lớn hơn, giúp tối ưu hóa việc lắp đặt trên các trục dài, đặc biệt là trục động cơ (motor shaft), mang lại sự ổn định và dễ dàng căn chỉnh.

Dựa trên ba loại hub này, KTR đã tạo ra sáu dạng khớp nối Rotex khác nhau (hub 1-1, hub 1-1a, hub 1-1b, hub 1a-1a, hub 1a-1b và hub 1b-1b), đảm bảo đáp ứng mọi yêu cầu kết nối từ đối xứng đến bất đối xứng, từ trục có đường kính nhỏ đến lớn.

Vật Liệu Đa Dạng và Cơ Chế Bảo Vệ Quá Tải Thông Minh

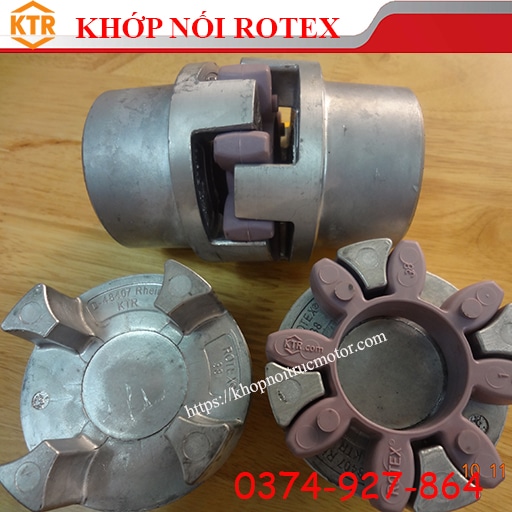

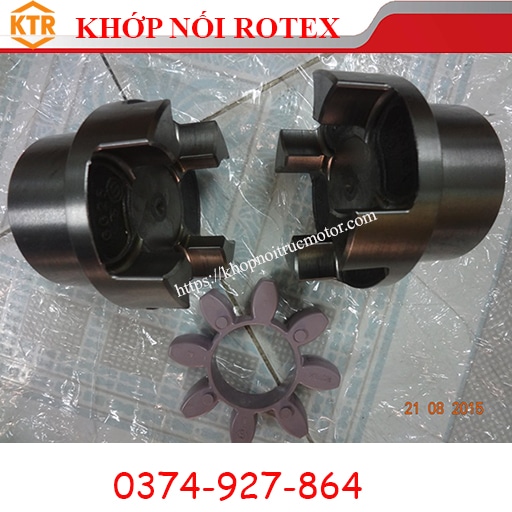

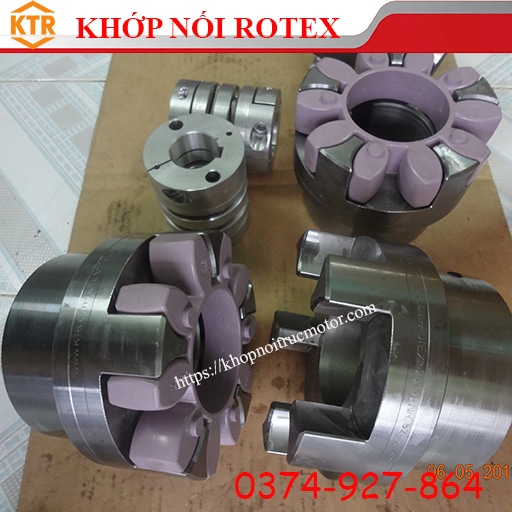

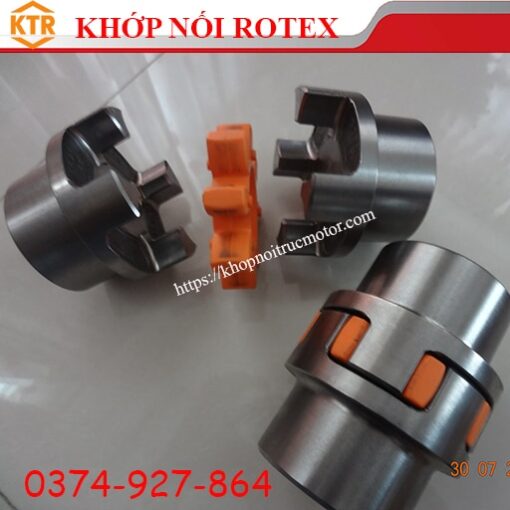

Khớp nối Rotex được sản xuất từ nhiều loại vật liệu chất lượng cao để phù hợp với các môi trường làm việc khác nhau, bao gồm nhôm, gang, thép và Inox 304.

Ngoài ra, khớp nối còn có cơ chế bảo vệ quá tải thông minh: khi vòng đệm giảm chấn bị hỏng, khớp nối sẽ truyền động qua bề mặt kim loại của hub. Đối với hub nhôm và gang, khớp nối sẽ hoạt động như một “cầu chì cơ học” và bị vỡ để bảo vệ các bộ phận đắt tiền khác. Trong khi đó, các hub bằng thép sẽ cho phép hệ thống tiếp tục hoạt động tạm thời, tránh việc dừng máy đột ngột không mong muốn.

Vòng Đệm Giảm Chấn Rotex T-PUR – Tính Linh Hoạt Cốt Lõi

Vòng đệm giảm chấn (còn gọi là spider) được làm từ vật liệu T-PUR độc quyền của KTR. Vật liệu này có khả năng đàn hồi và chống mài mòn vượt trội, giúp hấp thụ rung động và chấn động hiệu quả. Vòng đệm T-PUR có nhiều độ cứng khác nhau, được phân biệt bằng màu sắc (cam, tím, xanh nhạt), cho phép lựa chọn phù hợp với từng loại ứng dụng và tải trọng.

Minh Quân TTI hiện cung cấp đầy đủ các loạivòng đệm Rotex KTRvới độ cứng và màu sắc khác nhau, đáp ứng mọi yêu cầu ứng dụng:

• Vòng đệm màu cam (92 Sh-A): Độ cứng tiêu chuẩn, phù hợp cho nhiều ứng dụng công nghiệp thông thường, cân bằng giữa khả năng truyền moment và giảm chấn.
• Vòng đệm màu tím (98/95 Sh-A): Độ cứng cao hơn, dành cho các ứng dụng yêu cầu độ cứng vững và khả năng truyền tải lớn hơn, hoặc trong môi trường nhiệt độ cao.
• Vòng đệm màu xanh (64 Sh-D): Độ cứng đặc biệt (theo thang Shore D), mang lại khả năng giảm chấn vượt trội và độ êm ái tối đa, phù hợp cho những hệ thống cần triệt tiêu rung động mạnh.

BẢNG Thông Số Kỹ Thuật của Khớp Nối Rotex

Thông Tin Bảng Giá Khớp Nối Rotex KTR

Giá của Khớp Nối Rotex KTR phụ thuộc vào nhiều yếu tố như kích thước (size), loại hub, vật liệu, và số lượng.

Để nhận được thông tin chi tiết và cập nhật nhất về bảng giá của các loại khớp nối Rotex KTR và các các loại vòng đệm giảm chấn Rotex KTR T-PUR đi kèm, quý khách hàng vui lòng truy cập trang chuyên biệt của chúng tôi. Tại đây, bạn sẽ tìm thấy báo giá cho nhiều kích thước và vật liệu khác nhau.

Xem bảng giá khớp nối Rotex KTR chi tiết tại đây!

Hoặc liên hệ trực tiếp bộ phận kinh doanh của Minh Quân TTI qua Hotline 0374927864 để được tư vấn và nhận báo giá chính xác nhất tại thời điểm hiện tại, cũng như kiểm tra tình trạng tồn kho.

Minh Quân TTI – Nhà Phân Phối Khớp Nối Rotex KTR Chính Hãng Tại Việt Nam

Bạn đang tìm nhà cung cấp khớp nối Rotex uy tín, chất lượng cao tại Việt Nam? Minh Quân TTI tự hào là đơn vị nhập khẩu và phân phối khớp nối KTR tại Việt Nam, mang đến các dòng sản phẩm khớp nối trục KTR chính hãng, bao gồm khớp nối Rotex Hub 1b-1b và các biến thể khác. Chúng tôi cung cấp sản phẩm chất lượng cao tới các nhà máy sản xuất trong nước và các đại lý khác trên toàn quốc. Dù bạn ở Hồ Chí Minh, Hà Nội, Bình Dương, Hải Phòng, Bắc Ninh hay các tỉnh thành khác, chúng tôi đều sẵn sàng phục vụ với giá cả hợp lý nhất, nguồn gốc xuất xứ rõ ràng, đầy đủ hóa đơn chứng từ.

Với kho hàng lớn được đặt tại Hồ Chí Minh và Hải Phòng, Minh Quân TTI đảm bảo giao hàng kịp thời, đáp ứng mọi nhu cầu của Quý khách hàng. Hãy đến với Minh Quân TTI để mua khớp nối Rotex hub 1b-1b và được phục vụ tận tâm, chu đáo nhất.
