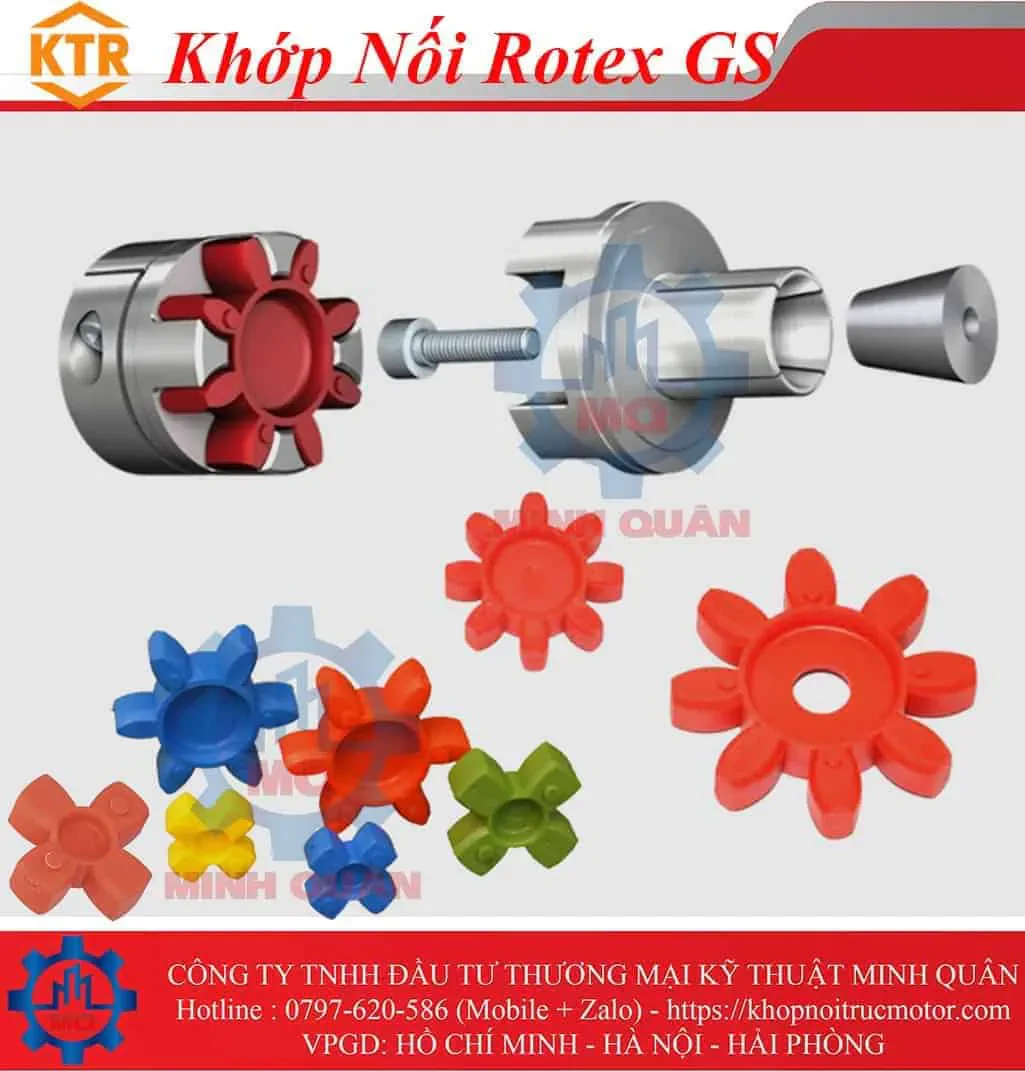

Khớp nối Rotex GS expansion hub

Khớp nối servo không phản ứng ngược ROTEX® GS
YÊU CẦU SẢN PHẨM

TẢI XUỐNG
ROTEX GS là khớp nối servo ba phần không có phản ứng dữ dội dưới ứng suất trước (khớp nối đàn hồi). Các phiên bản trục khác nhau và độ cứng Shore khác nhau xác định khớp nối tối ưu cho từng ứng dụng trong công nghệ tự động hóa.

Khớp nối servo này được áp dụng ở bất cứ nơi nào bộ truyền động cần định vị chính xác. Mặc dù có đặc tính giảm rung, khớp nối vẫn có độ cứng xoắn nên bạn không cần phải giảm độ chính xác ngay cả với các bộ truyền động servo có tính động cao. Các khớp nối đàn hồi không phản ứng ngược ROTEX GS cho phép bù đồng thời các chuyển vị hướng tâm, hướng trục và góc. Khớp nối servo không phản ứng ngược ROTEX GS sử dụng hệ thống bộ công cụ xây dựng, nó có sẵn với nhiều loại trung tâm khác nhau có thể được kết hợp trong một kích thước khớp nối.

Việc lựa chọn vật liệu trung tâm phụ thuộc vào kích thước và nó được làm bằng nhôm hoặc thép. Cả hai loại kết nối ma sát không có rãnh then lông và kết nối khóa dương với rãnh then lông đều có sẵn.

Nhện hiệu suất cao mới dành cho khớp nối servo không phản ứng dữ dội

KTR phân phối một loại nhện mới giúp tăng đáng kể mức hiệu suất của loại khớp nối servo không phản ứng ngược ROTEX GS liên quan đến khả năng chịu nhiệt độ và khả năng chịu áp suất. Vật liệu này là “polyurethane nhiệt dẻo” mới được phát triển với độ cứng “52 Shore D” và khả năng chịu nhiệt độ lên tới 120 ° C. Các ứng dụng chính là thủy lực servo và công nghệ băng thử nghiệm.

Ứng dụng của khớp nối servo ROTEX GS:

Khớp nối cho máy công cụ, công nghệ tự động hóa, công nghệ truyền động, công nghệ y tế, công nghệ đóng gói
Khớp nối servo không có phản ứng ngược (khớp nối trục rỗng) cho trục rỗng

Các trục mở rộng ROTEX GS (khớp nối trục rỗng) được sử dụng khi mô men xoắn phải được truyền qua trục rỗng, ví dụ. g. các ứng dụng có khoảng cách trục ngắn hoặc điều kiện lắp đặt hẹp.

Với khớp nối trục rỗng này, kết nối trục-trung tâm dễ dàng, an toàn và ma sát được tạo ra thông qua vít định tâm. Các trục được làm bằng nhôm và trục mở rộng được làm bằng thép.

Đặc trưng
khớp nối trục rỗng với hệ thống kẹp tích hợp cho các kết nối trục rỗng

nhỏ gọn: kích thước khoảng cách trục nhỏ

lắp ráp nhanh

kết nối kẹp tự định tâm

có thể được kết hợp với nhiều loại trung tâm khác nhau

Thông tin chi tiết sản phẩm

Thông số kỹ thuật khớp nối ROTEX GS

mô tả khớp nối servo ROTEX GS:

Khớp nối servo ROTEX GS của chúng tôi là khớp nối trục cứng xoắn, mềm khi uốn, đóng vai trò là bộ phận kết nối giữa bộ truyền động và cảm biến đo.

Chúng truyền mô-men xoắn không bị phản ứng ngược và phù hợp. Điều này làm cho khớp nối trục không có phản ứng ngược của chúng tôi có độ chính xác cao. Chúng cũng cho phép bù đồng thời các chuyển vị hướng tâm, hướng trục và góc. Nhờ có sự đa dạng về loại khớp nối và thiết kế trục, chúng tôi có thể cung cấp khớp nối phù hợp cho hầu hết mọi ứng dụng.

Chức năng
Điều kiện không có phản ứng ngược của khớp nối servo ROTEX GS:

Ngoài hình dạng hàm của các trục khớp nối, độ phản ứng bằng 0 của khớp nối servo không có phản ứng ngược ROTEX® GS (khớp nối đàn hồi) phần lớn dựa trên hình dạng của các nhện ROTEX® GS. Chúng được thiết kế sao cho các răng lồi của nhện vừa khít với các hàm lõm của trục khớp nối dưới ứng suất trước. Kết hợp với đường trục thẳng tạo nên áp suất bề mặt thấp và độ cứng cao hơn của hệ thống khớp nối.

Vật liệu
Các chân của khớp nối servo ROTEX GS:

Các con nhện linh hoạt của khớp nối servo của chúng tôi có năm loại độ cứng Shore khác nhau. Điều này cho phép dễ dàng điều chỉnh khớp nối phù hợp với các điều kiện riêng của ứng dụng có xét đến độ cứng xoắn và đặc tính rung.

Răng của nhện hấp thụ các chuyển động và được hỗ trợ xuyên tâm theo đường kính trong bằng một mạng lưới. Với gia tốc mạnh hoặc tốc độ cao, điều này sẽ ngăn ngừa biến dạng bên trong hoặc bên ngoài quá cao. Nhiệt độ môi trường xung quanh cho phép phụ thuộc vào độ cứng Shore của nhện.
