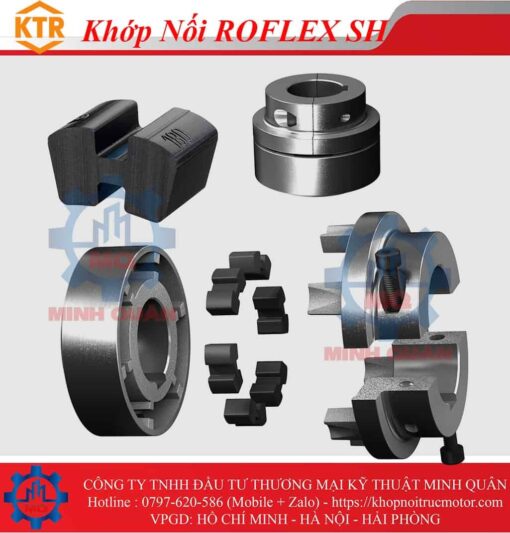

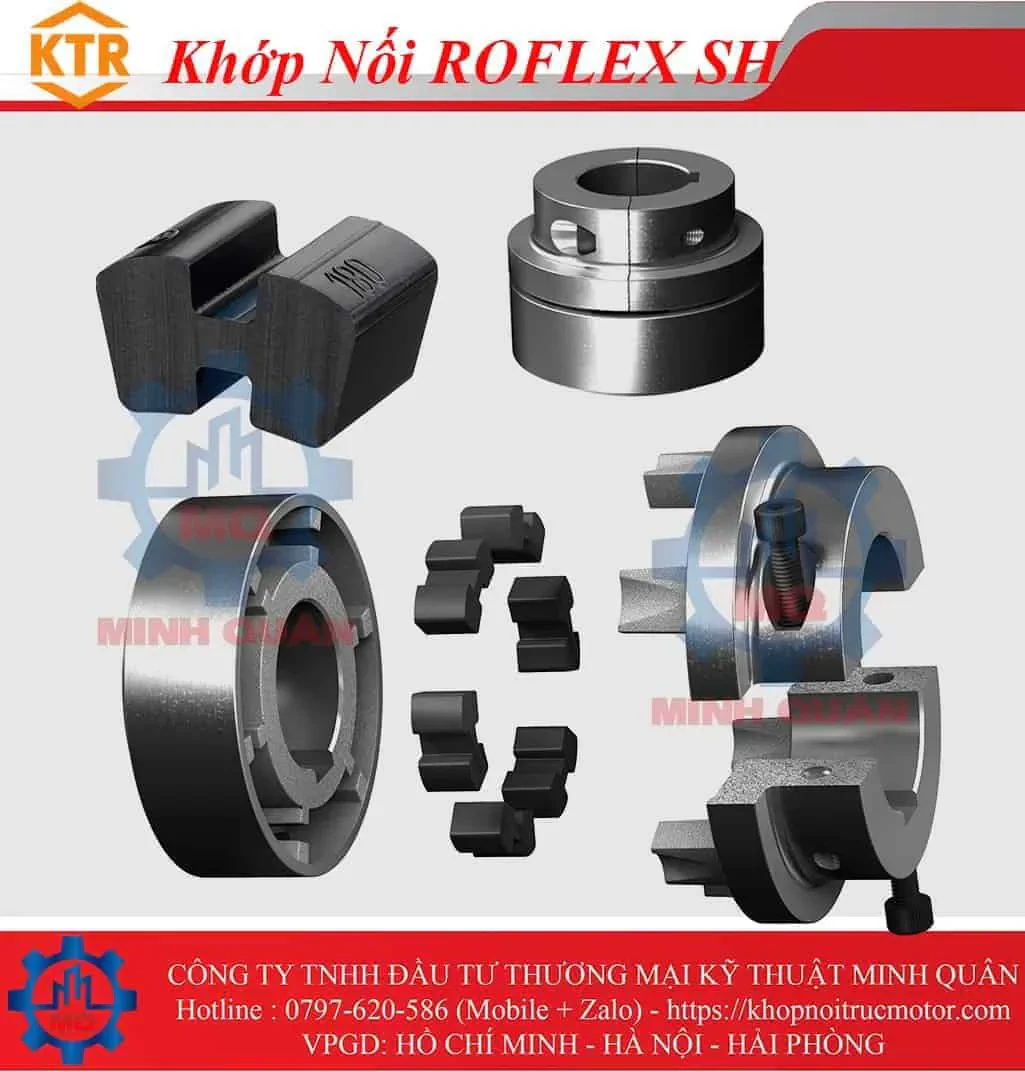

Khớp nối ROFLEX SH

Khớp nối trục an toàn ROFLEX®

Một lựa chọn mới của khớp nối đã được chứng minh theo DIN 740 là sự kết hợp của nó với phần cam tách (ROFLEX SH) được sản xuất thông qua quá trình tách vết nứt, còn gọi là vết nứt. Trong những thời điểm sẵn có, dễ bảo trì, thiết kế nhỏ gọn và an toàn vận hành, các đặc tính ngắn gọn và dễ bảo trì là một lợi ích quan trọng mà mọi nhà điều hành đều đánh giá cao.

Không cần phải nói rằng ROFLEX bù đắp bất kỳ loại dịch chuyển trục nào (trục, hướng tâm, góc) một cách đáng tin cậy trong khi giảm chấn động và giảm rung động xoắn.

ROFLEX được phê duyệt để sử dụng trong môi trường có khả năng gây nổ. Điều này được xác nhận bằng sự chấp thuận ATEX áp dụng cho khu vực Châu Âu và tuyên bố EAC dành cho khu vực Á-Âu. Chứng chỉ kiểm tra loại ATEX và chứng chỉ EAC được chỉ định trong mục menu “Dịch vụ”.

Tổng quan: Khớp nối trục an toàn ROFLEX®
Một tính năng đặc biệt của khớp nối trục ROFLEX® linh hoạt và không an toàn về mặt xoắn là khả năng đáp ứng thiết kế ngắn của nó. DBSE ngắn [Khoảng cách giữa các đầu trục]. Kích thước khoảng cách trục ngắn cho phép các bộ nguồn tiết kiệm không gian.

Khớp nối trục với bộ đàn hồi sẽ được thay thế khi lắp

Khớp nối trục xoắn linh hoạt, không an toàn ROFLEX SH Split là khớp nối trục ba phần nhỏ gọn để truyền lực giảm rung xoắn.

Khớp nối hàm xoắn linh hoạt ROFLEX SH Split là khớp nối đàn hồi có trục bị nứt (SH SPLIT).

Thiết kế này còn được gọi là khớp nối thiết kế trung tâm drop-our, khớp nối nửa vỏ, khớp nối kẹp, khớp nối với hub chia đôi hoặc khớp nối đàn hồi với hub kẹp chia đôi.

Do các trục phân chia, khớp nối có thể được lắp ráp và tháo rời theo hướng tâm mà không cần di chuyển các bộ nguồn liền kề. Trước khi bắt đầu vận hành từng động cơ điện, phải thực hiện kiểm tra hướng xoắn để đảm bảo truyền động không bị hỏng. Điều này có thể thực hiện được mà không gặp bất kỳ vấn đề gì với ROFLEX SH và có thể được triển khai cục bộ tại công trường.

Khớp nối được sử dụng trong kỹ thuật cơ khí nói chung và phù hợp cho nhiều ứng dụng, thường là giữa động cơ IEC hoặc Nema tiêu chuẩn và hộp số công nghiệp nơi nó được gắn dưới dạng khớp nối tốc độ cao ở phía động cơ.

Dù sao, nó chủ yếu được sử dụng trong ngành máy bơm giữa động cơ điện và máy bơm.

Thông số kỹ thuật khớp nối ROFLEX SH

Đặc trưng
khớp nối trục ba phần để truyền lực giảm rung xoắn

plug-in hướng trục, lắp ráp dễ dàng

lắp ráp/tháo gỡ dễ dàng thông qua bốn ốc vít

nhỏ gọn: kích thước khoảng cách trục nhỏ

nhện đàn hồi có thể được thay thế khi lắp ráp

Một tính năng đặc biệt của khớp nối trục ROFLEX linh hoạt và không an toàn về mặt xoắn là thiết kế nhỏ gọn của nó. DBSE ngắn “Khoảng cách giữa các đầu trục”.

Kích thước khoảng cách trục ngắn cho phép các bộ nguồn tiết kiệm không gian.

Hoàn toàn mới với acc khớp nối nổi tiếng. theo DIN 740 là sự kết hợp với phần cam tách (ROFLEX SH) được tạo ra thông qua vết nứt.

Trong thời điểm sẵn có, bảo trì dễ dàng, thiết kế nhỏ gọn và an toàn vận hành, các tính năng nhỏ gọn và dễ bảo trì là một lợi thế lớn mà mọi người dùng đều đánh giá cao.

Không cần phải nói rằng ROFLEX bù đắp một cách đáng tin cậy cho bất kỳ loại dịch chuyển trục nào (trục, hướng tâm, góc) đồng thời giảm chấn động và giảm rung động xoắn.

ROFLEX phù hợp và được phê duyệt để sử dụng trong môi trường có khả năng gây nổ. Điều này được phê duyệt bởi chứng nhận ATEX áp dụng cho khu vực Châu Âu và chứng nhận EAC áp dụng cho khu vực Á-Âu. Bạn sẽ tìm thấy chứng chỉ kiểm tra loại ATEX và chứng chỉ EAC trong mục menu “dịch vụ”.

Chức năng
Chức năng của khớp nối trục an toàn:

Khớp nối trục POLY-NORM bao gồm hai trục mà mỗi trục cam được đặt trong khoảng hở được thiết kế riêng của trục còn lại bằng một nửa.

Thiết kế nhỏ gọn này của khớp nối trục cho phép kết nối các trục với kích thước khoảng cách trục đặc biệt ngắn. Chất đàn hồi được bố trí giữa các cam sẽ truyền mô-men xoắn đồng thời bù đắp cho bất kỳ loại dịch chuyển nào.
