Khớp nối răng vỏ nhựa BoWex ELASTIC

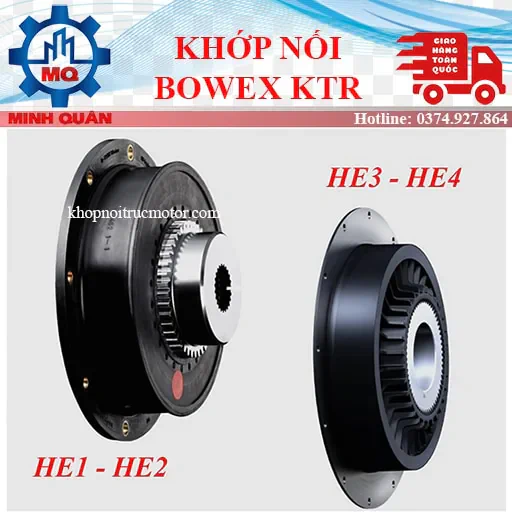

Loại khớp nối BoWex-ELASTIC HE1/HE2 là khớp nối mặt bích có độ linh hoạt cao với SAE và kích thước mặt bích đặc biệt để lắp vào động cơ I.C.

Thiết kế này đặc trưng bởi mặt bích lắp làm bằng polyamit có sẵn với năm kích cỡ khớp nối và sáu kích cỡ mặt bích SAE. Khớp nối mặt bích HE1/HE2 có thể áp dụng ở nhiệt độ hoạt động tối đa là 100 °C.

Sự kết hợp với các trục khớp nối của dòng sản phẩm tiêu chuẩn BoWex cho phép bù đắp độ lệch của phía dẫn động và phía bị dẫn động. Khớp nối được đánh giá và phê duyệt phù hợp với môi trường có khả năng gây nổ. theo chỉ thị của EU 2014/34/EU. Việc phân biệt giữa loại 1 và loại 2 tương ứng dẫn đến phiên bản khớp nối nhỏ gọn hoặc dài.

Thông số kỹ thuật khớp nối BoWex-ELASTIC

Đặc trưng
khớp nối mặt bích rất linh hoạt với SAE và kích thước đặc biệt

giảm rung động xoắn

bù chuyển vị ở phía dẫn động và phía bị dẫn động

lắp trục mà không cần vặn vít tiếp theo

có sẵn ở độ cứng Shore T40, T50 và T65 ShA

Loại khớp nối BoWex-ELASTIC HE3/HE4 là khớp nối mặt bích có độ linh hoạt cao với SAE và kích thước mặt bích đặc biệt để lắp vào động cơ IC. Thiết kế này được đặc trưng bởi mặt bích lắp làm bằng thép có sẵn với 16 kích cỡ khớp nối và 10 kích cỡ mặt bích SAE.

Mặt bích lắp làm bằng thép cho phép giảm độ dày chất đàn hồi xuống 10 mm, mang lại thiết kế vô cùng nhỏ gọn. Khớp nối mặt bích HE3/HE4 có thể áp dụng ở nhiệt độ hoạt động tối đa là 100 °C.

Sự kết hợp với các trục khớp nối của dòng sản phẩm tiêu chuẩn BoWex cho phép bù đắp độ lệch của phía dẫn động và phía bị dẫn động. Khớp nối mặt bích được đánh giá và phê duyệt phù hợp với môi trường có khả năng gây nổ. theo chỉ thị của EU 2014/34/EU.

Loại HE-D là phiên bản đặc biệt với sự sắp xếp kép các chất đàn hồi để tăng gấp đôi mô-men xoắn. Việc phân biệt giữa loại 3 và loại 4 tương ứng dẫn đến phiên bản khớp nối nhỏ gọn hoặc dài.

Đặc trưng
khớp nối mặt bích rất linh hoạt với SAE và kích thước đặc biệt

dao động giảm chấn – dao động xoắn giảm chấn

bù chuyển vị ở phía dẫn động và phía bị dẫn động

lắp trục mà không cần vặn vít tiếp theo

có sẵn ở độ cứng Shore T40, T50 và T65 ShA

Đối với các bộ truyền động chịu dao động xoắn nghiêm trọng để truyền mômen linh hoạt khi kết hợp động cơ diesel với hộp chia tách, máy phát điện, máy nén, bơm cấp liệu hoặc bơm cao áp, v.v.:

Khớp nối mặt bích BoWex-ELASTIC bao gồm một phần tử cao su hình tròn, rất linh hoạt được làm bằng cao su tự nhiên được ứng suất theo tỷ lệ mô-men xoắn trên lỗ khoan. Thành phần trung tâm plug-in hướng trục bên trong với spline bên ngoài tương ứng với loại cơ bản của BoWex. BoWex-ELASTIC có nhiều loại độ cứng đàn hồi khác nhau với mặt bích lắp trên acc phía động cơ. đến SAE J620 và có kích thước đặc biệt cho công suất lên tới 5.000 kW.
