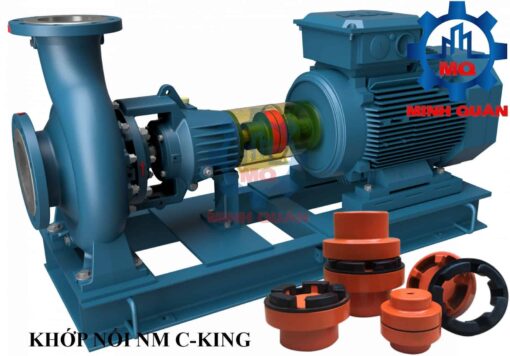

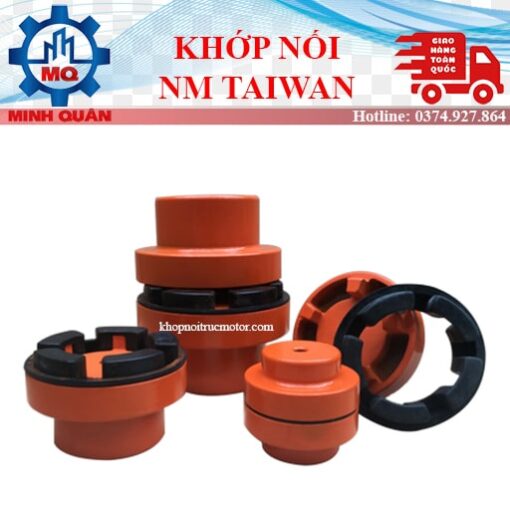

Khớp nối NM hay Khớp nối Nor-Mex TNM là loại khớp nối trục đàn hồi (Elastic Coupling), được thiết kế đặc biệt để kết nối các trục motor (khớp nối motor) và máy bơm (khớp nối máy bơm) trong hệ thống truyền động công nghiệp. Đây là dòng khớp nối giảm chấn (damping coupling) kiểu khớp nối vấu (jaw coupling) với đệm lót bằng cao su giảm chấn (rubber damper) vật liệu NBR.
Với dải sản phẩm đầy đủ từ NM 50, NM 67 đến NM 214, Khớp nối NM không chỉ truyền mô-men xoắn hiệu quả mà còn đóng vai trò như một bộ giảm chấn động cơ quan trọng, giúp hấp thụ rung động, chống va đập và bù sai lệch trục (Angular, Radial, Axial Misalignment) cực tốt.
Công ty Minh Quân TTI là nhà cung cấp Khớp Nối NM Chính Hãng, luôn có sẵn các vòng đệm cao su giảm chấn và đầy đủ các mã hàng tại kho.
I. Chi tiết các Mã hàng Khớp nối NM – Nor-Mex TNM
Khớp Nối NM 50: Khớp Nối Động Cơ Nhỏ – Thông số & Ứng dụng
Khớp nối NM 50 là mẫu nhỏ nhất trong dòng khớp nối đàn hồi này, thường được dùng cho các khớp nối động cơ mô tơ công suất nhỏ và các ứng dụng bơm dầu, bơm hóa chất quy mô phòng thí nghiệm. Được cấu tạo từ hai nửa khớp bằng gang và vòng đệm cao su giảm chấn, NM 50 có khả năng truyền mô-men xoắn danh định khoảng 13 Nm, đảm bảo hoạt động êm ái, giảm thiểu tiếng ồn và kéo dài tuổi thọ ổ bi.
Thông số kích thước khớp nối NM50
- Đường kính ngoài khớp nối A: 50mm
- Mô-men xoắn danh định: 13Nm
- Tốc độ quay tối đa: 13,500 vòng/phút
- Đường kính cùi khớp nối B: 33mm
- Lỗ trục tối thiểu D min: 7mm
- Lỗ trục tối đa D max: 19mm
- Chiều dài khớp nối L: 52mm
- Trọng lượng: 0.48kg

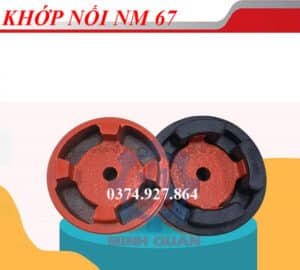

Khớp Nối NM 67: Khớp Nối Bơm Nước Công Nghiệp và Giảm Chấn Cao Su

Khớp Nối NM-67 là khớp nối trục cao su phổ biến cho các khớp nối bơm nước và khớp nối bơm thủy lực cỡ vừa. Mặc dù cấu tạo thân gang và vòng đệm bằng cao su NBR giữ nguyên, NM 67 có Mô-men xoắn danh định tăng lên 22 Nm. Đây là một loại nối trục đàn hồi giúp cô lập rung động hiệu quả, lý tưởng cho các môi trường sản xuất cần độ ổn định cao, đóng vai trò như một bộ giảm chấn khớp nối thiết yếu.
Thông số kích thước khớp nối NM67
- Mô-men xoắn danh định: 22 Nm
- Tốc độ quay tối đa: 10,000vòng/phút
- Đường kính ngoài khớp nối A: 67mm
- Đường kính cùi khớp nối B: 46mm
- Lỗ trục tối thiểu D min: 9mm
- Lỗ trục tối đa D max: 28mm
- Chiều dài khớp nối L: 30mm
- Trọng lượng: 1kg

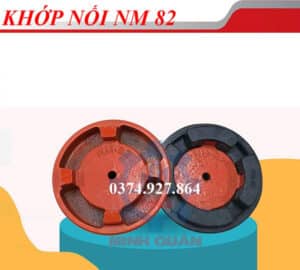

Khớp Nối NM 82: Nối Trục Mô Tơ Giảm Chấn cho Công suất Trung bình
Khớp Nối NM-82 là giải pháp nối trục motor và khớp nối trục động cơ được ưa chuộng, nổi bật với khả năng xử lý độ lệch trục lớn hơn. Đệm khớp nối cao su trong NM 82 có khả năng chịu đựng nhiệt độ và dầu mỡ tốt. Với đường kính ngoài 82mm và Mô-men xoắn 48 Nm, NM 82 là lựa chọn tối ưu cho các hệ thống truyền tải công suất trung bình, đặc biệt trong các ứng dụng khớp nối trục mềm.

Thông số kích thước khớp nối NM82
- Mô-men xoắn danh định: 48Nm
- Tốc độ quay tối đa: 8,000 vòng/phút
- Đường kính ngoài khớp nối A: 82mm
- Đường kính cùi khớp nối B: 53mm
- Lỗ trục tối thiểu D min: 10mm
- Lỗ trục tối đa D max: 32mm
- Chiều dài khớp nối L: 40mm
- Trọng lượng: 1.8kg

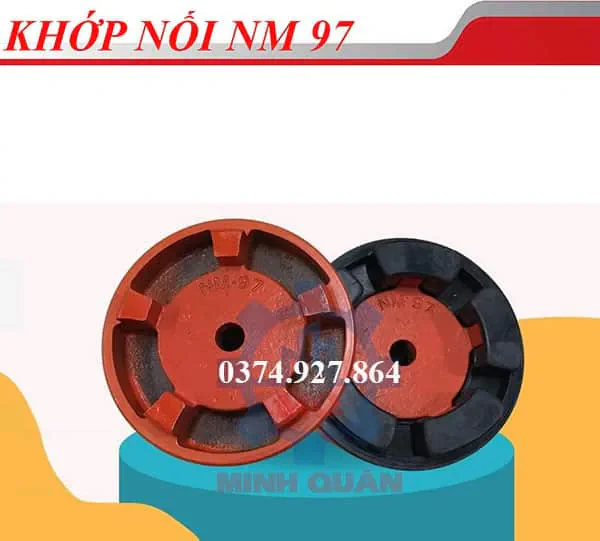

Khớp Nối NM 97: Tối ưu cho Máy Khuấy và Máy Trộn – Cao Su Khớp Nối

Khớp Nối NM-97 là một trong những mã hàng bán chạy nhất, lý tưởng cho các ứng dụng khớp nối trục mềm trong máy khuấy, máy trộn và các thiết bị đòi hỏi sự truyền động ổn định. Ngoài vật liệu gang tiêu chuẩn, vòng đệm giảm chấn của NM 97 đảm bảo hấp thụ lực xoắn cực đại lên đến 96 Nm, bảo vệ hộp giảm tốc và trục động cơ khỏi các xung lực đột ngột. Khớp nối cao su giảm chấn này còn có khả năng cách điện nhẹ và là giải pháp khớp nối trục bơm đáng tin cậy.
Thông số kích thước khớp nối NM97
- Mô-men xoắn danh định: 96 Nm
- Tốc độ quay tối đa: 7,000 vòng/phút
- Đường kính ngoài khớp nối A: 97mm
- Đường kính cùi khớp nối B: 69mm
- Lỗ trục tối thiểu D min: 12mm
- Lỗ trục tối đa D max: 42mm
- Chiều dài khớp nối L: 50mm
- Trọng lượng: 3.3kg

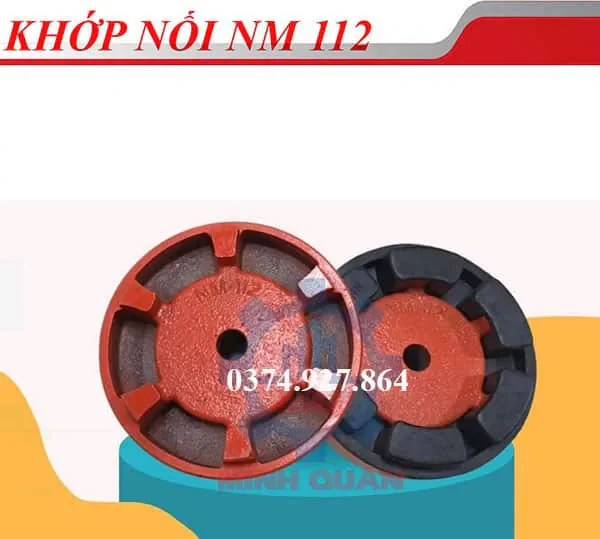

Khớp Nối NM 112: Ứng dụng Bơm Thủy lực và Khớp Nối Giảm Chấn Cao Su
Khớp Nối NM-112 là khớp nối trục đàn hồi chuyên dụng cho các hệ thống khớp nối bơm thủy lực lớn hơn, nơi yêu cầu Mô-men xoắn 150 Nm. Việc sử dụng cao su khớp nối NBR cho phép NM 112 hoạt động hiệu quả trong môi trường có dầu mỡ và nhiệt độ cao. Khớp nối giảm chấn cao su này có vai trò thiết yếu trong việc giảm chấn khớp nối, bảo vệ các bộ phận cơ khí đắt tiền khỏi các rung động và va đập.

Thông số kích thước khớp nối NM112
- Mô-men xoắn danh định: 150 Nm
- Tốc độ quay tối đa: 6,000 vòng/phút
- Đường kính ngoài khớp nối A: 112mm
- Đường kính cùi khớp nối B: 79mm
- Lỗ trục tối thiểu D min: 14mm
- Lỗ trục tối đa D max: 48mm
- Chiều dài khớp nối L: 60mm
- Trọng lượng: 5,2kg

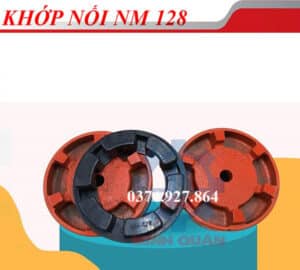

Khớp Nối NM 128: Khả năng Chịu tải Cao và Nối Trục Mô Tơ

Khớp Nối NM-128 là một bước tiến về khả năng chịu tải, thường được sử dụng như khớp nối trục mô tơ cho động cơ công suất lớn. Với Mô-men xoắn danh định lên đến 250 Nm, NM 128 đảm bảo tuổi thọ cao ngay cả khi hoạt động liên tục. Vòng đệm cao su khớp nối được thiết kế đặc biệt để chịu được sự mài mòn và va đập từ các ứng dụng tải nặng, mang lại sự ổn định tuyệt đối cho hệ thống khớp nối động cơ.
Thông số kích thước khớp nối NM128
- Mô-men xoắn danh định: 250 Nm
- Tốc độ quay tối đa: 5,000 vòng/phút
- Đường kính ngoài khớp nối A: 128mm
- Đường kính cùi khớp nối B: 90mm
- Lỗ trục tối thiểu D min: 18mm
- Lỗ trục tối đa D max: 55mm
- Chiều dài khớp nối L: 70mm
- Trọng lượng: 8kg

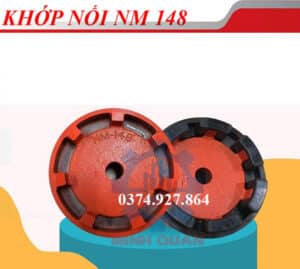

Khớp Nối NM 148: Giải pháp Nối Trục Vòng Đàn Hồi công nghiệp
Khớp Nối NM-148 cung cấp khả năng truyền tải lực mạnh mẽ với Mô-men xoắn 390 Nm. Đây là một nối trục vòng đàn hồi lý tưởng cho các hệ thống máy nén công nghiệp và khớp nối máy bơm nước công suất cao. Cao su giảm chấn động cơ được sử dụng trong NM 148 là yếu tố then chốt giúp cô lập các dao động xoắn, mang lại sự ổn định và độ tin cậy.

Thông số kích thước khớp nối NM148
- Mô-men xoắn danh định: 390 Nm
- Tốc độ quay tối đa: 4,500 vòng/phút
- Đường kính ngoài khớp nối A: 148mm
- Đường kính cùi khớp nối B: 107mm
- Lỗ trục tối thiểu D min: 22mm
- Lỗ trục tối đa D max: 65mm
- Chiều dài khớp nối L: 80mm
- Trọng lượng: 12.7kg

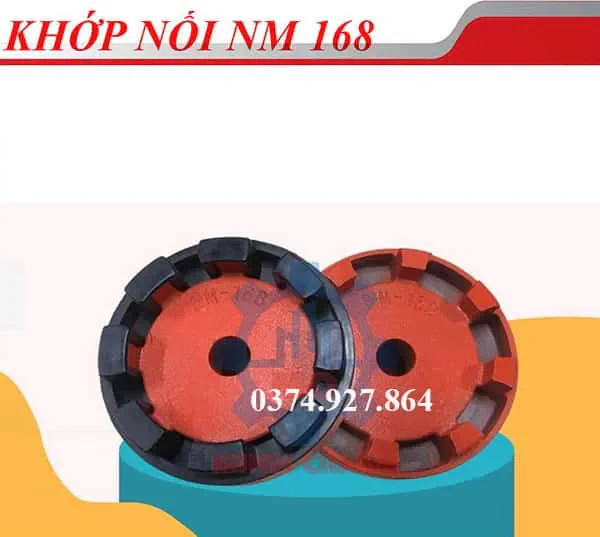

Khớp Nối NM 168: Khớp Nối Bơm Hiệu suất Cao và Giảm Chấn Động Cơ

Khớp Nối NM-168 là một khớp nối trục cỡ lớn, được thiết kế để xử lý Mô-men xoắn 630Nm. Nó hoạt động như một khớp nối bơm hiệu suất cao, đảm bảo truyền tải lực tối đa giữa động cơ và trục bơm mà vẫn duy trì khả năng giảm chấn cao su cần thiết để bảo vệ hệ thống. Đây là một giải pháp nối trục vòng đàn hồi không thể thiếu trong các nhà máy lớn.
Thông số kích thước khớp nối NM168
- Mô-men xoắn danh định: 630 Nm
- Tốc độ quay tối đa: 4,000 vòng/phút
- Đường kính ngoài khớp nối AØ: 168mm
- Đường kính cùi khớp nối BØ: 124mm
- Lỗ trục tối thiểu D min: 28mm
- Lỗ trục tối đa D max: 75mm
- Chiều dài khớp nối L: 90mm
- Trọng lượng: 19.3kg

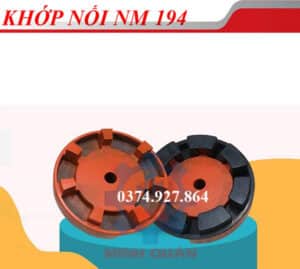

Khớp Nối NM 194: Khớp Nối Trục Mềm Tải Nặng
Khớp Nối NM-194 là mẫu khớp nối trục mềm dành cho các ứng dụng công nghiệp cực kỳ nặng. Với Mô-men xoắn 950Nm, khớp nối này chứng tỏ sức mạnh vượt trội. Vòng đệm giảm chấn chất lượng cao đảm bảo độ bền trong môi trường khắc nghiệt, làm cho nó trở thành một khớp nối trục bơm đáng tin cậy.

Thông số kích thước khớp nối NM194
- Mô-men xoắn danh định: 950Nm
- Tốc độ quay tối đa: 3,500vòng/phút
- Đường kính ngoài khớp nối A: 194mm
- Đường kính cùi khớp nối B: 140mm
- Lỗ trục tối thiểu D min: 32mm
- Lỗ trục tối đa D max: 85mm
- Chiều dài khớp nối L: 100mm
- Trọng lượng: 26.3kg
Khớp Nối NM 214: Khớp Nối Trục Công Suất Cao – Nối Trục Motor Lớn
Khớp Nối NM-214 là kích thước lớn nhất được cung cấp, lý tưởng cho các khớp nối động cơ bơm thủy lực công suất tối đa. Khả năng chịu Mô-men xoắn 1,400Nm của NM 214 là không thể thay thế. Thiết kế khớp nối đàn hồi này cung cấp mức độ giảm chấn khớp nối cao nhất, bảo vệ toàn bộ chuỗi truyền động khỏi các dao động xoắn nghiêm trọng.
Thông số kích thước khớp nối NM214
- Mô-men xoắn danh định: 1,400Nm
- Tốc độ quay tối đa: 3,000vòng/phút
- Đường kính ngoài khớp nối A: 214mm
- Lỗ trục tối thiểu D min: 45mm
- Lỗ trục tối đa D max: 95mm
- Đường kính cùi khớp nối B: 157mm
- Chiều dài khớp nối L: 110mm
- Trọng lượng: 35.7kg
Xem bảng giá khớp nối NM hoặc liên hệ Hotline 0374927864 để biết thêm giá và tình trạng tồn kho của khớp nối NM Nor-mex coupling (NM 50 – NM 214).

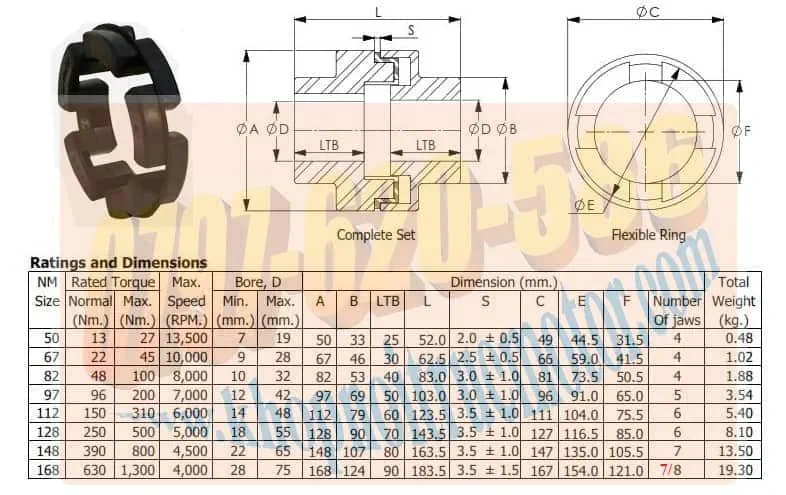

II. Bảng Tra cứu Thông số Kỹ thuật & Hiệu suất Khớp Nối NM

Tham khảo bảng thông số kỹ thuật chi tiết của dòng khớp nối vấu NM dưới đây để lựa chọn chính xác cho nhu cầu khớp nối trục motor của Quý khách.
