Khớp nối Magnaloy USA chính hãng có sẵn

Dùng cho khớp nối Magnaloy. Xuất xứ USA, sản phẩm đã ngừng kinh doanh

Liên hệ ngay 0374.927.864 để nhận giá ưu đãi

Danh mục: Khớp nối vấuThẻ: 80 Shore A, cao-su, dan-hoi, elastomer, element, Flexible, giam-chan, giam-giat, hoa-mai, Jaw, nbr, vong-dem Thương hiệu: MAGNALOY

Mô tả
Thông tin bổ sung

Khớp nối Magnaloy (Hub) phù hợp với mọi tiêu chuẩn trục máy. Để tìm kiếm chính xác, cần xác định rõ Hệ đo lường (Inch/Metric) và Kiểu lắp đặt (Tiêu chuẩn/Kẹp Clamp/Không Then).

VÍ DỤ VỀ CÁC BIẾN THỂ HUB:

Tiêu chuẩn (Hệ Inch): 100 1/2B X 1/8K (Lỗ 1/2″, Then 1/8″)
Xiết Kẹp (Clamp): Mã có thêm ký hiệu W/CLAMP(hoặc chữ C ở cuối SKU) để tăng độ bám.
Hệ Metric (Hệ Mét): Mã sẽ ghi rõ kích thước MM(Ví dụ: 10MM BORE).

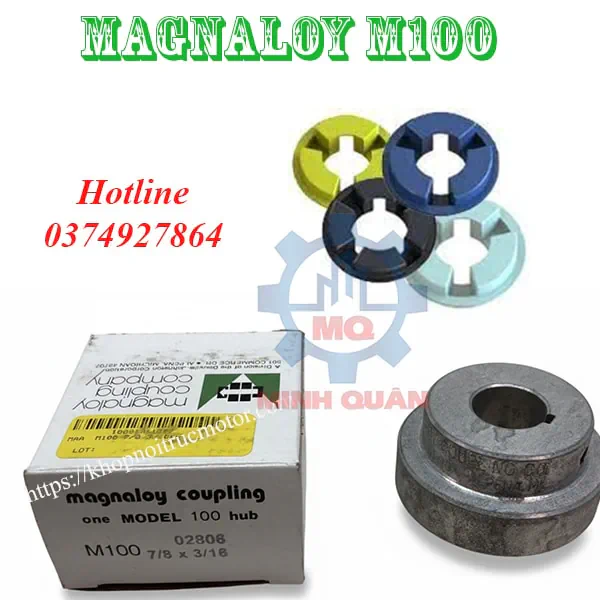

KEYED COUPLINGS – 100 SERIES HUB (HỆ INCH)

Các Hub 100 Series (O.D. 1.75″) với kích thước lỗ trục và rãnh then theo tiêu chuẩn Inch.

Khớp nối magnaloy tiêu chuẩn hệ inch

Lỗ Trục (Bore Size)	Kích Thước Then (Keyway)	Model
1/2″	1/8″	100 1/2B X 1/8K
5/8″	5/32″	100 5/8B X 5/32K
3/4″	3/16″	100 3/4B X 3/16K
1″	1/4″	100 1B X 1/4K
1-1/8″	1/4″	100 1-1/8B X 1/4K
1-1/4″	5/16″	100 1-1/4B X 5/16K

Khớp nối magnaloy 100 dạng kẹp hệ inch

Lỗ Trục (Bore Size)	Kích Thước Then	Kiểu Lắp Đặt	Model (Mô tả chi tiết)
1/2″	1/8″	Có Kẹp (W/CLAMP)	100 1/2B X 1/8K W/CLAMP
1/2″	Không Then (NO KEY)	Tiêu chuẩn	100 1/2B X NOK
1-1/8″	1/4″	Có Kẹp (W/CLAMP)	100 1-1/8B X 1/4K W/CLAMP
1-1/8″	Không Then (NO KEY)	Tiêu chuẩn	100 1-1/8B X NOK

Khớp nối magnaloy 100 hệ mét mm

Các Hub 100 Series với kích thước lỗ trục và rãnh then theo tiêu chuẩn hệ Metric (mm).

Lỗ Trục (Bore Size – mm)	Kích Thước Then (mm)	Kiểu Lắp Đặt	Model (Mô tả chi tiết)
10MM	3MM	Tiêu chuẩn	100 10MMB X 3MMK
10MM	Không Then (NO KEY)	Có Kẹp (W/CLAMP)	100 10MMB W/NO KEY W/CLAMP
12MM	4MM	Tiêu chuẩn	100 12MMB X 4MMK
14MM	5MM	Tiêu chuẩn	100 14MMB X 5MMK
16MM	5MM	Tiêu chuẩn	100 16MMB X 5MMK
20MM	6MM	Tiêu chuẩn	100 20MMB X 6MMK
25MM	8MM	Tiêu chuẩn	100 25MMB X 8MMK

TỔNG HỢP HUB SERIES LỚN (HỆ INCH CHỦ ĐẠO)

Áp dụng cho các dòng Hub công suất lớn hơn, thường sử dụng then (key) tiêu chuẩn hệ Inch.

Series Hub	Lỗ Trục (Bore Size)	Kích Thước Then (Keyway)	Model Tiêu Chuẩn

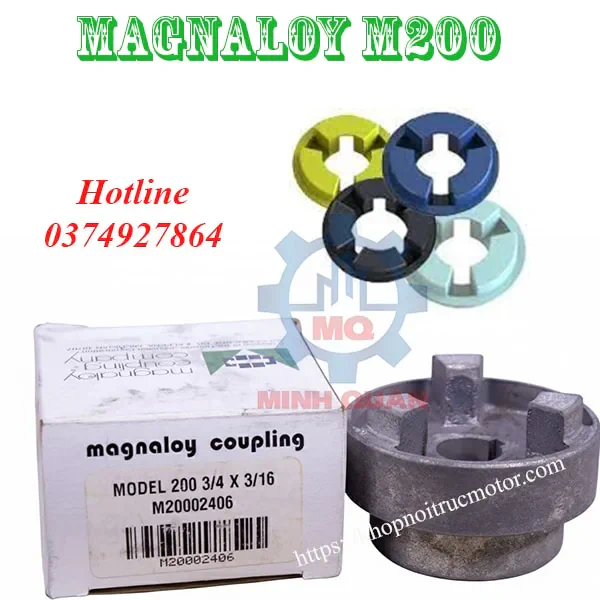

200 Series	1-3/4″	7/16″	200 1-3/4B X 7/16K

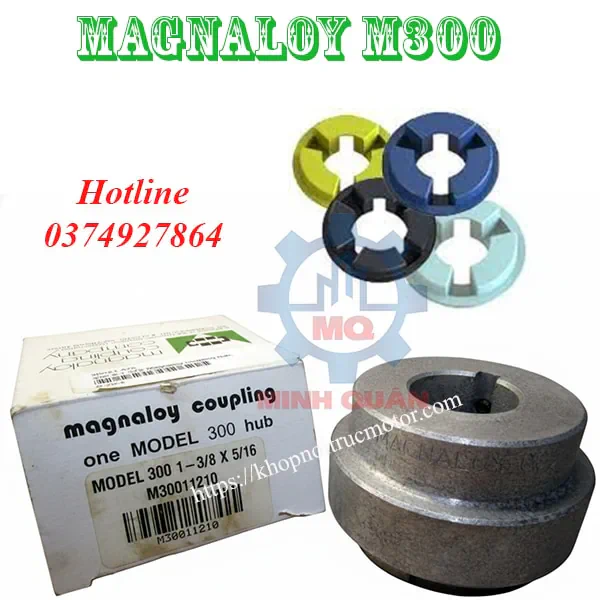

300 Series	2″	1/2″	300 2B X 1/2K

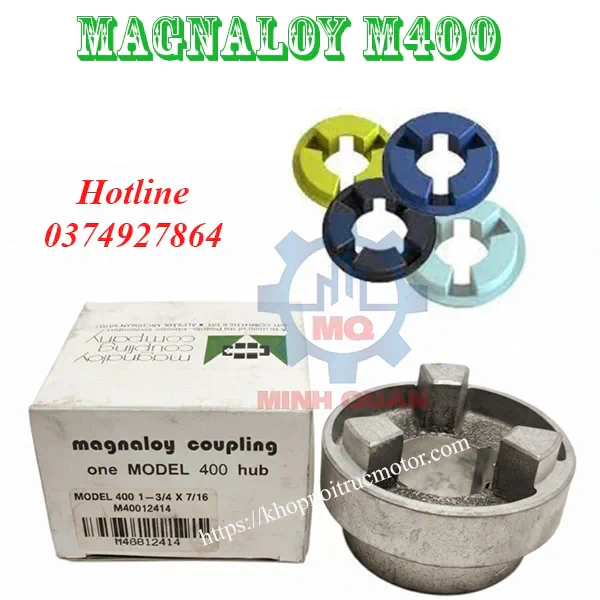

400 Series	2-1/2″	5/8″	400 2-1/2B X 5/8K
500 Series	3″	3/4″	500 3B X 3/4K

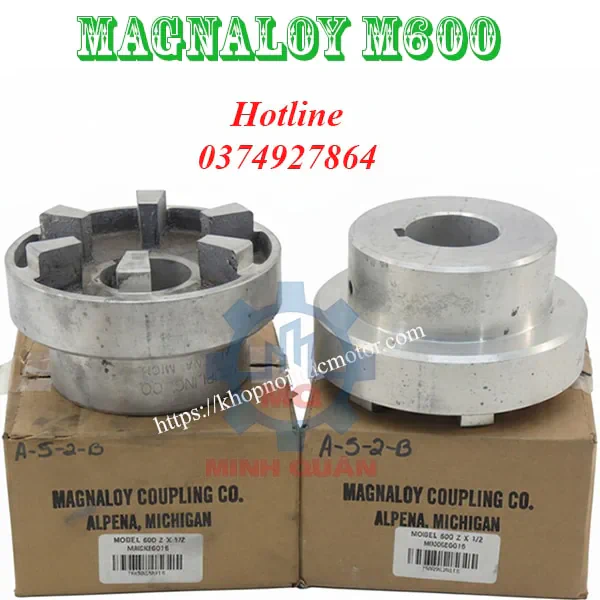

600 Series	3-1/2″	7/8″	600 3-1/2B X 7/8K
700 Series	4″	1″	700 4B X 1K
800 Series	4-1/2″	1-1/8″	800 4-1/2B X 1-1/8K

HƯỚNG DẪN ĐẶT HÀNG VÀ TƯ VẤN KỸ THUẬT

Để hoàn tất việc mua Khớp nối Magnaloy, bạn cần xác định 2 thành phần chính:

Chọn HUB: Dựa trên bảng tra cứu trên để tìm Model chính xác theo kích thước trục của bạn. Luôn ưu tiên Hub W/CLAMPcho các ứng dụng rung động cao.
Chọn INSERT (Vòng đệm): Chọn vật liệu (Neoprene, Hytrel, Viton,…) phù hợp với môi trường nhiệt độ, hóa chất và tải trọng của bạn. Mua vòng đệm Khớp nối Magnaloy phải khớp với Series của Hub (ví dụ: Hub 100 Series dùng Insert M170…).
