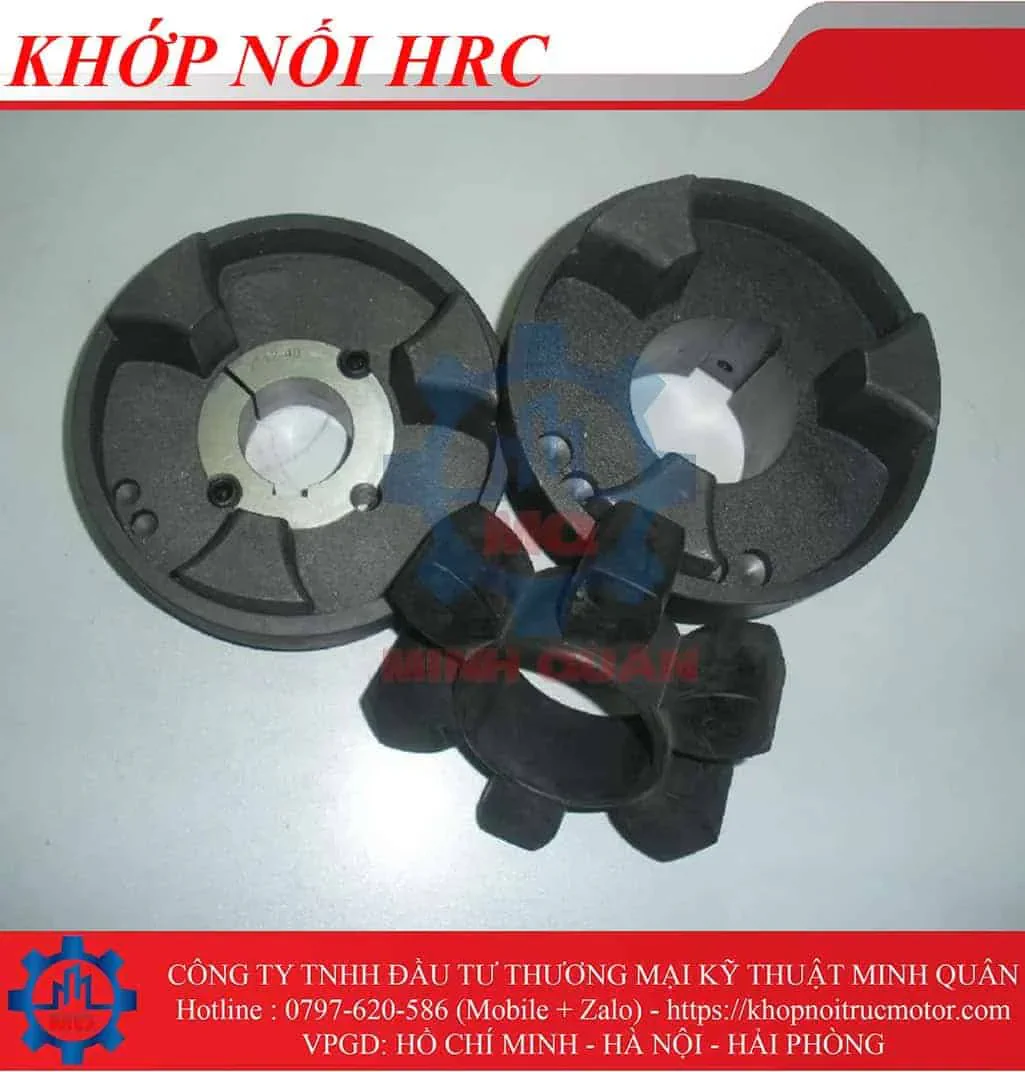

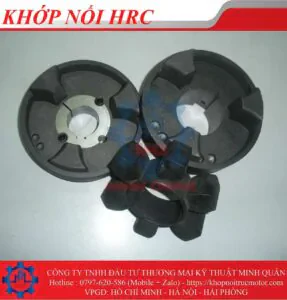

Khớp nối HRC ống lót côn

Khớp nối HRC ống lót cônlà loại khớp nối vấu hay khớp nối 3 chấu làm bằng gang chất lượng cao, sử dụng Cao su giảm chấn khớp nối cánh hoa khế elip 6 cánh vật liệu NBR màu đen và vật liệu PU màu đỏ.

Khớp nối HRC có phần gia chttps://khopnoitrucmotor.com/loai-khop-noi/khop-noi-3-chau/ông lỗ trục là ống lót côn giúp dễ dàng tháo lắp, được sử dụng phổ biến trong các hệ thống thiết bị công nghiệp, có vai trò quan trong trong việc kết nối các chi tiết máy, giúp hệ thống hoạt động tốt hơn. Đặc biệt sử dụng nhiều cho máy bơm nước công nghiệp và máy nén khí.

Đặc điểm nổi bật của khớp nối HRC ống lót côn

– Sản phẩm được sản xuất với công nghệ hiện đại, gia công chính xác từng chi tiết.
– Thao tác lắp đặt và sử dụng đơn giản, nhanh chóng.
– Có thể hoạt động trong điều kiện khắc nghiệt.
– Khớp nối HRC có độ giãn nở thấp, phù hợp để nối các thiết bị sai lệch về kích thước cũng như những bộ phận hoạt động trong môi trường thay đổi nhiệt độ thường xuyên.

Công ty Minh Quân TTI cung cấp Khớp Nối Trục HRC Chính Hãng, Giá rẻ, các khớp nối HRC luôn có sẵn tại kho.

Mua Cao su khớp nối HRC 6 cánh

Các dạng khớp nối HRC ống lót côn

Khớp Nối trục HRC xài ống lót côn có 2 dạng: Khớp nối HRC Type F lắp từ bên trong khớp nối và Khớp nối HRC Type H lắp từ bên ngoài của khớp nối.

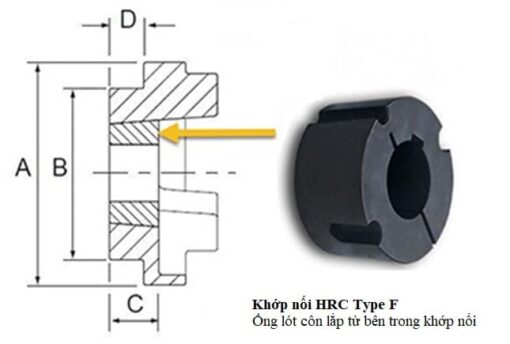

Khớp nối HRC Type F

Khớp nối HRC loại F sử dụng ống lót côn (măng xông – taper bush) có hướng lắp từ bên trong ra, cho phép tùy chỉnh lỗ trục mà không cần thay thế khớp nối mới, tháo lắp, bảo trì, bảo dưỡng dễ dàng, thời gian thao lắp nhanh chóng, tuy nhiên nhược điểm giá thành cao.

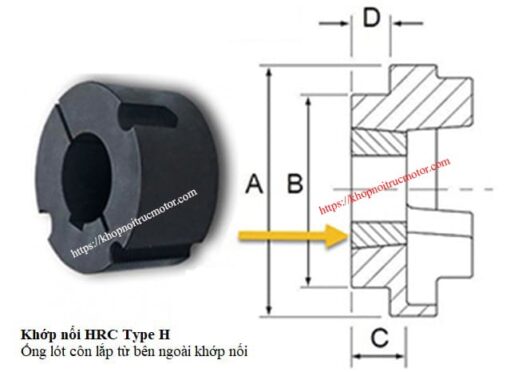

Khớp nối HRC Type H

Khớp nối HRC loại H sử dụng ống lót côn (măng xông – taper bush) có hướng lắp từ bên ngoài vào, cho phép tùy chỉnh lỗ trục mà không cần thay thế khớp nối mới, tháo lắp, bảo trì, bảo dưỡng dễ dàng, thời gian thao lắp nhanh chóng, tuy nhiên nhược điểm giá thành cao.

khớp nối HRC CKING, khớp nối HRC MARTIN, khớp nối HRC FENNER, khớp nối HRC CHC

Tại sao phải dùng khớp nối HRC cho máy nén khí?

Trong quá trình sử dụng máy nén khí, thường hay có hiện tượng rung hoặc lệch các khớp đường ống gây ra tiếng ồn lớn và hao hụt nhiên liệu. Vì vậy khớp nối trục HRC là sản phẩm được sử dụng để giảm độ lệch, giảm độ rung, tác động và những thay đổi đột ngột làm êm chuyển động.

Thông số kỹ thuật khớp nối HRC ống lót côn

Mã hàng khớp nối HRC ống lót côn

Khớp nối HRC loại ống lót côn cho phép tùy chỉnh lỗ trục mà không cần thay thế khớp nối mới, tháo lắp, bảo trì, bảo dưỡng dễ dàng, thời gian thao lắp nhanh chóng, hiệu quả.

Dưới đây là các thông số cơ bản của các mã hàng khớp nối HRC ống lót côn

Xem bảng giá khớp nối HRChoặc liên hệ Hotline 0374927864 để biết thêm giá và tình trạng tồn kho của khớp nối HRC.

Khớp Nối Trục HRC 70F và HRC 70H

Khớp Nối HRC 70F và HRC 70H được làm từ gang chất lượng cao và đệm giảm chấn vật liệu cao su NBR màu đen và vật liệu PU màu đỏ.

Thông số kích thước khớp nối trục HRC 70F và HRC 70H

• Đường kính khớp nối B: 60mm
• Kích thước lỗ khoan trục: 10-32mm
• Mô men xoắn cực đại: 72Nm
• Chiều dài khớp nối L: 65mm

Khớp Nối Trục HRC 90F và HRC 90H

Khớp Nối HRC 90F và HRC 90H được làm từ gang chất lượng cao và đệm giảm chấn vật liệu cao su NBR màu đen và vật liệu PU màu đỏ.

Thông số kích thước khớp nối trục HRC 90F và HRC 90H

• Đường kính khớp nối: 85 mm
• Đường kính khớp đầu trục: 70 mm
• Mô men xoắn cực đại: 180Nm
• Định mức Mô-men xoắn : 80 Nm

Khớp Nối Trục HRC 110F và HRC 110H

Khớp Nối HRC 110F và HRC 110H được làm từ gang chất lượng cao và đệm giảm chấn vật liệu cao su NBR màu đen và vật liệu PU màu đỏ.

Thông số kích thước khớp nối trục HRC 110F và HRC 110H

• Đường kính khớp nối: 112 mm
• Đường kính khớp đầu trục: 100 mm
• Định mức Mô men xoắn cực đại: 160 mm
• Mô men xoắn cực đại: 360 mm

Khớp Nối Trục HRC 130F và HRC 130H

Khớp Nối HRC 130F và HRC 130H được làm từ gang chất lượng cao và đệm giảm chấn vật liệu cao su NBR màu đen và vật liệu PU màu đỏ.

Thông số kích thước khớp nối trục HRC 130F và HRC 130H

• Đường kính khớp nối: 130 mm
• Đường kính khớp đầu trục: 105 mm
• Mô men xoắn cực đại: 720Nm
• Định mức Mô-men xoắn : 315NM

Khớp Nối Trục HRC 150F và HRC 150H

Khớp Nối HRC 150F và HRC 150H được làm từ gang chất lượng cao và đệm giảm chấn vật liệu cao su NBR màu đen và vật liệu PU màu đỏ.

Thông số kích thước khớp nối trục HRC 150F và HRC 150H

• Đường kính khớp nối: 150 mm
• Đường kính khớp đầu trục: 115 mm
• Kích thước lỗ khoan trục: 28-70mm
• Mô men xoắn cực đại: 1500Nm
• Chiều dài khớp nối L: 107mm

Khớp Nối Trục HRC 180F và HRC 180H

Khớp Nối HRC 180F và HRC 180H được làm từ gang chất lượng cao và đệm giảm chấn vật liệu cao su NBR màu đen và vật liệu PU màu đỏ.

Thông số kích thước khớp nối trục HRC 180F và HRC 180H

• Đường kính khớp nối: 180 mm
• Đường kính khớp đầu trục: 125 mm
• Kích thước lỗ khoan trục: 28-70mm
• Mô men xoắn cực đại: 1500Nm
• Chiều dài khớp nối L: 152mm

Khớp Nối Trục HRC 230F và HRC 230H

Khớp Nối HRC 230F và HRC 230H được làm từ gang chất lượng cao và đệm giảm chấn vật liệu cao su NBR màu đen và vật liệu PU màu đỏ.

Thông số kích thước khớp nối trục HRC 230F và HRC 230H

• Đường kính khớp nối: 230 mm
• Đường kính khớp đầu trục: 155 mm
• Lỗ khoan trục tối thiểu Dmin: 48 mm
• Lỗ khoan trục tối đa Dmax: 100 mm
• Chiều dài khớp nối L: 165 mm

Khớp Nối Trục HRC 280F và HRC 280H

Khớp Nối HRC 280F và HRC 280H được làm từ gang chất lượng cao và đệm giảm chấn vật liệu cao su NBR màu đen và vật liệu PU màu đỏ.

Thông số kích thước khớp nối trục HRC 280F và HRC 280H

• Đường kính khớp nối: 175 mm
• Đường kính khớp đầu trục: 206 mm
• Lỗ khoan trục tối thiếu Dmin: 60 mm
• Lỗ khoan trục tối đa Dmax: 115 mm
• Chiều dài khớp nối L: 208mm
