Khớp nối GR – Khớp nối Máy nén khí

Các dạng khớp nối trục GR phổ biến và ưu điểm nổi bật

Tùy theo kết cấu trục của động cơ và thiết bị đầu cuối, khớp nối GR được chia thành nhiều dạng Hub khác nhau để tối ưu hiệu suất truyền động:

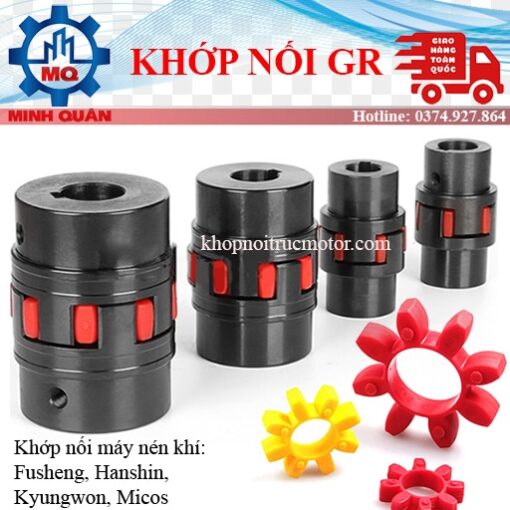

1. Khớp nối GR Standard (Dạng cơ bản)

Đây là dòng phổ biến nhất, sử dụng lỗ trục khoét sẵn và chốt then tiêu chuẩn. Ưu điểm lớn nhất là cấu trúc cực kỳ bền bỉ, khả năng chịu tải va đập cực tốt, thường thấy trong các cụm máy nén khí trục vít lớn hoặc bơm thủy lực công suất cao.

2. Khớp nối GR xiết kẹp (Clamp Hub)

Thiết kế Hub xẻ rãnh kết hợp với ốc xiết kẹp giúp khớp nối bám chặt vào trục động cơ mà không gây trầy xước trục. Dạng này đặc biệt phù hợp cho các thiết bị cần tháo lắp thường xuyên để bảo trì hoặc các ứng dụng yêu cầu độ chính xác cao, không có độ rơ then.

3. Khớp nối GR trục then hoa (Spline Hub)

Sử dụng cho các dòng máy móc đặc thù như thiết bị thủy lực, máy công trình. Khớp nối răng then hoa cho phép truyền tải mô-men xoắn lớn nhất trong cùng một kích thước khớp nối, đảm bảo sự ổn định tuyệt đối dưới tải trọng biến thiên liên tục.

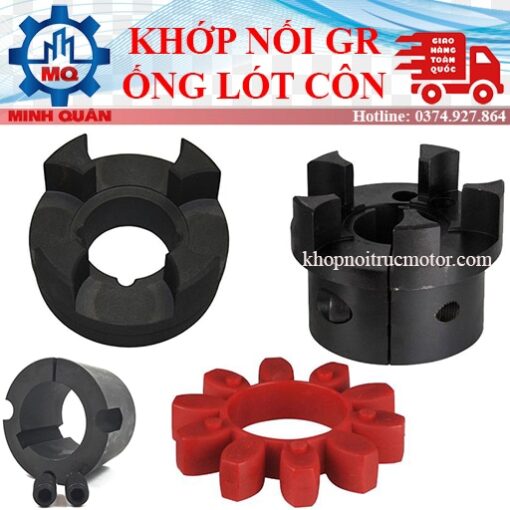

4. Khớp nối GR ống lót côn (Taper Lock)

Giải pháp thông minh cho việc quản lý kho bãi và bảo trì linh hoạt. Với ống lót côn, bạn có thể dễ dàng thay đổi kích thước lỗ trục của cùng một Model khớp nối chỉ bằng cách thay đổi ống lót, giúp giảm thiểu chi phí đầu tư thiết bị mới khi thay đổi động cơ.

Danh mục mã hàng khớp nối GR và khả năng lắp lẫn

Khớp nối GR được thiết kế theo tiêu chuẩn quốc tế nên có khả năng thay thế trực tiếp cho dòng Ringfeder ECE 6418 và CK368 Rostex mà không làm thay đổi kết cấu máy:

Khớp Nối GR 19 (thay thế cho CK368 Rostex 19, Ringfeder ECE 6418 – 19)

• Vật liệu: Hub Thép/Nhôm + Giảm chấn PU 98 ShA.
• Kích thước: Ngoài 40mm, Dmax 16/24mm, Dài 66mm.

Khớp Nối GR 24 (thay thế cho CK368 Rostex 24, Ringfeder ECE 6418 – 24)

• Kích thước: Ngoài 55mm, Dmax 32/32mm, Dài 78mm.

Khớp Nối GR 28 (thay thế cho CK368 Rostex 28, Ringfeder ECE 6418 – 28)

• Kích thước: Ngoài 65mm, Dmax 38/38mm, Dài 90mm.

Khớp Nối GR 38 (thay thế cho CK368 Rostex 38, Ringfeder ECE 6418 – 38)

• Kích thước: Ngoài 80mm, Dmax 45/45mm, Dài 114mm.

Khớp Nối GR 42 (thay thế cho CK368 Rostex 42, Ringfeder ECE 6418 – 42)

• Kích thước: Ngoài 95mm, Dmax 55/55mm, Dài 126mm.

Khớp Nối GR 48 (thay thế cho CK368 Rostex 48, Ringfeder ECE 6418 – 48)

• Kích thước: Ngoài 105mm, Dmax 60/60mm, Dài 140mm.

Khớp Nối GR 55 (thay thế cho CK368 Rostex 55, Ringfeder ECE 6418 – 55)

• Kích thước: Ngoài 120mm, Dmax 70/70mm, Dài 160mm.

Khớp Nối GR 65 (thay thế cho CK368 Rostex 65, Ringfeder ECE 6418 – 65)

• Kích thước: Ngoài 135mm, Dmax 80/80mm, Dài 185mm.

Khớp Nối GR 75 (thay thế cho CK368 Rostex 75, Ringfeder ECE 6418 – 75)

• Kích thước: Ngoài 160mm, Dmax 75/90mm, Dài 210mm.

Bảng thông số kỹ thuật khớp nối GR

Quý khách có thể tham khảo bảng tra kích thước tổng quát để xác định Model phù hợp:

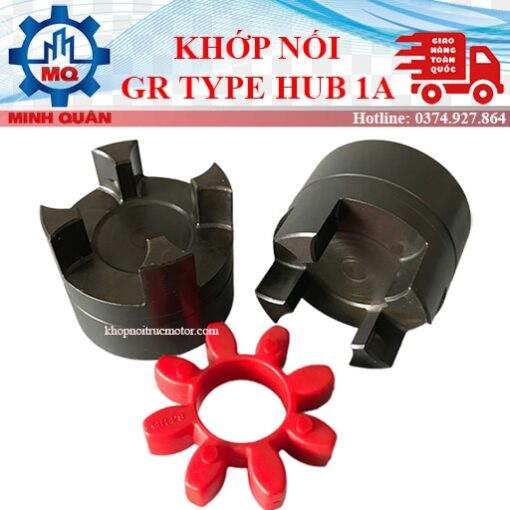

Vật liệu và cấu tạo bền bỉ

Các Hub kim loại được sản xuất từ Thép hoặc Nhôm. Phần Giảm chấn khớp nối làm từ Polyurethane (PU) độ cứng chuẩn 98 Sh-A màu đỏ, giúp bảo vệ ngàm răng khớp nối khỏi va đập mạnh.
