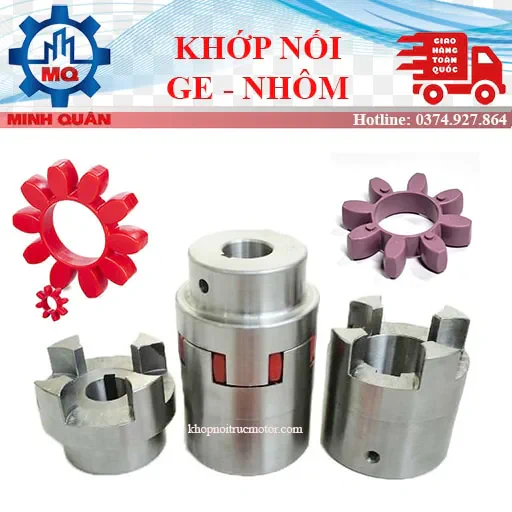

Khớp nối GE vật liệu nhôm

Giá chưa VAT :700,000 VND

Xuất xứ: Vietnam, VAT 10%, Mới 100%, có sẵn

Mã hàng

Lỗ trục

Xuất xứ

Xóa

0374.927.864 0374.927.864

Mua hàng trên:

Mô tả
Thông tin bổ sung

Khớp nối GE là dạng khớp nối vấu được làm bằng nhôm nguyên khối sử dụng cao su giảm chấn hấp thụ rung động cao, có kích thước nhỏ gọn, moment xoắn cao.

Khớp nối GE không có gì khác biệt với khớp nối mềm GR nó chỉ khác ở chỗ khớp nối GE bằng Nhôm còn khớp nối GR bằng thép. Tùy theo nhu cầu sử dụng và ứng dụng đặc thù mà ta có thể dùng loại GE hoặc GR.

Khớp nối GE gồm nhiều size:
– Khớp nối GE 19 – Khớp nối GE 19/24 lắp lẫn khớp nối Ringfeder ECE 6118 – 19
– Khớp nối GE 24 – Khớp nối GE 24/32 lắp lẫn khớp nối Ringfeder ECE 6118 – 24
– Khớp nối GE 28 – Khớp nối GE 28/38 lắp lẫn khớp nối Ringfeder ECE 6118 – 28
– Khớp nối GE 38 – Khớp nối GE 38/45 lắp lẫn khớp nối Ringfeder ECE 6118 – 38
– Khớp nối GE 42 – Khớp nối GE 42/55 lắp lẫn khớp nối Ringfeder ECE 6118 – 42
– Khớp nối GE 48 – Khớp nối GE 48/60 lắp lẫn khớp nối Ringfeder ECE 6118 – 48
– Khớp nối GE 55 – Khớp nối GE 55/70 lắp lẫn khớp nối Ringfeder ECE 6118 – 55
– Khớp nối GE 65 – Khớp nối GE 65/75 lắp lẫn khớp nối Ringfeder ECE 6118 – 65
– Khớp nối GE 75 – Khớp nối GE 75/90 lắp lẫn khớp nối Ringfeder ECE 6118 – 75
– Khớp nối GE 90 – Khớp nối GE 90/100 lắp lẫn khớp nối Ringfeder ECE 6118 – 90

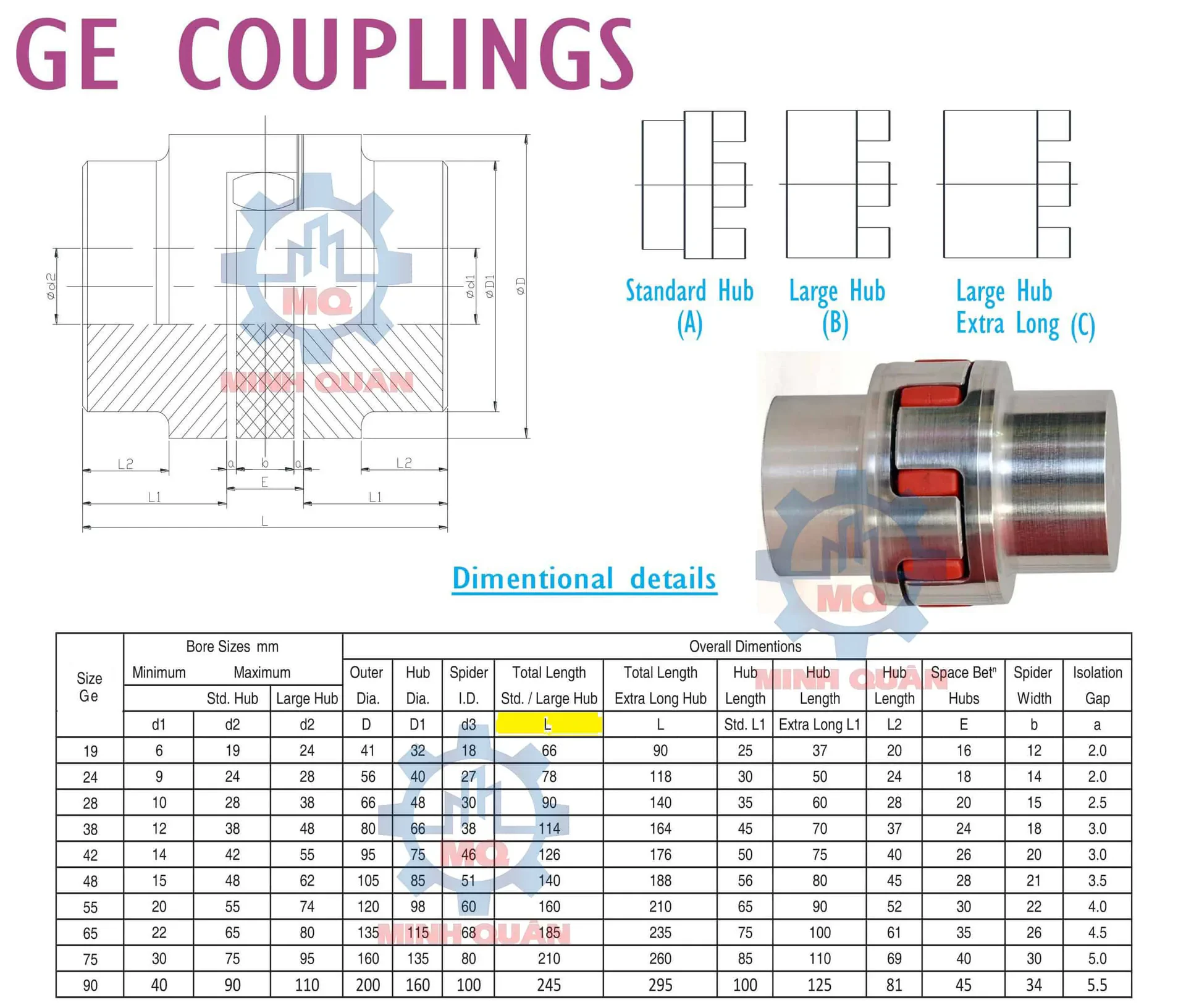

Thông số kỹ thuật khớp nối GE

Thong So Ky Thuat Khop Noi Ge Nhom Aluminium

Khớp nối GE thường dùng cho các máy có yêu cầu khớp nối nhỏ gọn và nhẹ giúp giảm trọng lượng tác động lên trục động cơ và thiết bị quay.

Tùy thuộc vào mục đích sử dụng khớp nối nhôm GE người ta dùng khớp nối loại hub 1, hub 1a hay hub 1b. Các vòng đệm cao su giảm chấn khớp nối GE được làm từ Polyurethane (PU) thiết kế dạng hoa khế, có chức năng giảm shock linh hoạt, bảo vệ các ngàm răng của khớp nối, độ cứng của vòng đệm GE chuẩn 95 Sh-A màu đỏ có khả năng chịu nhiệt cao, phạm vi nhiệt độ mở rộng từ -40 độ C đến +90 độ C, nhiệt độ tức thời có thể lên tới +120 độ C.

Ngoài ra, nếu cần vòng đệm giảm chấn chất lượng cao và chịu nhiệt độ môi trường làm việc từ +120 độ C đến +150 độ C chúng ta nên sử dụng vòng đệm khớp nối Rotex của hãng KTR Germany.

Khớp Nối Trục GE19/24
Model : GE19/24
Chất liệu : Bằng thép, cao su
Đường kính trục ngoài Ba, Bd : 32mm, 40mm
Đường kính khớp nối D : 40mm
Lỗ trục tối thiểu Dmin : 6mm
Lỗ trục tối đa Dmax : 16mm, 24mm
Chiều dài khớp nối : 66mm
Khớp Nối Trục GE24/32
Model : GE24/32
Chất liệu : Bằng thép, cao su
Đường kính của 2 hub Ba, Bd : 40mm, 55mm
Đường kính khớp nối D : 40mm
Lỗ trục tối thiểu Dmin : 9mm
Lỗ trục tối đa Dmax : 24mm, 32mm
Chiều dài khớp nối : 78mm
Khớp Nối Trục GE28/38
Model : GE28/38
Chất liệu : Bằng thép, cao su
Đường kính của 2 hub Ba, Bd : 48mm, 65mm
Đường kính khớp nối D : 65mm
Lỗ trục tối thiểu Dmin : 10mm
Lỗ trục tối đa Dmax : 28mm, 38mm
Chiều dài khớp nối : 90mm
Khớp Nối Trục GE38/45
Model : GE38/45
Chất liệu : Bằng thép, cao su
Đường kính của 2 hub Ba, Bd : 66mm, 78mm
Đường kính khớp nối D : 80mm
Lỗ trục tối thiểu Dmin : 12mm
Lỗ trục tối đa Dmax : 38mm, 45mm
Chiều dài khớp nối : 114mm
Khớp Nối Trục GE42/55
Model : GE42/55
– Chất liệu : Bằng thép, cao su
– Đường kính của 2 hub Ba, Bd : 75mm, 94mm
– Đường kính khớp nối D : 95mm
– Lỗ trục tối thiểu Dmin : 12mm
– Lỗ trục tối đa Dmax : 42mm, 55mm
– Chiều dài của khớp nối L : 126mm
Khớp Nối Trục GE48/60
Model : GE48/60
– Chất liệu : Bằng trục, cao su
– Đường kính của 2 hub Ba, Bd : 85mm, 104mm
– Đường kính khớp nối D : 105mm
– Lỗ trục tối thiểu Dmin : 12mm
– Lỗ trục tối đa Dmax : 46mm, 60mm
– Chiều dài của khớp nối L : 140mm
Khớp Nối Trục GE55/70
Model : GE55/70
Chất liệu : thép không gỉ, cao su
Đường kính của 2 hub Ba, Bd : 98mm, 118mm
Đường kính khớp nối D : 120mm
Lỗ trục tối thiểu Dmin : 15mm
Lỗ trục tối đa Dmax : 55mm, 70mm
Chiều dài khớp nối : 160mm
Khớp Nối Trục GE65/75
Model : GE65/75
– Chất liệu : Bằng trục, cao su
– Đường kính của 2 hub Ba, Bd : 115mm, 133mm
– Đường kính khớp nối D : 135mm
– Lỗ trục tối thiểu Dmin : 15mm
– Lỗ trục tối đa Dmax : 65mm, 75mm
– Chiều dài của khớp nối L : 185mm
Khớp Nối Trục GE75/90
Model : GE75/90
Chất liệu : Thép, cao su
Đường kính trục ngoài Ba, Bd : 135mm, 158mm
Đường kính khớp nối D : 160mm
Lỗ trục tối thiểu Dmin : 15mm
Lỗ trục tối đa Dmax : 95mm, 90mm
Chiều dài khớp nối : 210mm
Khớp Nối Trục GE90/100
Model : GE90/100
Chất liệu: Bằng trục, cao su
Đường kính của 2 hub Ba, Bd: 160mm, 180mm
Đường kính khớp nối D: 200mm
Lỗ trục tối thiểu Dmin: 38mm
Lỗ trục tối đa Dmax: 490mm, 100mm
Chiều dài của khớp nối L: 245mm
