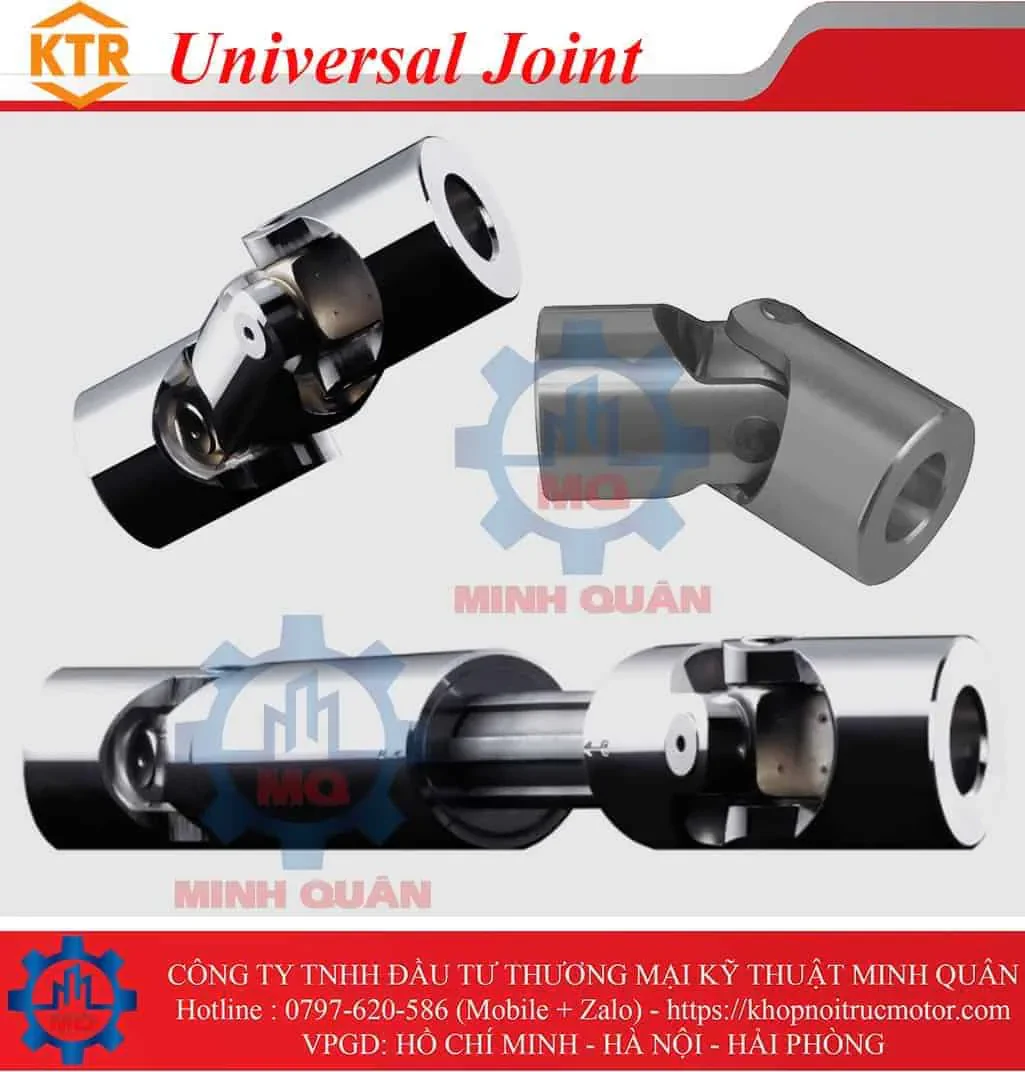

Khớp nối Cardan ET GWN là gì?
ET GWN là dòng khớp nối trục cardan thiết kế theo kiểu khớp chính xác GA (tiêu chuẩn DIN 808). Điểm khác biệt lớn nhất của dòng này là phần thân giữa có cấu tạo dạng trục rãnh then (spline shaft) cho phép thay đổi chiều dài linh hoạt trong một phạm vi nhất định.
Đặc điểm và tính năng nổi bật
- Khả năng kéo dài linh hoạt: Thiết kế dạng “phiên bản mở rộng” giúp bù lại chuyển vị dọc trục (thụt thò) bên cạnh chuyển vị góc và hướng tâm.
- Góc lệch lớn: Cho phép vận hành với góc lệch tối đa lên đến 45°.
- Vật liệu & Ổ trục: Được chế tạo bằng thép chịu lực cao. Tùy chọn ổ trượt trơn (cho tốc độ dưới 2.000 vòng/phút) hoặc ổ bi kim (cho tốc độ cao hơn) tùy theo ứng dụng thực tế.
- Độ chính xác cao: Sản xuất theo tiêu chuẩn xuất khẩu Châu Âu, đảm bảo độ rơ thấp nhất khi truyền động.
- Lỗ trục lớn: Tối đa lên đến 30mm
Thông số kỹ thuật khớp nối ET GWN
Dòng ET GWN được thiết kế với nhiều tùy chọn chiều dài khác nhau để phù hợp với từng vị trí lắp đặt máy.
Mã hàng Khớp nối cardan ET GWN-20×42 (3GA)
Dưới đây là bảng tra chiều dài tối thiểu (Lmin) và chiều dài tối đa khi kéo giãn (Lmax) của model 3GA (Trục 20mm, Đường kính ngoài 42mm):
| Mã hàng (Model) | Lmin (mm) | Lmax (mm) | Độ giãn (±) |
|---|---|---|---|
| ET GWN-20×42 (3GA) – L250 + 50mm | 250 | 300 | 50mm |
| ET GWN-20×42 (3GA) – L270 + 70mm | 270 | 340 | 70mm |
| ET GWN-20×42 (3GA) – L285 + 80mm | 285 | 365 | 80mm |
| ET GWN-20×42 (3GA) – L290 + 90mm | 290 | 380 | 90mm |
| ET GWN-20×42 (3GA) – L310 + 100mm | 310 | 410 | 100mm |
| ET GWN-20×42 (3GA) – L320 + 120mm | 320 | 440 | 120mm |
| ET GWN-20×42 (3GA) – L370 + 150mm | 375 | 520 | 150mm |
| ET GWN-20×42 (3GA) – L380 + 180mm | 380 | 560 | 180 |
| ET GWN-20×42 (3GA) – L420 + 220mm | 420 | 640 | 220mm |
| ET GWN-20×42 (3GA) – L500 + 300mm | 500 | 800 | 300mm |
| ET GWN-20×42 (3GA) – L1200 + 300mm | 1200 | 1500 | 300mm |
Ứng dụng thực tế của trục Cardan ET GWN
Do tính chất có thể kéo dài/thu ngắn, khớp nối ET GWN cực kỳ hữu dụng trong:
- Cơ cấu nâng hạ: Các trục truyền động cần thay đổi chiều dài khi máy nâng lên hoặc hạ xuống.
- Máy nông nghiệp: Kết nối từ bộ truyền động của máy kéo sang các thiết bị ngoại vi.
- Dây chuyền sản xuất thép/giấy: Các vị trí có khoảng cách trục không cố định.
Tư vấn kỹ thuật: Việc lựa chọn chiều dài Lmin và Lmax rất quan trọng để tránh hiện tượng văng trục hoặc kẹt khớp khi vận hành. Hãy cung cấp khoảng cách thực tế giữa 2 đầu trục, Minh Quân TTI sẽ giúp bạn chọn mã phù hợp nhất.
Tại sao nên chọn Khớp Nối Minh Quân?
- Hàng sẵn kho đa dạng kích thước, hỗ trợ giao hàng nhanh toàn quốc.
- Hỗ trợ tư vấn kỹ thuật chuyên sâu về các dòng khớp nối cardan đặc chủng.
- Cam kết sản phẩm chất lượng, thép bền bỉ, gia công tinh xảo.
