Khớp nối 3 chấu L

Khớp nối 3 chấu, hay còn gọi là khớp nối cao su, khớp nối L, CL, L jaw coupling, khớp nối mềm, khớp nối vấu, khớp nối đàn hồi, khớp nối hoa thị 6 cánh…

Là loại khớp nối có phần kim loại lắp vào motor và thiết bị là 3 chấu, đệm cao su giảm chấn là 6 cánh dạng hình thang.

Khớp nối ba chấu cao su có nhiệm vụ là chống giật khi khởi động động cơ ở monent quán tính lớn thì hạn chế làm hư hỏng động cơ và làm gãy …Với thiết kế đơn giản và thông dụng của nó nên rất dễ mua và thay thế các phần bị hỏng. Thông thường thì phần cao su đệm thường được thay thế nhiều nhất vì là thành phần chính chịu lực.

KHỚP NỐI TRỤC CAO SU LOẠI 3 CHẤU, 6 CHẤU, 6 CHẤU VỚI CAO SU NHẬP KHẨU TỪ KOREA, TAIWAN, JAPAN, GERMANY

Lý tưởng cho khớp nối gắn motor trực tiếp

Thiết kế phù hợp cho hoạt động tốc độ cao, mô-men xoắn thấp, hỗ trợ động cơ đa năng có kích cỡ khác nhau. Dùng cho động cơ lên đến 45 kWở tốc độ 1500 rpm và động cơ lên đến 110 kW ở tốc độ 3000 rpm.

Phạm vi nhiệt độ hoạt động rộng

Khớp nối 3 chấu L có thể được sử dụng ở nhiệt độ trong khoảng từ -40 độ đến +100 độ C nếu sử dụng đệm giảm chấn Buna-N, nhiệt độ lên đến -40 độ đến +230 độ C nếu sử dụng đệm giảm chấn vật liệu Bronze

Khớp nối cao su L nhỏ gọn, nhẹ, dễ lắp đặt

– Các dòng L được thiết kế nhỏ gọn và nhẹ, gồm nhiều size như L070, L075, L090, L095, L099, L100, L110, L150, L190, L225, L276.. Các mã L được chọn để sử dụng gắn động cơ trực tiếp có thể có một đường kính ngoài nhỏ hơn khoảng 50% so với khớp nối kiểu mặt bích, và nhẹ hơn từ 50% đến 90%.

– Đường kính trục: từ 3, 4, 5, 6, 6.35, 8, 9.525, 10, 11, 12, 14, 15, 16, 18, 19, 20, 22, 24, 25mm.

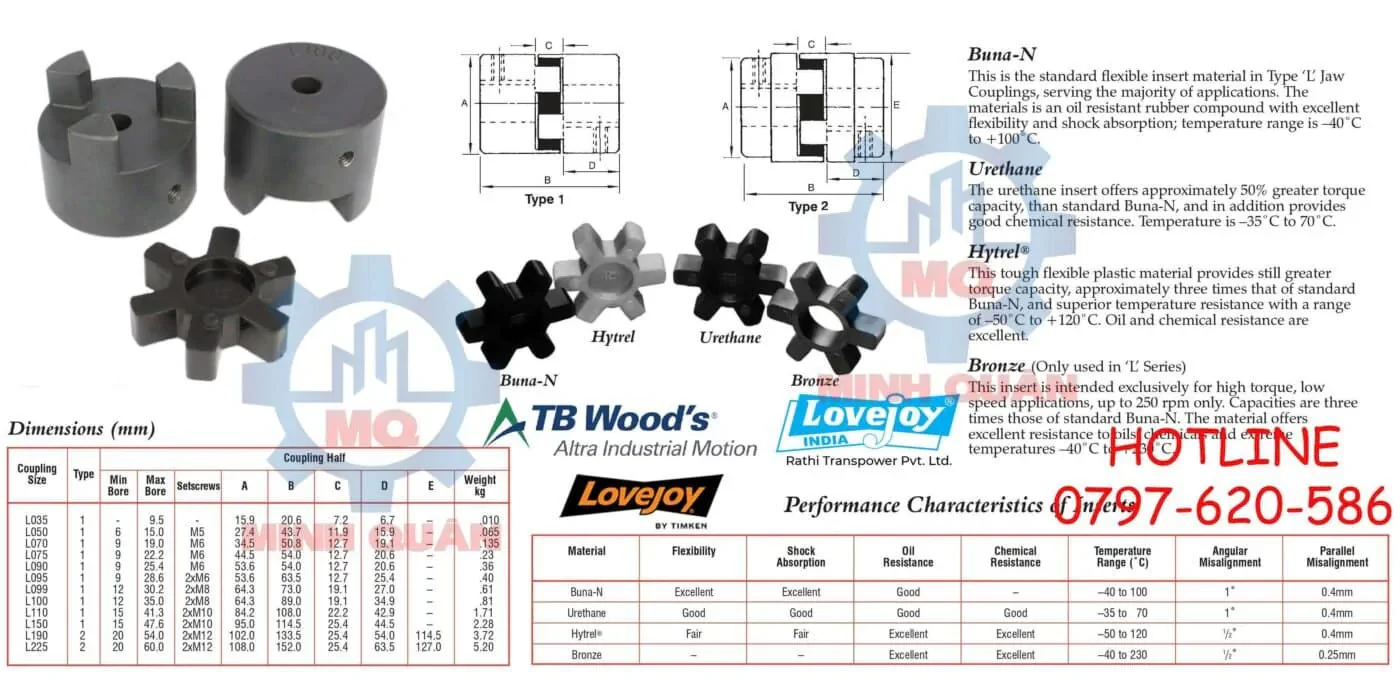

Thông số kỹ thuật khớp nối 3 chấu L

Model : L070
Chất liệu : gang, cao su mềm
Đường kính khớp nối D : 35mm
Lỗ trục tối thiểu Dmin : 9mm
Lỗ trục tối đa Dmax : 19mm
Chiều dài khớp nối B: 50.8mm
Khớp Nối Trục JAW L075
Model : L075
Chất liệu : gang, cao su
Đường kính khớp nối D : 45mm
Lỗ trục tối thiểu Dmin : 9mm
Lỗ trục tối đa Dmax : 35mm
Chiều dài khớp nối B: 54.7mm
Khớp Nối Trục JAW L090
Model : L090
Chất liệu : Bằng gang, cao su
Đường kính khớp nối A: 54mm
Lỗ trục tối thiểu Dmin : 9mm
Lỗ trục tối đa Dmax : 28mm
Chiều dài khớp nối B: 54.7mm
Khớp Nối Trục JAW L095
Model : L095
Chất liệu : Bằng gang, cao su
Đường kính khớp nối A: 54mm
Lỗ trục tối thiểu Dmin : 9mm
Lỗ trục tối đa Dmax : 28mm
Chiều dài khớp nối B: 63.7mm
Khớp Nối Trục JAW L099
Model : L099
Chất liệu : gang, cao su
Đường kính khớp nối A: 64.5mm
Lỗ trục tối thiểu Dmin : 12mm
Lỗ trục tối đa Dmax : 35mm
Chiều dài khớp nối B: 72.5mm
Đường kính khớp nối A: 64.5mm
Khớp Nối Trục JAW L100
Model : L100
Chất liệu : Bằng gang, cao su
Đường kính khớp nối A: 64.5mm
Lỗ trục tối thiểu Dmin : 12mm
Lỗ trục tối đa Dmax : 35mm
Chiều dài khớp nối B: 88.5mm
Khớp Nối Trục JAW L110
Model : L110
Chất liệu : gang, cao su
Đường kính khớp nối A: 85mm
Lỗ trục tối thiểu Dmin : 15mm
Lỗ trục tối đa Dmax : 48mm
Chiều dài khớp nối B: 108mm
Đường kính của khớp nối A : 85mm
Khớp Nối Trục JAW L150
Model : L150
Chất liệu : gang, cao su
Đường kính khớp nối A: 96mm
Lỗ trục tối thiểu Dmin : 15mm
Lỗ trục tối đa Dmax : 48mm
Chiều dài khớp nối B: 115.4mm
Đường kính của khớp nối A : 96mm
Khớp Nối Trục JAW L190
Model : L190
Chất liệu : thép, cao su
Đường kính khớp nối A : 115mm
Lỗ trục tối thiểu Dmin : 19mm
Lỗ trục tối đa Dmax : 55mm
Chiều dài khớp nối B: 133.4mm
Khớp Nối Trục JAW L225
Model : L225
Chất liệu : gang và cao su
Đường kính khớp nối A : 127mm
Lỗ trục tối thiểu Dmin : 19mm
Lỗ trục tối đa Dmax : 65mm
Chiều dài khớp nối B: 153.4mm
