Dây Đai Curoa (V-Belt) là gì? Tiêu chuẩn, Phân loại và Khả năng Lắp Lẫn

Phân Loại Dây Đai Curoa Tiêu Chuẩn Phổ Biến

Hình dạng và tiết diện của dây đai được tiêu chuẩn hóa theo các nhóm chính sau:

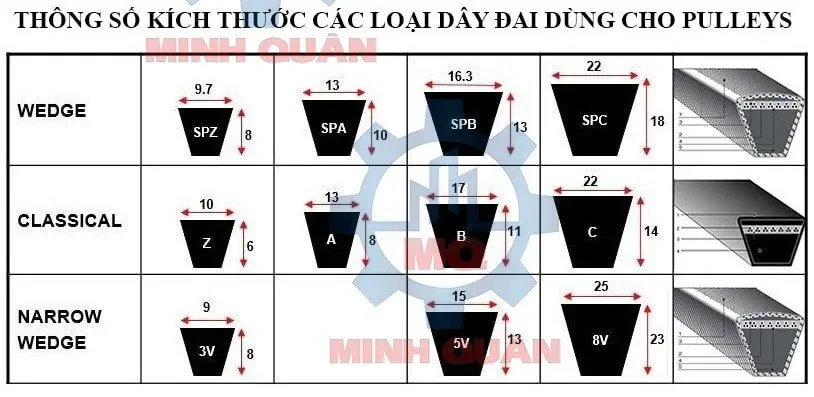

Kích thước Tiết diện Dây Đai Curoa Thang

Phần chữ trong mã dây thể hiện bề rộng (tiết diện) và phần số thể hiện chiều dài (chu vi). Dưới đây là thông số tiết diện tiêu chuẩn của các dòng dây đai thông dụng:

Tiết diện Dây Đai Cổ điển (A, B, C, D)

Dòng dây đai này có mặt cắt ngang lớn và thường có góc nghiêng 40 độ.

Tiết diện Dây Đai Cải tiến (SPZ, SPA, SPB, SPC)

Các loại dây đai thang hẹp (Narrow V-Belt) này có khả năng truyền tải lực tốt hơn đáng kể so với loại cổ điển trong cùng không gian.

So Sánh Khả năng Lắp Lẫn Dây Đai Cổ Điển và Cải Tiến với Puly

Mặc dù một số cặp dây đai có kích thước rộng ngoài gần nhau (ví dụ: A [12.7mm] và SPA [12.5mm]), chúng không hoàn toàn lắp lẫn 100% và việc này sẽ làm giảm đáng kể hiệu suất truyền động và tuổi thọ.

Phân Tích Chi tiết Hiệu suất và Tuổi thọ khi Lắp lẫn Ngược

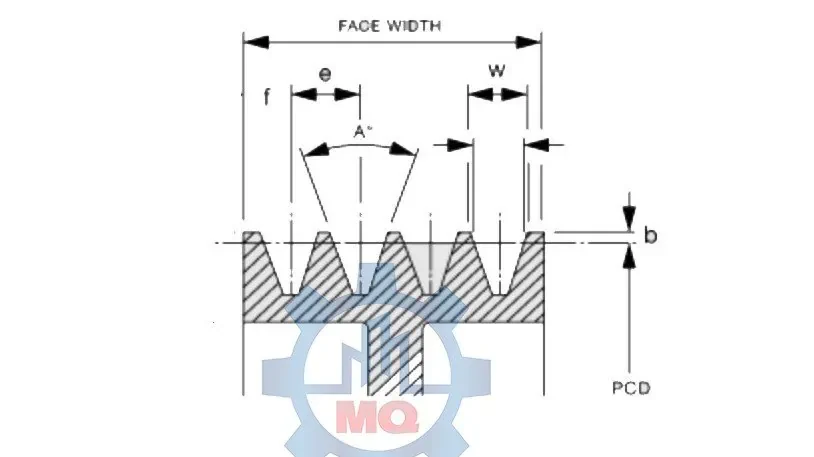

Giải thích Kỹ thuật: Vì sao góc Puly không cố định?

Điểm mấu chốt kỹ thuật khiến việc lắp lẫn thất bại nằm ở sự khác biệt về tiêu chuẩn Puly. Mặc dù các dòng dây đai cổ điển (Classical) có góc mặt cắt ngang chuẩn là 40 độ, nhưng góc rãnh Puly (Alpha) lại không cố định, mà thay đổi dựa trên đường kính hiệu dụng Puly (Pd) theo tiêu chuẩn kỹ thuật (DIN/BS/ISO). Đây là thông số quan trọng nhất cần kiểm tra khi lựa chọn Puly.

Nguyên tắc thay đổi góc rãnh Puly (Alpha):

Điều này được thực hiện để bù đắp cho hiện tượng biến dạng tiết diện của dây đai khi nó uốn cong:

• Biến dạng Dây Đai: Khi dây đai (góc chuẩn 40 độ) đi qua Puly, nó bị uốn cong. Uốn cong càng lớn (trên Puly đường kính càng nhỏ) thì tiết diện dây càng bị bóp lại, làm góc hiệu dụng của dây tăng lên (trở nên hẹp hơn).
• Điều chỉnh Góc rãnh Puly (Alpha): Để đảm bảo dây đai luôn tạo được hiệu ứng “tự nêm” (wedging action) tối ưu (tiếp xúc chặt chẽ hai mặt bên), tiêu chuẩn Puly quy định góc rãnh (Alpha) phải thay đổi theo đường kính Puly (Pd):
  • Puly nhỏ: Dây biến dạng nhiều Puly cần góc rãnh hẹp hơn (ví dụ: 34 độ) để dây đai lún sâu và nêm chặt.
  • Puly lớn: Dây biến dạng ít Puly cần góc rãnh rộng hơn (ví dụ: 38 độ) để bù trừ cho sự biến dạng ít ỏi của dây, tránh dây bị kẹt quá mức.

Bảng Tra cứu Góc rãnh Puly (Alpha) tiêu chuẩn theo Đường kính Puly (Dữ liệu tham khảo SKF – DIN 2211/1 và BS 3970)

Nếu dây đai và Puly không cùng tiêu chuẩn, sự kết hợp giữa tiết diện dây khác nhau và góc rãnh không tương thích này sẽ dẫn đến việc dây đai bị trượt, sinh nhiệt và giảm tuổi thọ nghiêm trọng.

Nguyên tắc cơ bản: Để đạt hiệu suất truyền động tối đa và tuổi thọ lâu dài, bắt buộc phải sử dụng Dây đai và Puly cùng tiêu chuẩn (Ví dụ: Dây SPA đi với Puly SPA).

Các Thương Hiệu Dây Đai Curoa Hàng Đầu

Việc lựa chọn dây curoa chất lượng từ các thương hiệu uy tín là yếu tố then chốt để đảm bảo độ bền và hiệu suất:

• Dây curoa Bando (Nhật Bản): Hãng sản xuất dây curoa hàng đầu thế giới với dải sản phẩm rất đa dạng, dễ dàng tìm mua tại Việt Nam.
• Dây curoa Optibelt (Đức): Nổi tiếng với chất lượng cao, thường được ưu tiên trong các lĩnh vực yêu cầu chịu tải tốt và độ tin cậy cao.
• Dây curoa Gates (Mỹ): Sản phẩm được sử dụng rộng rãi trong công nghiệp dệt, nhuộm và ngành ô tô.
• SKF và Mitsuboshi: Các thương hiệu toàn cầu nổi tiếng về dây đai và phụ kiện truyền động.

Các Loại Dây Curoa Khác (Đồng bộ và Rãnh dọc)

Ngoài dây đai thang (V-Belt) truyền lực bằng ma sát, còn có các loại dây đai khác:

• Dây curoa răng (Synchronous belts): Làm việc theo nguyên lý ăn khớp là chính, ma sát là phụ. Mã phổ biến: Răng vuông (XL, L, H), Răng tròn (S3M, S5M, S8M).
• Dây curoa rãnh dọc (Poly V/Ribbed belts): Có nhiều rãnh dọc nhỏ chạy song song (ví dụ: PJ, PK, PL), dùng trong ô tô hoặc các ứng dụng cần sự linh hoạt.
